| 品牌 : | 中工智能 | 型號 : | ZN-DDM |
| 加工定制 : | 是 | 適用范圍 : | 教學實訓 |
| 電工電器設備名稱 : | 汽車電動窗與中控門鎖實訓設備 |

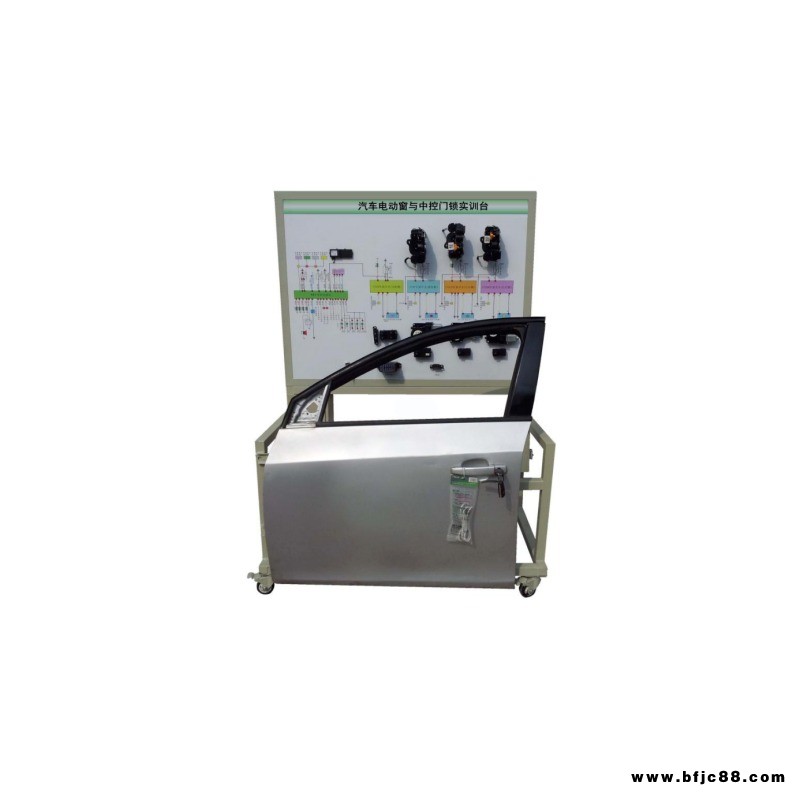

ZN-DDM汽車電動窗與中控門鎖實訓設備
一、概述
ZN-DDM汽車電動窗與中控門鎖實訓設備采用汽車電動窗、中控門鎖系統實物為基礎，充分展示汽車電動窗、中控門鎖系統的組成結構和工作過程。
ZN-DDM汽車電動窗與中控門鎖實訓設備適用于學校對汽車電動窗、中控門鎖系統理論和維修實訓的教學需要。
ZN-DDM汽車電動窗與中控門鎖實訓設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.真實可運行的汽車電動窗、中控門鎖系統，充分展示汽車電動窗、中控門鎖系統的組成結構。
2.操縱電動窗開關、中控門鎖開關，可真實演示汽車電動窗、中控門鎖的工作過程。
3.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電動窗、中控門鎖系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車電動窗、中控門鎖及后視鏡系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖；面板：1200*900*4mm | 套 | 1 |
2 | 舒適控制單元(ECU) | 套 | 1 | |
3 | 組合儀表 | 套 | 1 | |
4 | 點火開關 | 個 | 1 | |
5 | 診斷座 | OBDⅡ | 個 | 1 |
6 | 電動窗總開關 | 套 | 1 | |
7 | 前左右車門電腦 | 套 | 1 | |
8 | 后左右車門電腦 | 套 | 1 | |
9 | 前左右電動窗開關 | 套 | 1 | |
10 | 后左右電動窗開關 | 套 | 1 | |
11 | 前左右門鎖 | 套 | 1 | |
12 | 后左右門鎖 | 套 | 1 | |
13 | 司機側車門總成（帶齊附件） | 套 | 1 | |
14 | 遙控器 | 套 | 1 | |
15 | 保險絲盒 | 個 | 1 | |
16 | 移動臺架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高 | 臺 | 1 |
17 | 故障模擬與排除裝置 | 套 | 1 |
