| 品牌 : | 中工智能 | 型號 : | ZG-LY |
| 加工定制 : | 是 | 物料編號 : | 教學實訓 |
| 適用范圍 : | 智能樓宇實訓設備 | 電工電器設備名稱 : | 鋼結構模擬工程實訓設備 |

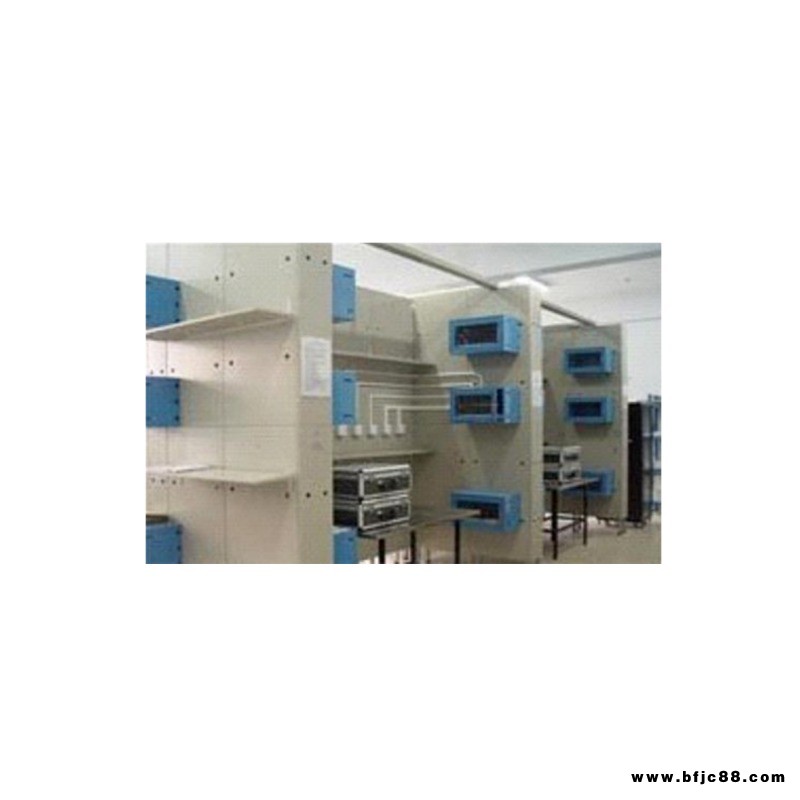

ZG-LY鋼結構模擬工程實訓設備
一、結構：
全鋼結構，能夠進行5000次以上的重復實驗。長7950mm，寬2650mm，高2600mm。成"十十十"型，分12單元。由12模塊組成12個角，每個角4人，滿足48人同時實訓。同時或者交叉模擬網絡綜合工程的12個工作區、12個設備間、12個垂直、12個水平、6個管理等子系統。模塊化設計。每個實訓柜由冷軋鋼板彎曲組成，門板由200mm、400mm、800mm高幾種規格組成，可拆裝。
1、每個實訓墻模塊面板上開有M6的螺孔，螺絲孔間距為10cm。在螺絲孔后可以直接固定螺帽，或者在門板后直接配置木板，用自攻螺絲進行固定。?
2、實訓墻單元之間有連接件，線纜能夠在墻體內部自由穿越。
3、實訓墻底部有底座，底座和實訓墻之間通過螺絲固定，底座之間有連接件。線纜能夠在底座內部自由穿越。底座側邊有開孔。
二、功能：
1）能夠模擬實際建筑物的所有綜合布線功能區域?？赏瓿筛删€、配線布線和墻上線槽、線纜敷設，以及機柜安裝和工作區信息模塊端接等實訓。
2）每個實訓區域可布置明裝及暗裝雙口信息插座，模擬樓板可布置雙口地板信息插座。
ZG-LY鋼結構模擬工程實訓設備可布置明裝及暗裝雙口信息插座，雙口地板信息插座。墻面安裝孔采用標準自攻螺絲進行線槽、底盒的實訓安裝，墻面安裝孔孔距為3.5X3.5cm，墻面內嵌高密度安裝板，可多次安裝使用和更換。
3）墻面預設各種網絡設備、智能樓宇系統前端設備、插座、機柜等安裝螺孔，可模擬線槽和底盒的現實安裝環境。
4）具有網絡綜合布線設計和工程實訓平臺功能。
三、實訓功能說明：
1）鋼結構的模擬建筑物是仿真的網絡工程實訓環境。完全模擬一棟真實建筑物的七大子系統，同時具備建筑物的明布線和暗布線兩種方式，要求每個學生 少完整安裝一個明裝、一個暗裝、一個地板安裝共三個信息點，以項目組為單位完成綜合布線6個子系統的設計、安裝、工程管理/監理、測試驗收等內容的綜合訓練。
2）實訓內容：方案設計；圖紙制作；管槽路由安裝；線纜與設備安裝施工；模塊、面板安裝；系統測試與驗收；文檔整理等。
