品牌 : | 中鑄 | 型號 : | Φ159型 |
產品別名 : | 道路攤鋪整平機 | 工程機械種類 : | 筑路機械 |
產品用途 : | 用于高等級公路、機場跑道、鄉村公路等工程 | 產品類型 : | 全新 |
攤鋪寬度(m : | 3.0-3.8 | 輥面長度 : | 4.1 |
行走功率 : | 5.5/6級 | 行駛速度(m/min : | 3-5 |
重量 : | 500 | 外形尺寸 : | 4.7*1.95*1.2 |
訂貨號 : | ynzzjx189 | 貨號 : | ynzzjx189- |
水泥混凝土攤鋪整平機 路面攤鋪整平機 攤鋪整平機 混凝土地坪整平攤鋪機 混凝土攤鋪整平機 混凝土整平機 框架式整平機 混凝土攤鋪機 混凝土路面攤鋪整平機 混凝土地面攤鋪整平機

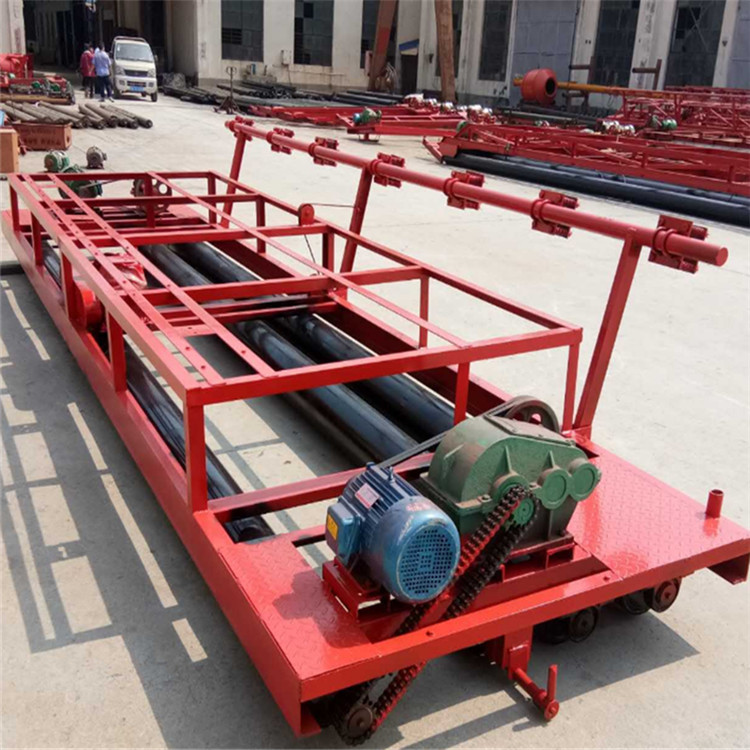

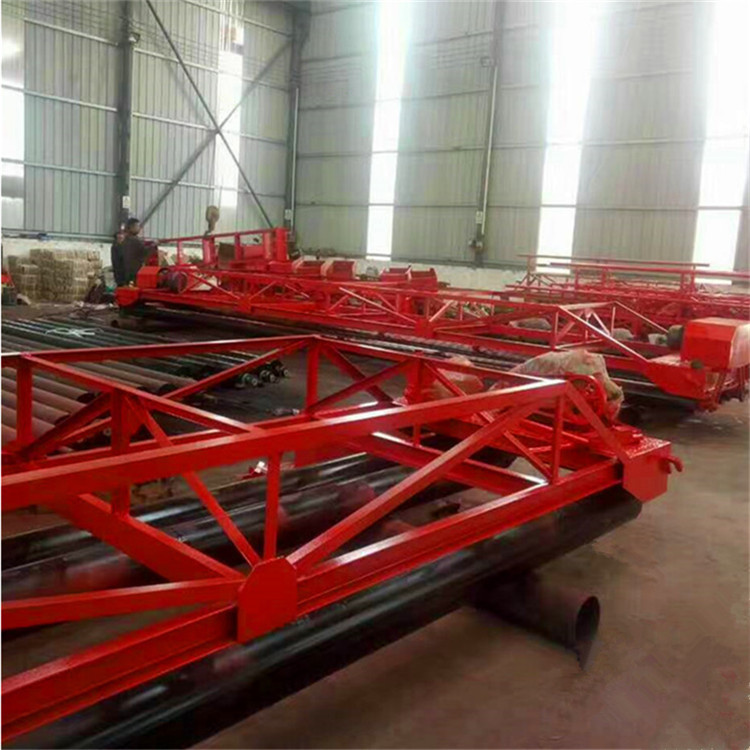

HZP型水泥混凝土路面攤鋪機簡介:
HZP型混凝土攤鋪機又叫路面攤鋪機,路面整平機,水泥鋪路機,混凝土路面攤鋪整平機,滾軸式攤鋪機等,是一種主要用于公路基層和面層各種材料攤鋪?zhàn)鳂I(yè)的施工設備,是解決路面平整度、提高機械化攤鋪能力、加快施工進度的理想機械。
我公司吸收國內外攤鋪機機構的優點,研制開發的HZP219型A(三軸)、B(四軸)、C(二軸)及HZP159型二輥軸、三輥軸等多種型號的自走滾軸式水泥混凝土路面攤鋪整平機。
該產品集攤鋪、整平、振實、提漿、找平等功能為一體,施工過程噪音小、攤鋪效果佳,具有一機多用的特點。
HZP型水泥混凝土路面攤鋪機分類:

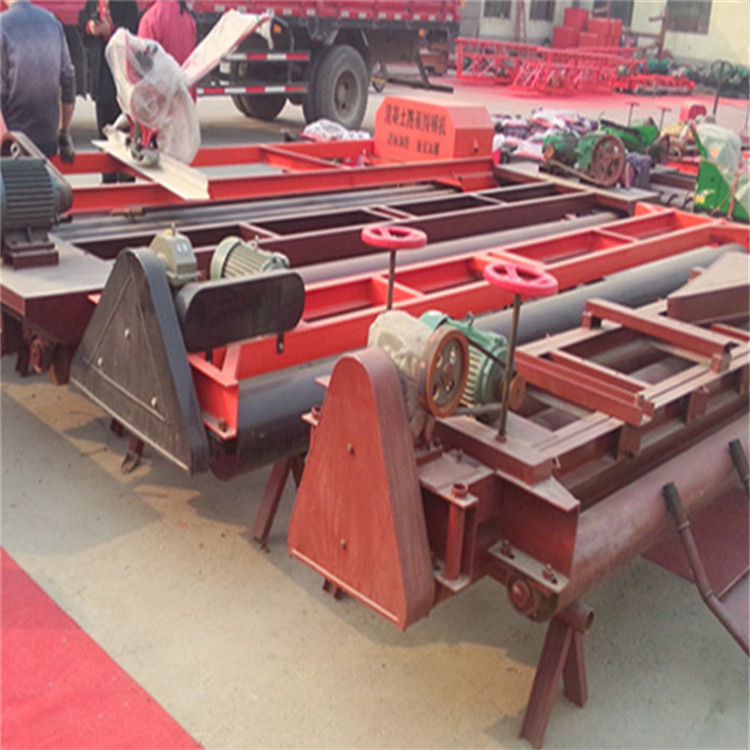

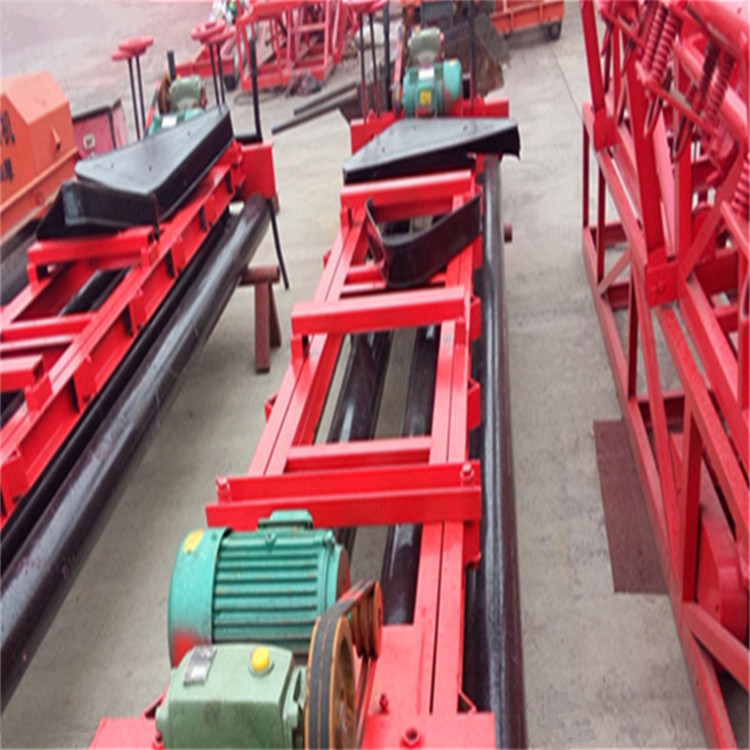

二輥軸攤鋪機及起拱式路面攤鋪機:
HZP219型二滾軸攤鋪機一條軸負責行走,一條軸負責整平,大量節省了人力。HZP219型二軸混凝土攤鋪整平機是我公司科研技術人員專為“村村通工程”設計設備的。
本機在原二滾軸攤鋪機的基礎上進行改造可使路面中間起拱,起拱高可根據工程需要進行調整。本機配備兩個振動器,整平提漿更快,工作效率大幅提高,雙動力驅動一人駕駛操控,轉向自如,是快速高產鋪路的必備機械。
三滾軸隧道式路面攤鋪整平機:
該機是我公司科研人員為解決隧道內施工、山區施工、道路兩邊地方狹窄專業設計制造的。操作方法與其他三軸四軸攤鋪機相同。

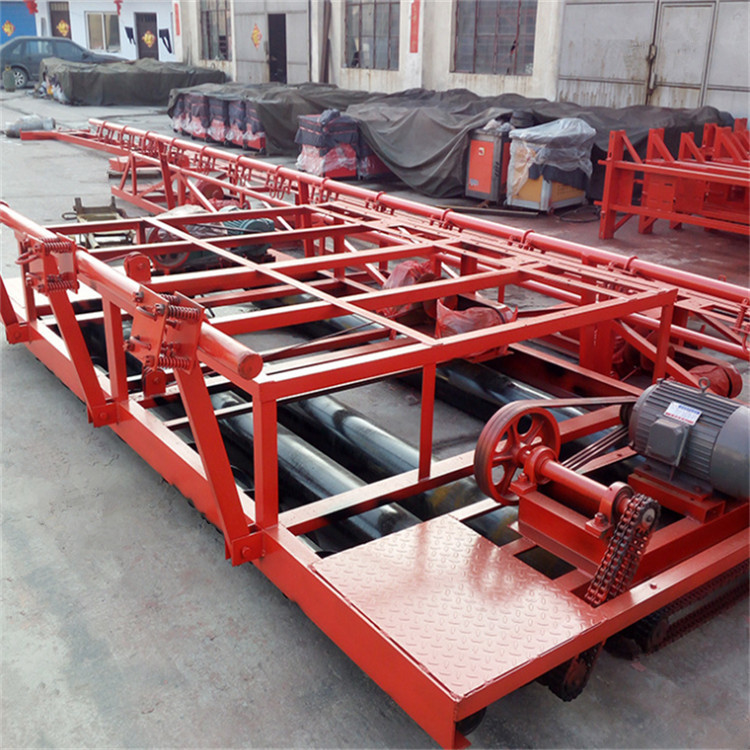

三軸水泥混凝土路面攤鋪整平機:
HZP219型A(三軸)中的一條軸負責行走,一條軸負責整平,在一條負責提漿。使攤鋪效果更為明顯。該機由電機控制行走,機械控制糾偏,由一人駕駛控制整機有效地完成攤鋪整平作業。
四滾軸水泥路面攤鋪機:
該機由電器控制行走,機械控制糾偏,由一人駕駛控制整機有效地完成攤鋪整平作業。HZP219型B(四軸)HZP219A(三軸)中其它三滾軸作用相同(一條軸負責行走,一條軸負責整平,一條負責提漿)與另一軸是在提漿軸前部增加一條螺旋狀的攪龍軸,起到刮平分料作用及減輕幾條軸的負擔,使攤鋪效果更為明顯。
HZP型水泥混凝土路面攤鋪機原理:
ZP219型A(SAN三軸)中的一條軸負責行走,一條軸負責整平,再一條軸負責提漿B(四軸)除上述三條軸外,在提漿軸前部增加一條螺旋狀的攪龍軸,起到刮平分料作用及減輕后幾條軸的負擔,使攤鋪效果更為明顯。
混凝土振動梁的應用范圍在有效長度內能夠一次性的完成路面、橋面、廣場、廠房等各種混凝土地坪工程的振搗壓實、提漿、刮平及整平。
混凝土振動梁的性能優勢與傳統施工機具相比,具有更高的施工效率和連續平整度,大幅提高了混凝土地坪的整體性,使得同樣等級的混凝土具有更高的強度,能承受更大的負荷。提供2種長度的標準單元節一米一節,兩米一節整平跨距根據需要自由組合,安裝拆卸快速靈活,運輸方便。主軸軸承采用進口抗震外球面向心軸承,確保了機器的整體性能。單節之間采用超強萬向節連接,能夠根據需要調節5~10度的拱形,一次成 整平厚度可達250mm(坍落度在8-12時),整平跨距達18m。
整機精確調節后可將整平面誤差降到較小。動力來自于本田四沖程汽油發動機,配合自動離心式離合器,發動機無負載啟動,性能穩定,品質優越。 均勻分布于傳動軸桿上的偏心錘產生8000次/分鐘的高頻振動,使整機具有強大而均勻的振動力。高強度的鋼制桁架結構及鍍鋅的鋼刮板,不會因振動而產生硬性變形,使用壽命更長。手搖絞車輕松控制整機的行進,操作省力而且能均勻地控制工作速度。一般情況下,每分鐘可前行5-10米,即完成30~60m2/分。如欲使厚度很大的混凝土或坍落度很低的混凝土取得完全的振實度,需使用插入式振搗設備輔助振實底層的混凝土。
混凝土道路攤鋪整平機特點:
1.智能手柄操作模式:智能手柄控制模式,操控靈活,單人即可操作施工。
2.移動轉向靈活方便,通過手柄控制行走系統,使得機器自由移動,與整平頭互不影響,采用手動控制輪子的前進、后退、轉向及行進速度,移動非常方便。
3.激光發射器獨立布置:大面積整體鋪筑,并保證地面標高一致性,標高不受模板控制,不會產生誤差,大面積分塊施工,可減少施工縫,使地面后期維護費用大為減少。
4.一體化整平頭:由刮板、振動器、振動板、攪籠等部件組成,將攪拌、找平、振平、振搗,等多道工序整合到一起,由機器一次性完成。提高功效,節省人工。
5.每分鐘4000次的高頻振動器,整平頭振動板均勻的高頻振搗,使得混凝土地面密實且可避免因形變產生的應力集中而造成地面龜裂,能有效解決地面空鼓、起殼、開裂、不平等問題。
6.整平頭可在地基高低起伏且地面傾斜的雙重變換的情況下,保持施工的水平面。
7.激光測控系統自動控制標高:地坪頂面設計標高由激光機電腦自動控制,可保證非常高的地面平整度,并可直接在混凝土層上實現精確找平,地面平整度不受施工模板震動影響,中間不用支模,減少人工材料投入,減少施工程序,加快施工進度。
8.施工時效:每小時施工面積300㎡以上,每天能完成工作量在3000㎡至5000㎡以上,作業功效大力提高。
HZP混凝土道路攤鋪整平機范圍:
室內地坪:1、大型工業廠房、車間、自動化立體倉庫。2、電子電器、食品材料、醫藥等潔凈廠房。
室外地坪:1、碼頭、集裝箱堆場、貨場堆場,2、機場跑道、停機坪、停車場,3、廣場、住宅地面、市政路面等。
HZP混凝土道路攤鋪整平機用途:
該機是混泥土施工的理想選擇,適用于高等級公路、機場跑道、鄉村公路等工程的混凝土面層的攤鋪、削平、振實、提漿、找平為一體的路面機械。
Φ159/Φ219型混凝土道路攤鋪整平機參數:
攤鋪寬度 | 輥面長度 | 行走功率 | 整平功率 | 行駛速度(m/min) | 重量 | 外形尺寸 |
3.0-3.8 | 4.1 | 5.5/6級 | 7.5 /6級 | 3-5 | 500 | 4.7*1.95*1.2 |
3.5-4.3 | 4.6 | 5.5/6級 | 7.5 /6級 | 3-5 | 550 | 5.2*1.95*1.2 |
4.0-4.8 | 5.1 | 5.5/6級 | 7.5 /6級 | 3-5 | 650 | 5.7*1.95*1.2 |
4.5-5.3 | 5.6 | 5.5/6級 | 7.5 /6級 | 3-5 | 750 | 6.2*1.95*1.2 |
5.0-5.8 | 6.1 | 5.5/6級 | 7.5 /6級 | 3-5 | 850 | 6.7*1.95*1.2 |
5.5-6.3 | 6.6 | 5.5/6級 | 7.5 /6級 | 6-8 | 1000 | 7.2*1.95*1.2 |
6.0-7.1 | 7.1 | 5.5/6級 | 11/6級 | 6-8 | 1200 | 7.7*1.95*1.2 |
6.5-7.3 | 7.6 | 5.5/6級 | 11/6級 | 6-8 | 1300 | 8.2*1.95*1.2 |
7.0-7.8 | 8.1 | 5.5/6級 | 11/6級 | 6-8 | 1500 | 8.7*1.95*1.2 |
7.5-8.2 | 8.5 | 5.5/6級 | 11/6級 | 6-8 | 1800 | 9.1*1.95*1.2 |
