彈簧支吊架

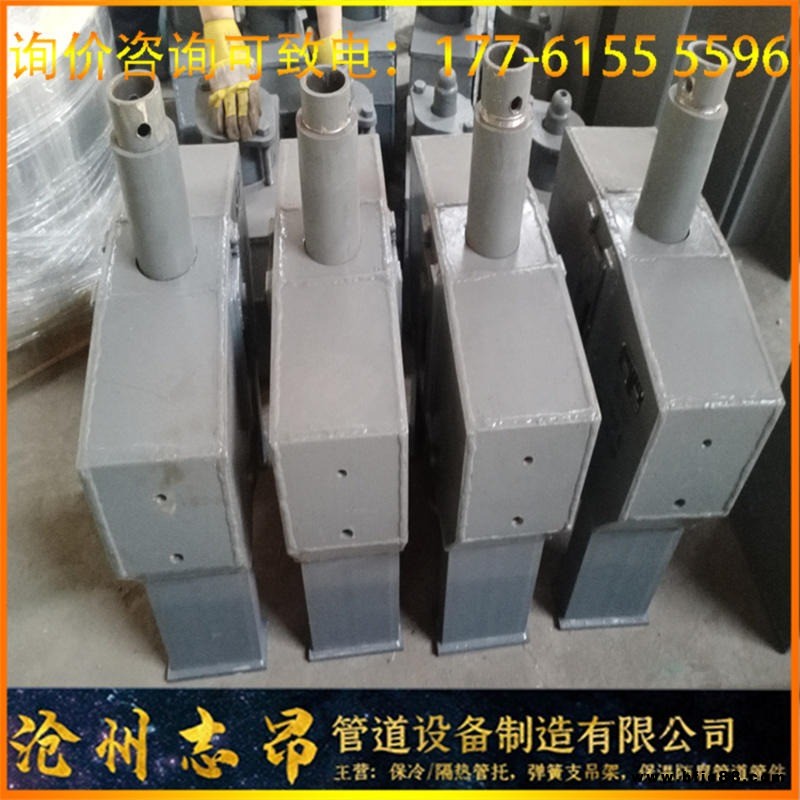

根據力矩平衡原理設計。在規定的負載位移范圍內，負載力矩和彈簧力矩始終保持平衡。因此，用恒吊支撐的管道和設備發生位移時，可以獲得恒定的支承力，不會給管道和設備帶來附加應力。恒吊一般用于需要減少位移應力的地方，如電站鍋爐本體，發電廠的汽、水、煙風管及燃燒器等懸吊部分，以及石油化工設備和其它需要減少位移應力的地方。

位移范圍:VS(0~180mm)、TD(0~120mm)

·  載荷范圍:154~217384N

                       ·  使用溫度范圍:-20℃~200℃

可變彈簧支吊架主要由圓柱螺旋彈簧、位移指示板、殼體及松緊螺母等零件組成。

可變彈簧支吊架按安裝方式的不同，分為A、B、C、D、E、F、G七種型式。

A型----上螺紋懸吊型;

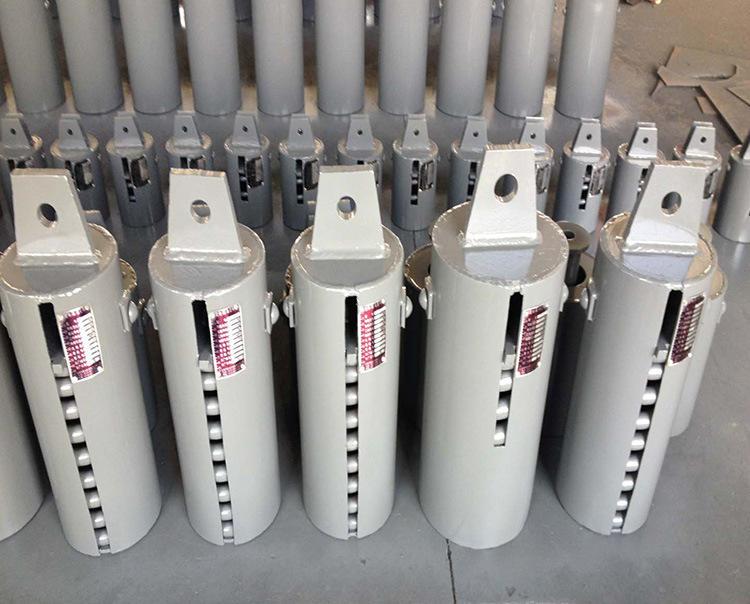

B型----單耳懸吊型;

C型----雙耳懸吊型;

D型----上調節擱置型;

E型----下調節擱置型;

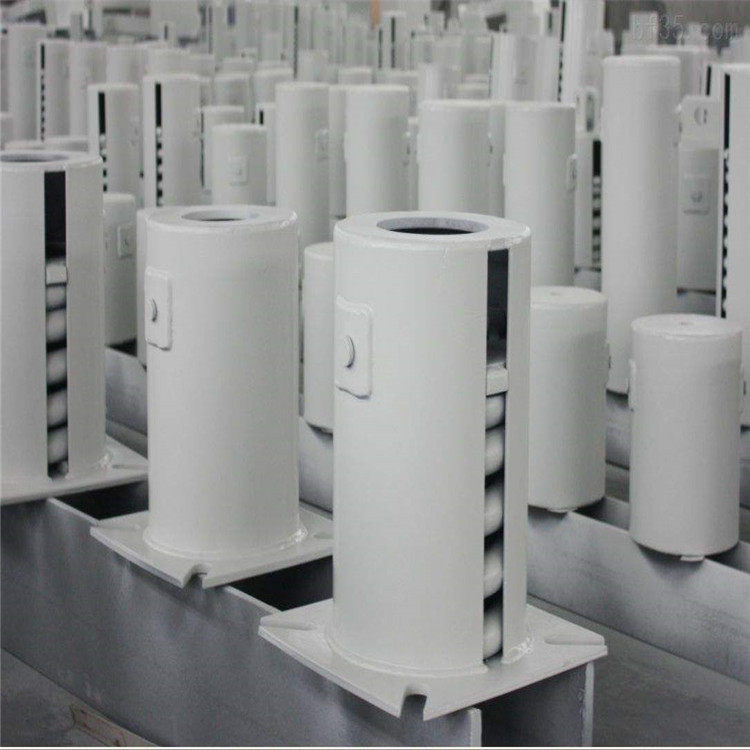

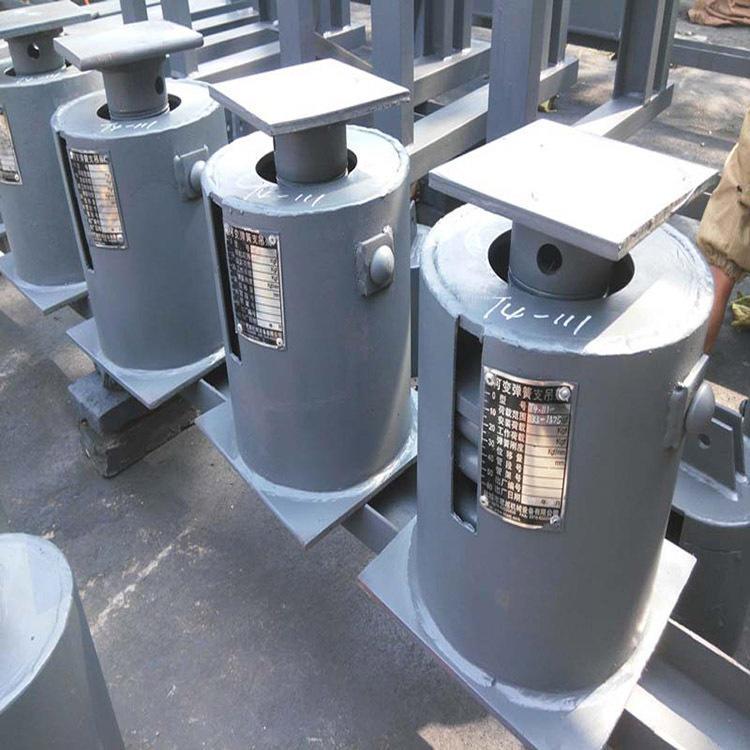

F型----支撐擱置型;

G型----并聯懸吊型;

安裝與使用:

安裝:

1.A型

上吊桿一端與根部相連;另一端用螺紋擰入彈簧支吊架頂板螺孔內，并用螺母鎖。花籃螺母下端與管道吊桿上端用螺紋相連，旋轉花籃螺母，將管道吊裝到規定的安裝位置，然后用螺母鎖緊。

2.B、C型

彈簧支吊架上端與吊桿或吊板相連，吊桿、吊板另一端生根在鋼梁或樓板上。其他與A型相同。

3.D型

用螺栓將彈簧支吊架固定在鋼梁或樓板上，吊桿穿過吊架本體與管道相連，旋轉頂部螺母，將管道吊裝到規定的安裝位置，然后用螺母鎖緊。

4.E型

用螺栓將彈簧支吊架固定在鋼梁或樓板上。其他與A型相同。

5.F型

用螺栓將彈簧支吊架底板固定在基礎、鋼梁或樓板上，頂部支撐水平管道或彎道底部。當現場實際支撐高度與設計提供安裝高度有出入時，可轉動荷重柱進行微調。其微調量為L(zhǎng)max與Lmin之間。彈簧型號VS30F0~9為±6mm、VS30F10~24為±12.5mm，彈簧型號VS60F、VS90F、VS120F、VS150F、VS180F分別為±25mm。

6.G型

旋轉花籃螺母，使固定在鋼梁或樓板上的吊桿拉緊，將吊架調整到設計的安裝高度，再用螺母將花籃螺母鎖緊。

折疊

注意事項

(1)由制造廠按用戶提供的安裝載荷，用上、下兩塊定位塊將彈簧支吊架的指示板固定在與安裝載荷相應的位置上，使彈簧支吊架暫處于剛性狀態。

(2)管道經清洗、水壓試驗后，取下上、下定位塊，方可將管道投入使用。

(3)管道開始運行時，首先檢查定位塊是否合部拆除，再檢查指示板從安裝載荷到工作載荷的位移過程中有無卡阻現象。

(4)管道投入正常運行后，檢查彈簧支吊架在工作載荷 時的位移是否與設計一致。管道停止運行后，檢查指示板是否復位到安裝載荷的位置。檢查彈簧的吊架緊扣性等。
