| 品牌 : | 飛暢科技 | 型號 : | SRing2004 |
| 接口類型 : | FC/SC/ST/LC(SFP) | 傳輸距離 : | 20~120Km |
| 外觀尺寸 : | 133*120*50mm | 信噪比 : | ＞85dB |
| 帶寬 : | 20Hz-20KHz | 電源 : | DC9-48V |
| 功耗 : | ≤5W | 類型 : | 串口光端機 |
產品描述
? ? ? ?數據環網型光端機提供4路RS232/422/485在光纖中傳輸，支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構具有環網自愈保護功能。該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性。
功能特點
◆?提供1-4路獨立串口(RS232/422/485可選)通道，相互物理隔離，沒有對應關系；
◆?提供兩光纖條線路，在線路故障時可自動切換，保證通信正常；
◆?支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓?fù)浣Y(jié)構；
◆?電接口采用獨立電源模塊供電，完全隔離了總線與設備間的地線回路；同時采用光電隔離技術，隔離內部通訊與總線數據信號，有效保護了通信設備免受電源地線回路和浪涌的干擾破壞；?
◆?RS232/485/422三種數據接口可選RS232支持3線RS232 (TXDRXDGND) 支持流控DCDDSRCTS；
◆?RS232/485/422通道可以傳輸異步從0-115200波特率自適應的串口數據；
◆?串行口接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；
◆?支持內部隔離，冗余雙電源輸入；
◆?支持寬范圍9-55V交流與直流電源輸入；
◆?電源支持過載保護、防反接保護；
◆?符合工業四級電磁兼容性要求；
◆?超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
◆?無風扇 散熱，降低修復時間；
◆?陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗；
◆?導軌或壁掛式安裝。
技術參數
◆ 光纖部分
? ?光纖：單纖雙纖
? ?光纖接口：FC/SC/ST/LC(SFP)
? ?波長：850nm/1310nm 多模；1310nm/1550nm 單模
? ?無中繼傳輸距離：20~120Km
? ?典型發射功率:?
? ?單模1310/1550nm：≥-9dBm
? ?多模850nm：-18dBm
? ?多模1310nm: -25dBm
? ?接受靈敏度范圍：-28dBm~- 40dBm
◆ RS232/422/485接口
? ?標準
? ?EIA/TIA-232 RS-232 (ITU-T V.28)
? ?EIA/TIA-422 RS-422 (ITU-T V.11)
? ?EIA/TIA-485 RS-485 (ISO/IEC8284)
? ?串口界面:
? ?RS-422: TxD+ TxD- RxD+ RxD-
? ?RS-485 4 wires: TxD+ TxD- RxD+ RxD-
? ?RS-485 2 wires: A(對應Txd+) B(對應Txd-) ?Signal Ground
? ?RS-232: RXD TXD Signal Ground
? ?連 接 器：? ? ?鳳凰端子
◆ 電源
? ?冗余雙電源輸入:? ? DC9-48V 功耗<5W
? ?過載保護：? ? ? ? ? ?支持
? ?反接保護：? ? ? ? ? ?支持
? ?冗余保護：? ? ? ? ? ?支持
? ?接入端子：? ? ? ? ? ?4芯5.08mm間距插入式端子
◆ 機械與產品尺寸
? ?外殼：? ? ? ? ? ? ? ? ?IP40防護等級，鋁合金材質
? ?尺寸：? ? ? ? ? ? ? ? 133mm(長) x 120mm(寬) x 50.0mm(高)
? ?安裝方式：? ? ? ? ?導軌安裝、壁掛式安裝
? ?重量：? ? ? ? ? ? ? ? 0.75kg/臺 ??
◆ 工作環境
? ?工作溫度：? ? ? ? ? -40℃ ~85℃
? ?工作濕度：? ? ? ? ? 5% ~ 95% (無凝露)
? ?存儲溫度：? ? ? ? ? -40 ℃~ 90℃
? ?存儲濕度：? ? ? ? ? 5%~ 95% (無凝露)
應用方案

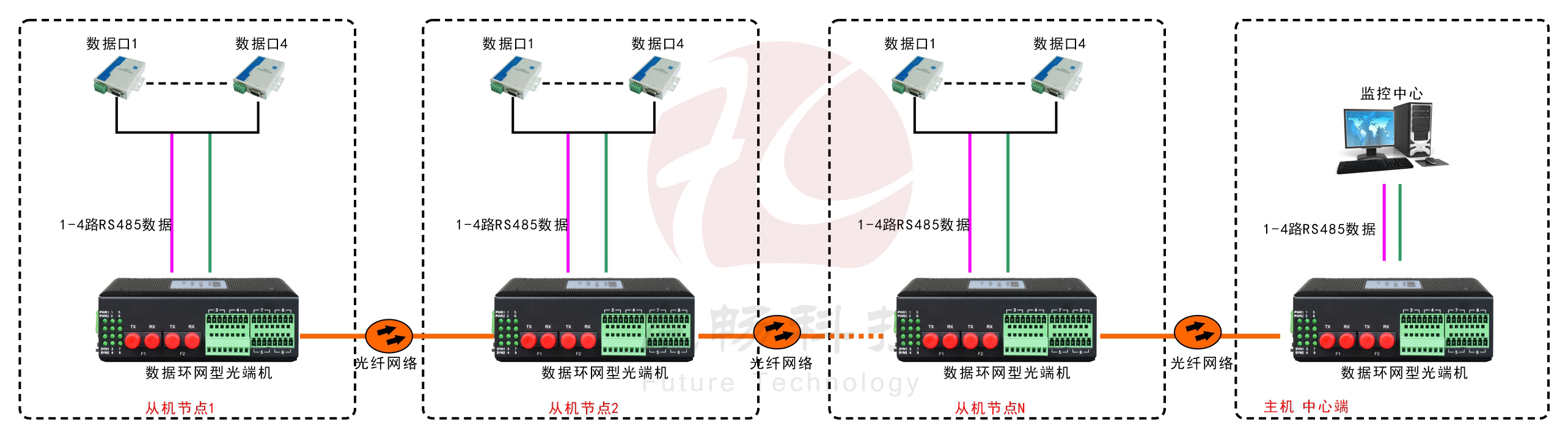

方案應用圖例一
產品支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，
并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構
點對點（Point to Point） 應用場合：某些單獨分散的總線節點間需要遠距離通訊，或者受干擾嚴重需要電氣隔離:
鏈型（Line） 應用場合：多個總線節點間需要遠距離通訊，或者多個節點間需要完全的電氣隔離抗干擾；
?

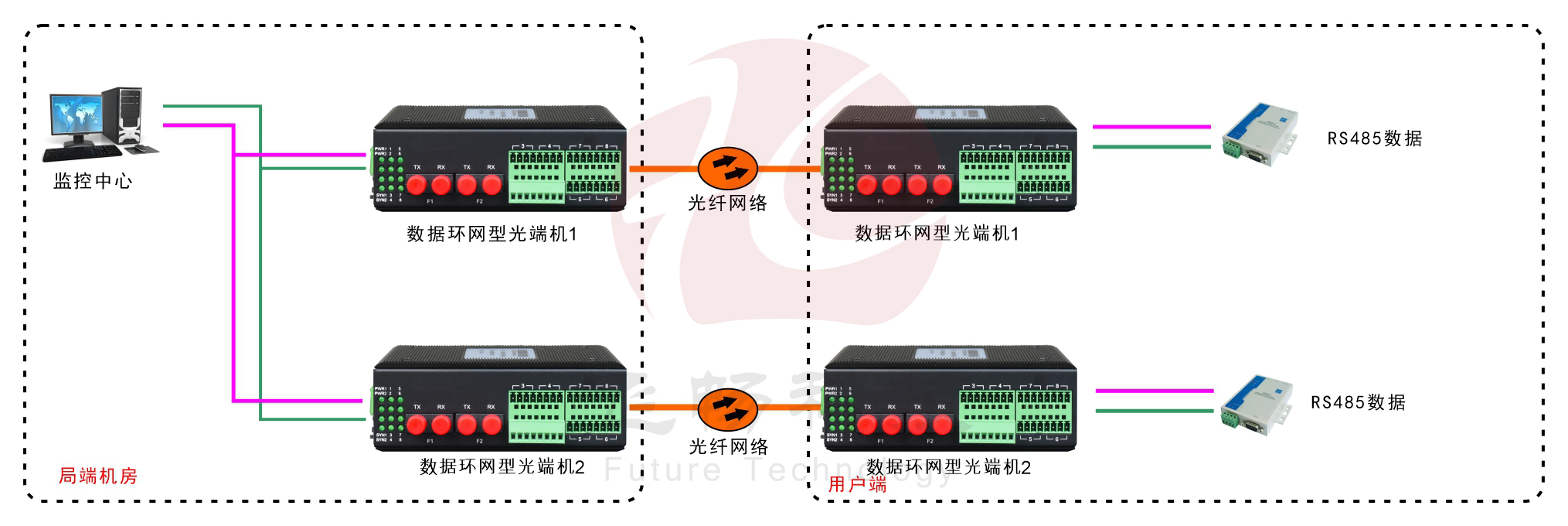

應用方案圖例二
星型（Star）應用場合：多個節點之間需要改變總線鏈型拓?fù)浞绞剑蛘叨鄠€節點間需要完全的電氣隔離時；
?

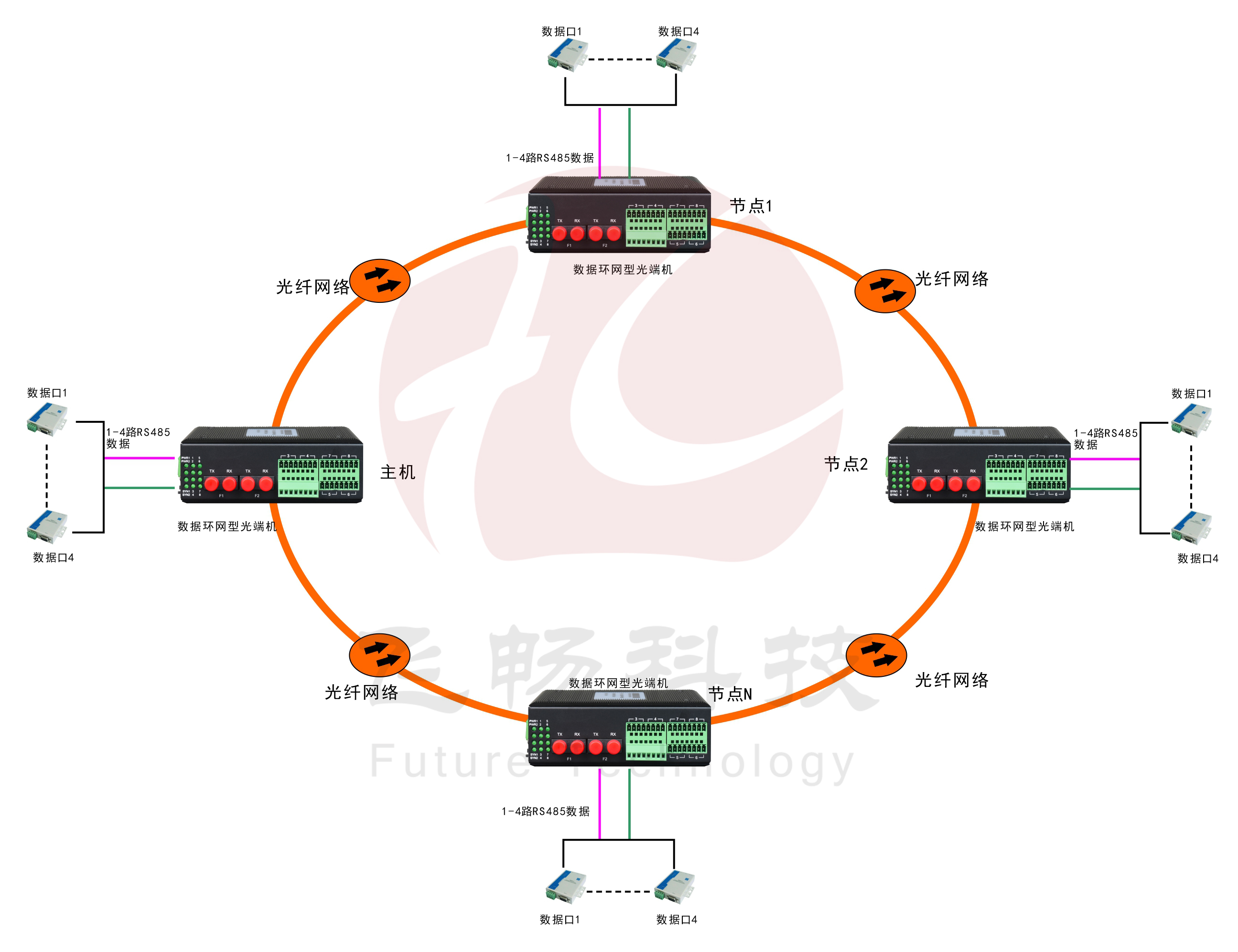

應用方案圖例三
環形（Circle）：應用場合：多個節點間需要提供冗余光纖鏈路保障總線可靠通訊時；
?

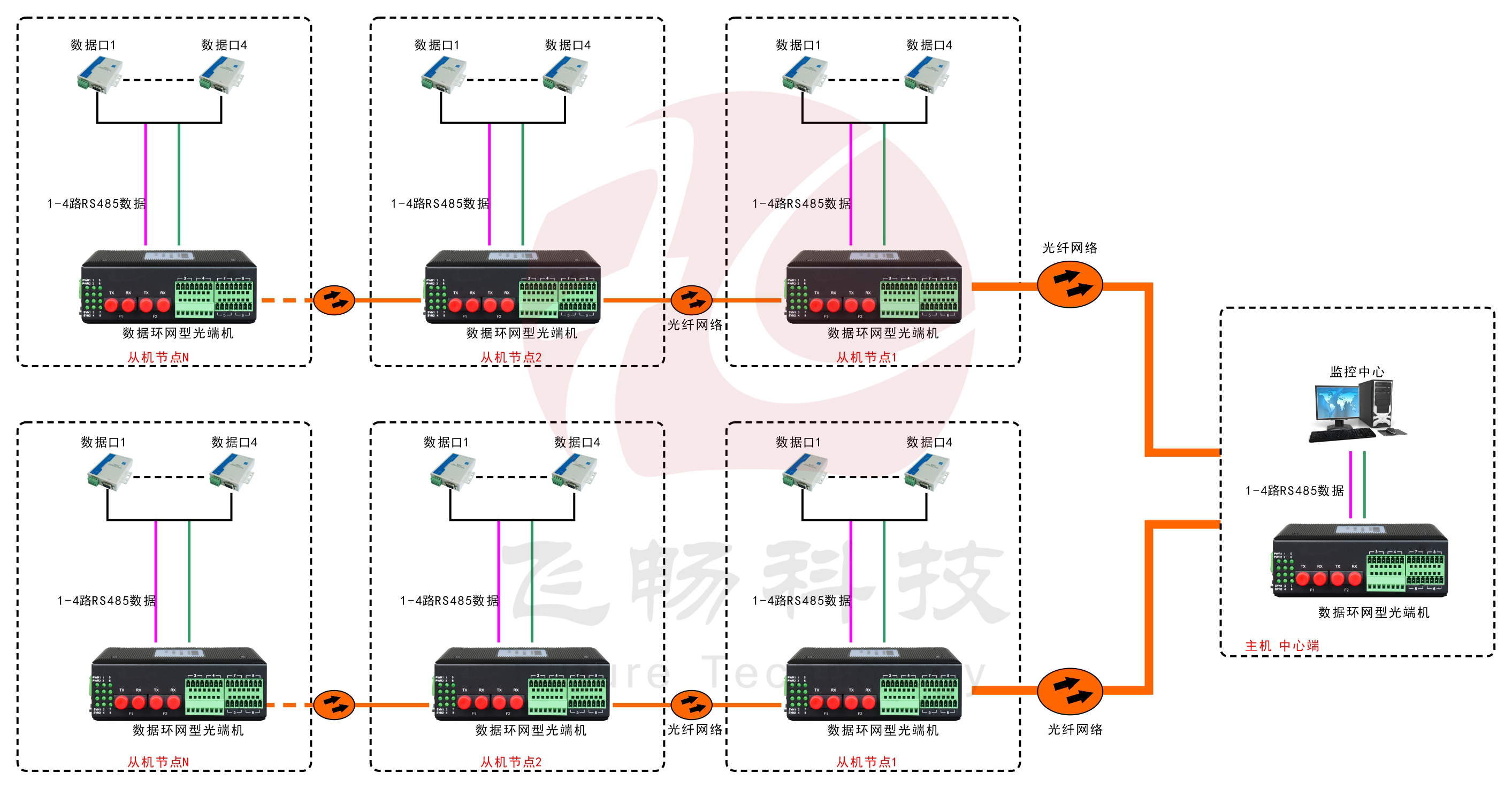

應用方案圖例四
本系列產品應用靈活，同時，該系列產品可采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在10ms內重建網絡鏈路，保障系統的正常通信，實現對總線信號傳輸?shù)淖杂Ｗo(hù)功能，網絡故障排除后系統會自動恢復。
飛暢科技，您身邊的光通信與接入解決方案專家！20年專業從事光端機、電話光端機、音頻光端機、高清視頻光端機、開關量光端機、數據光端機、工業交換機、光纖收發器、協議轉換器、串口服務器等工業通信設備的研發、生產和銷售，歡迎前來了解、交流。
了解更多請瀏覽飛暢科技官網：http://www.futuretel.com.cn
國際站：https://futuretel.en.alibaba.com/
