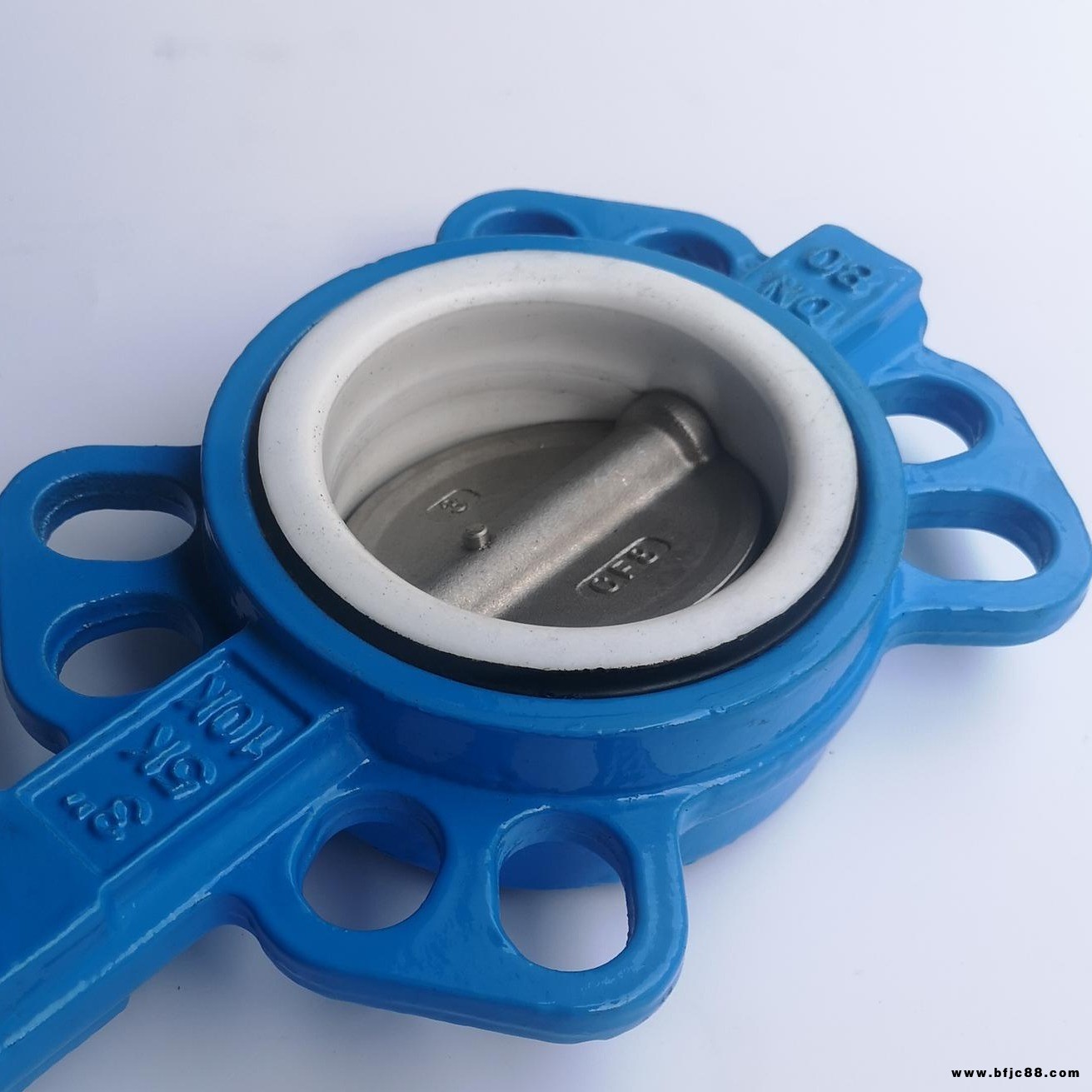

手柄蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則處全開狀態。此閥門一般水平安裝。

手柄蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。

常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭盤，用螺栓將閥門上兩端法蘭連接在管道的法蘭上。

用途

用于 制酸系統中的焚硫、轉化、干吸工段，是 制酸裝置用閥的 品牌，被廣大用戶認為是：密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用安全可靠的蝶閥，得到了大量推廣使用。

廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、 、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、 、 等介質的管路上作為調節和截流裝置使用。

結構特點

獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。

由扭矩產生彈性密封。

巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。

體積小、重量輕、操作輕巧、便于安裝。

可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。

更換零件材質可適用于各種介質，并可進行襯里防腐（襯F46、GXPP、PO等）。

連續結構多樣化：對夾、法蘭、對焊。

主要技術參數

零件名稱材料閥體球墨鑄鐵、鑄鋼、鋁合金、合金鋼、不銹鋼蝶板鑄鋼、不銹鋼及特殊材料

密封圈各種橡膠（氟橡膠、硅橡膠、三元乙丙橡膠、天然橡膠）、聚四氟乙烯 ；閥桿2Cr13、不銹鋼填料O型圈、柔性石墨O
