| 品牌 : | 安瑞得 | 型號 : | ARD-T6000 |
| 加工定制 : | 是 | 類型 : | 固定式 |
| 測量范圍 : | 25平方米/個 | 測量對象 : | 可燃/有毒氣體 |
| 測量精度 : | 1%LEL/0.1PPM/1PPM | 電壓 : | AC220V |
| 分辨率 : | 1%LEL/0.1PPM/1PPM | 尺寸 : | 190×130×75mm |
| 重量 : | 1.5kg | 電源 : | DC18-36V |
油漆倉庫油漆氣體檢測報警器,防爆型氯丙烷氣體濃度檢測儀可以有效的檢測出可燃有毒性氣體的濃度，預防氣體泄漏后可燃有毒性氣體濃度超標。機器是由氣體報警控制器和氣體探測器兩部分組成，控制器可放置于值班室內，主要對各監測點進行控制，可燃有毒性氣體探測器安裝于氣體易泄漏的地點，氣體探測器的核心部件為內置的氣體傳感器，可燃氣體傳感器檢測空氣中可燃氣體的濃度。氣體探測器將傳感器檢測到的可燃氣體濃度轉換成電信號，通過線纜傳輸到控制器，可燃有毒性氣體濃度越高，電信號越強，當氣體濃度達到或超過氣體報警控制器設置的報警點時，氣體報警控制器發出報警信號，并可啟動電磁閥、排氣扇等外聯設備，自動排除隱患。
濟南安瑞得電子有限公司生產的報警器已獲得國家消防電子產品檢測中心頒發的消防產品型式認可證書，具有國家質量技術監督部門頒發的計量器具生產許可證。
?
油漆倉庫油漆氣體檢測報警器應該如何選擇？
可燃氣體檢測儀、可燃氣體報警器、氣體報警器等氣體檢測儀器，以下為本文介紹重點：
探頭(探測器)安裝說明: 1.可燃氣體探測器布線應采用三芯屏蔽電纜，單根線徑大于1平方毫米，接線時屏蔽層必須接地。
2.可燃氣體探測器現場走線應穿管，所用管子應符合消防要求，管子應與探頭連接，以達到消防要求。
3.可燃氣體探測器安裝時應傳感器朝下固定。
4.可燃氣體探測器應在斷電情況下接線，確定接線正確后通電;應在確定現場無可燃氣泄漏情況下，開蓋調試探頭(對于隔爆探頭SP-1102來說)。
5.可燃氣體探測器應至少每年標定一次，以確保檢測精度。
6.探頭選點應選擇閥門、管道接口、出氣口或易泄漏處附近方圓1米的范圍內， 盡可能*近，但不要影響其它設備操作，同時盡量避免高溫、高濕環境。
7.可燃氣體探測器用于大面積氣體檢測時可采用10～12平方米一個探頭布置，也可達到檢測報警效果。
8.可燃氣體探測器安裝方式可采用房頂吊裝、墻壁安裝或抱管安裝，應確保安裝牢固可*，同時應考慮便于維護、標定。
9.可燃氣體探測器安裝高度：檢測 、 、城市煤氣等比重小于空氣的氣體時，采用距屋頂1米左右安裝;檢測 等比重大于空氣的氣體時，采用距地面1.5～2米左右安裝。
氣體報警器的分類：
1、按自身形態可分為固定式氣體報警器和便攜式氣體檢測儀。?
工業用固定式氣體報警器由報警控制器（俗稱主機）和探測器（俗稱探頭）組成，控制器可放置于值班室內，主要對各監測點進行控制，探測器安裝于氣體易泄露的地點，其核心部件為內置的氣體傳感器，傳感器檢測空氣中氣體的濃度。探測器將傳感器檢測到的氣體濃度轉換成電信號，通過線纜傳輸到控制器，氣體濃度越高，電信號越強，當氣體濃度達到或超過報警控制器設置的報警點時，報警器發出報警信號，并可啟動電磁閥、排氣扇等外聯設備，自動排除隱患。
一般選購時兩部分都需要，兩部分加起來才是一個完整的系統。有個例外情況是工廠自有DCS或PLC系統，有可能只需要采購探頭，探頭直接連接到自有DCS或PLC系統（相當于我們的控氣體報警控制器了），此時需要和技術人員溝通確認DCS或PLC系統連接所需信號模式，一般常用的有開關量，485或4-20ma，都是可以定做的。
便攜式氣體檢測儀為手持式，工作人員可隨身攜帶，檢測不同地點的氣體濃度，便攜式氣體檢測儀集控制器，探測器于一體，小巧靈活。與固定式氣體報警器相比主要區別是便攜式氣體檢測儀不能外聯其他設備。
2、按檢測氣體可分為：可燃氣體報警器，有毒性氣體報警器和復合式氣體報警器，氣體報警器使用不同傳感器檢測不同氣體，復合式氣體報警器可同時檢測可燃和有毒性氣體。
?
產品概述
? ? ARD-K6000-ZL型可燃有毒性氣體控制器通過查詢方式獲得探測器信息，經過高速CPU數據處理，通過LCD顯示出探測器相應的濃度、狀態并輸出相應的控制信號。?
? ? 本產品設計遵循國標GB16808-2008。控制器外形美觀、顯示界面清晰、操作簡單，產品整機采用模塊化結構設計，便于維護。
主要特點
◆ 工作方式
? ?M-BUS兩總線通訊，負載容量ARD-K6000-ZL1N ≤3路，ARD-K6000-ZL9 ≤9路，ARD-K6000-ZL30≤30路，ARD-K6000-ZL60≤60路。
◆ 可靠性高
? ?CPU采用16位單片機，運行速度快，可靠性高。
◆ 操作方便
? ?可對在線探測器遠程校零，標定。
◆ 安全性高
? ?多重密碼保護，操作級別不同密碼不同，安全性高。
◆ 顯示直觀、清晰
? ?采用高亮LCD顯示，可實時顯示控制器工作時間，報警、故障記錄。大容量報警，開、關機記錄，歷史記錄掉電不丟失。
◆ 多種信號輸出
? ?2組開關量輸出。通過配接模塊可選擇輸出4-20mA，GPRS/GSM，UDP/TCP/HTTP信號。
? ?選配設備
1、10組繼電器觸點信號輸出(選配)：
?選配MK-ZL-W10執行器，可輸出10組無源（或有源，可根據需求定制）開關量信號，實現分區控制器?
2、輸出標準modbus/RTU協議的485信號(選配)：
?可輸出標準modbus/RTU協議的RS485信號，能與上位機控制系統聯網，實現異地監控。?
3、輸出4-20mA信號(選配)：
?可輸出4-20mA，能與上位機控制系統聯網，實現異地監控。?
4、GPRS/GSM數據傳輸模塊(選配)：
?可將控制器的數據傳到上位機實現集中監控，同時可以在濃度發生報警后發短信給負責人。?
◆ 安裝方便
? ?專用的安裝支架，現場安裝方便。
技術參數
結構
◆ 重量：ARD-K6000-ZL1N型：0.9㎏
? ? ? ? ?ARD-K6000-ZL9型 ：1.8㎏
? ? ? ? ?ARD-K6000-ZL30型：3.4㎏
? ? ? ? ?ARD-K6000-ZL60型：4.4㎏
◆ 材質：ABS或Q235+ABS
◆ 尺寸：ARD-K6000-ZL1N型: 210mm×150mm×50mm
? ? ? ? ?ARD-K6000-ZL9型 ：288mm×220mm×86mm
? ? ? ? ?ARD-K6000-ZL30型：320mm×250mm×94mm
? ? ? ? ?ARD-K6000-ZL60型：290mm×380mm×94mm
電氣
◆ 供電電壓：AC220V±15%、50-60Hz
◆ 大功率： ≤10W
◆ 信號輸入：M-BUS信號
◆ 繼電器容量：5A/220V
◆ 存儲容量：報警記錄：1000條?
? ? ? ? ? ? ?開機記錄：100條
? ? ? ? ? ? ?關機記錄：100條?
認證
◆ 評定單位：消防電子產品合格評定中心
◆ 應用標準：GB16808-2008
環境
◆ IP等級：IP30
◆ 工作溫度：0℃～40℃
◆ 濕度范圍：10%RH～95%RH
◆ 壓力范圍：86Kpa～106Kpa
◆ 存儲溫度：-10℃～50℃?
產品安裝
◆ 配套使用的探測器：ARD-T6000-ZL型、ARD-T6000-ZLGM型、ARD-T6000-ZLG型、ARD-T6000-ZLGX型氣體探測器；
◆ 連接探測器的數量：ARD-K6000-ZL1N型可連接1~3只氣體探測器；
? ? ? ? ? ? ? ? ? ? ?ARD-K6000-ZL9型可連接1~9只氣體探測器；
? ? ? ? ? ? ? ? ? ? ?ARD-K6000-ZL30型可連接1~30只氣體探測器；
? ? ? ? ? ? ? ? ? ? ?ARD-K6000-ZL60型可連接1~60只氣體探測器；
◆ 與氣體探測器接線方式：RVS 2*2.5mm2；
◆ 氣體報警控制器為非防爆的產品應安裝在監控室或室內安全區域或無爆炸性氣體的環境下，采用壁掛式安裝；
◆ 安裝高度：
? ?請在墻壁上打上2個直徑為5mm的固定孔（水平距離為180mm）。
? ?將安裝板固定在墻壁上。
? ?將控制器背面的安裝掛鉤懸掛在安裝板上。?
產品介紹
? ?ARD-T6000-ZLG系列氣體探測器為雙腔體結構設計，具有LED現場顯示，紅外遙控器校零、標定等功能。防爆等級為Exd II CT6 Gb，防護等級為IP65，適用于化工、戶外灌區等環境下。可通過ARD-K6000-ZL系列控制器實現校零、標定。兩線制無極性供電和信號傳輸，安裝簡單，布線經濟。
? ?本產品設計遵循的國家標準為GB15322.1-2003、GB12358-2006，該探測器可以固定安裝在有被測氣體泄漏的室內、外危險場所。起到現場監測的作用，若監測位置有氣體泄露時，氣體探測器會在一時間，把現場泄露的氣體濃度數據，傳輸給控制器，由控制器進行數據處理。
? ?產品認證：ISO9001:2000質量管理體系認證、消防產品型式認可證及產品檢驗報告、制造計量器具許可證、防爆合格證等。?
性能特點
◆ LCD濃度顯示，LED狀態指示
? ?LCD現場濃度顯示，LED現場狀態指示，可實時顯示測器的運行狀態。
◆ 數字信號
? ?與模擬信號4-20mA標準電流信號相比，調換前無需先進行調試，可隨時隨意調換氣體探測器的位置，維護更方便。優點準確率高，傳輸距離較遠，抗干擾好。
◆ 測量準確
? ?傳感器采用進口氣體敏感元件，精度高，零點漂移小，抗中毒性能好。
◆ 防爆型設計
? ?可用于工廠條件的1、2區危險場合。
◆ 維修方便
? ?傳感器采用數字化模組設計，現場更換時無需校零、標定。
◆ 聲光報警（選配）
? ?可選配專用的防爆聲光報警，實現現場聲光報警。?
◆ 防水設計
? ?專業的雙腔體結構設計，適用于戶外環境。?
技術參數
認? ? ? 證?
消防電子產品合格評定中心?
應用標準：GB15322.1-2003 GB12358-2006
防爆認證：Exd II CT6 Gb?
防護等級：IP65?
電? ? ?氣?
供電電源：DC36V±15%?
大功率：< 1W?
通訊方式：M-BUS總線?
信號輸出：1組無源常開信號
準 確 度：±5FS?
接線端子：適合導線截面積0.5-2.5mm2?
安裝線纜：RVS 2×2.5mm2?
檢測原理：催化燃燒式、電化學式、紅外式、半導體式?
相應時間：催化燃燒式 T90＜30s、電化學式,半導體式 T90＜60s、紅外式 T90＜90s?
結? ? ? 構??
材料：鑄鋁?
重量：1.5kg?
外形尺寸：190mm×130mm×75mm
防爆連接螺紋：G3/4"內螺紋
環? ? ?境?
I P 等 級：IP65?
工作溫度：-40℃～70℃??
濕度范圍：10%RH～95%RH?
存儲溫度：-25℃～55℃?
壓力范圍：86kPa～106kPa?
傳輸距離：≤1200m?
安裝方式：壁掛式、抱管式、穿管式
配套使用的控制器：ARD-K6000-ZL1N型、ARD-K6000-ZL9型、ARD-K6000-ZL30型、ARD-K6000-ZL60型氣體報警控制器。
安裝固定孔直徑為：Φ8mm
探測器安裝時應使傳感器朝下固定
正確連線后，應固定好探測器外蓋，以達到防爆要求。?
氣體探測器應安裝在氣體易泄漏場所，具體位置應根據被檢測氣體相對于空氣的比重決定。
? ? 1、當被檢測氣體密度比重大于空氣比重時，氣體探測器應安裝在距離地面(30～60)cm處，且傳感器部位向下。
? ? 2、當被檢測氣體密度比重小于空氣比重時，氣體探測器應安裝在距離頂棚(30～60)cm處，且傳感器部位向下。
◆ 檢測范圍：25平方左右。
◆ 為了正確使用氣體探測器及防止氣體探測器故障的發生，請不要安裝在以下位置：
? ? 1、直接受蒸汽、油煙影響的地方；
? ? 2、給氣口、換氣扇、房門等風量流動大的地方；
? ? 3、水汽、水滴多的地方（相對濕度≥95%RH）；
? ? 4、溫度在-40℃以下或65℃以上的地方；
? ? 5、有強電磁場的地方。
?

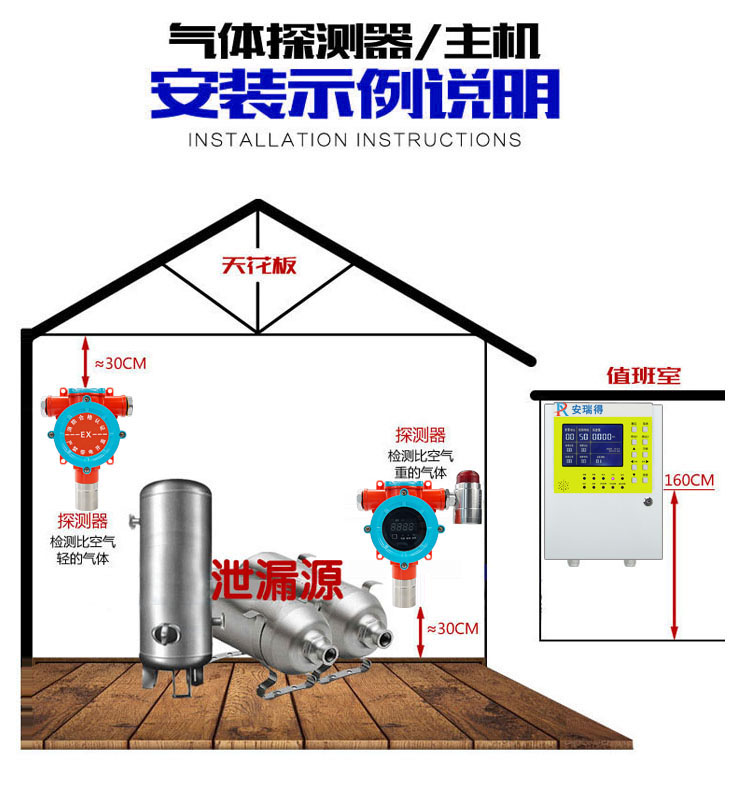

?安裝方法
控制器需要壁掛式安裝在值班室或監控室的墻壁上，距離地面160CM左右即可；探測器安裝方式有抱管安裝、墻壁安裝、支架固定安裝等方式。探測器的具體安裝位置是由氣體的比重決定的，具體安裝方案如下：
1、當被檢測氣體密度比重大于空氣比重時，氣體探測器應安裝在距離地面(30～60)cm處，且傳感器部位向下。
2、當被檢測氣體密度比重小于空氣比重時，氣體探測器應安裝在距離頂棚(30～60)cm處，且傳感器部位向下。
探頭的安裝位置是根據GB50493-2009《石油化工可燃氣體檢測報警設計規范》相關規定依據檢測氣體密度及風向確定探測器安裝位置應避免探測器安裝空氣流。
一般情況面積適室內空間依據保護半徑均勻布點即探測器安裝離釋放源距離7.5m內或兩探測器水平距離15m內；面積或存量通風部位室內空間應按室外情況布置探測器探測器安裝室外應布置燃氣體釋放源全頻率風向風側與釋放源距離宜于15m；探測器布置燃氣體釋放源全頻率風向風側與釋放源距離宜于5m。
檢測比空氣重氣體探測器安裝高度應距面0.3～0.6m；檢測比空氣輕氣體探測器安裝高度宜高釋放源0.5～2m
說明：氣體密度于0.97kg/m3（標準狀態）即認比空氣重氣體密度于0.97kg/m3（標準狀態）即認比空氣輕。
