| 品牌 : | 恒安 | 型號 : | YHJ60 |
| 加工定制 : | 是 | 測量范圍 : | 0-200mm |
| 測量精度 : | 1mm | 電源電壓 : | 0V |
| 尺寸 : | 3000*170*100mm | 重量 : | 11KG |
| 用途 : | 檢測頂板下沉量 | 測量范圍,傳輸方式, : | 0.8-3米,紅外無線通訊,0.1mm |
一、產品簡介

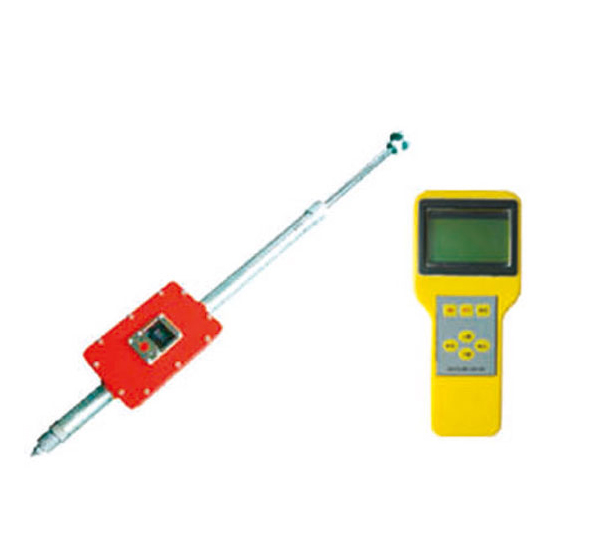

? ?YHJ60頂板動態報警記錄儀|數顯頂板動態儀主要用于煤礦井下巷道或工作面的頂板動態監測，是煤礦頂板來壓預測預報的 監測儀器。該儀器也可以用于涵洞、隧道等作頂板動態監測用。用以頂板動態位移數據存儲記錄采集，下沉量超過設定值時報警指示。 新研制開發的YHJ60頂板動態監測報警儀，采用了單片計算機技術，能精確的測量頂底板間的相對位移量，采用的光控數字顯示，具有自動校零和報警功能。其中YHJ60內置數據存儲器和紅外數據接口，具有數據自動記錄和無線通訊功能，與YHC1無線數據采集儀配套使用后，具有數據采集功能。數據采集器的數據可傳送到PC計算機分析處理。
二、YHJ60頂板動態報警記錄儀|數顯頂板動態儀技術指標
? 1、測量范圍 ? 0.83米（可加配接長桿到4米）
? 2、有效量程 ? 0200mm
? 3、測量精度 ? 2.5FS
? 4、分辨率 ? ? ±0.1mm
? 5、通訊接口 ? lr（紅外無線通訊）
? 6、通訊波特率 2400
? 7、電源 ? ? ? DC3.6V ? 0.1mA（靜態） ? 25mA（動態）
? 8、尺寸: ? ? 3000170100mm
? 9、重量 ? ? ?11kg

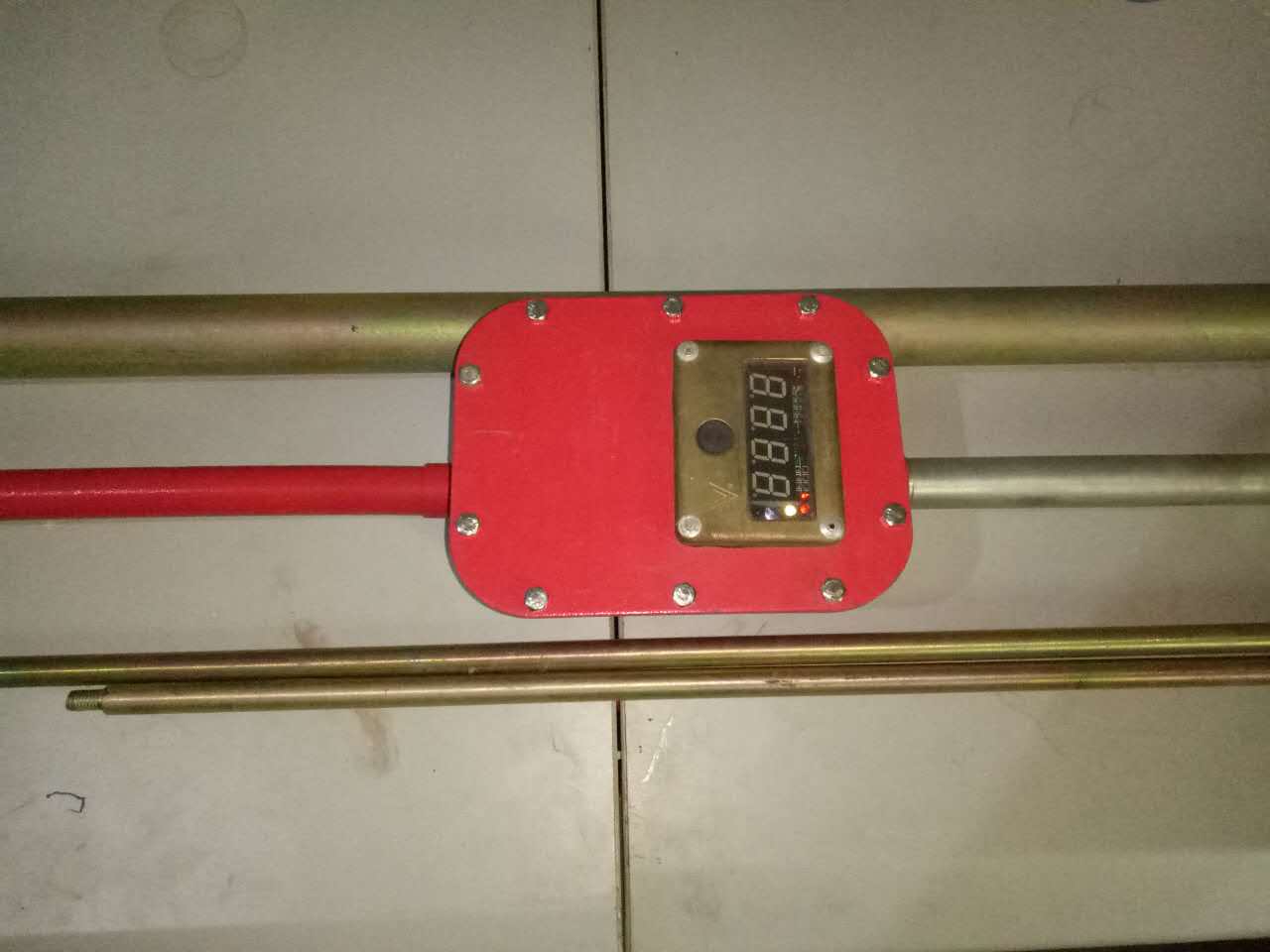

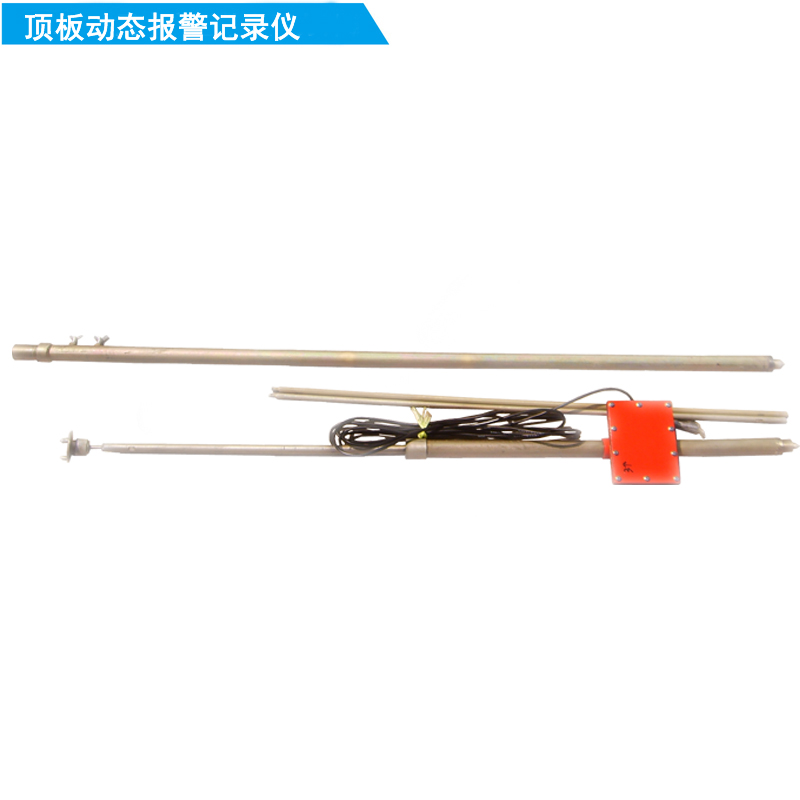

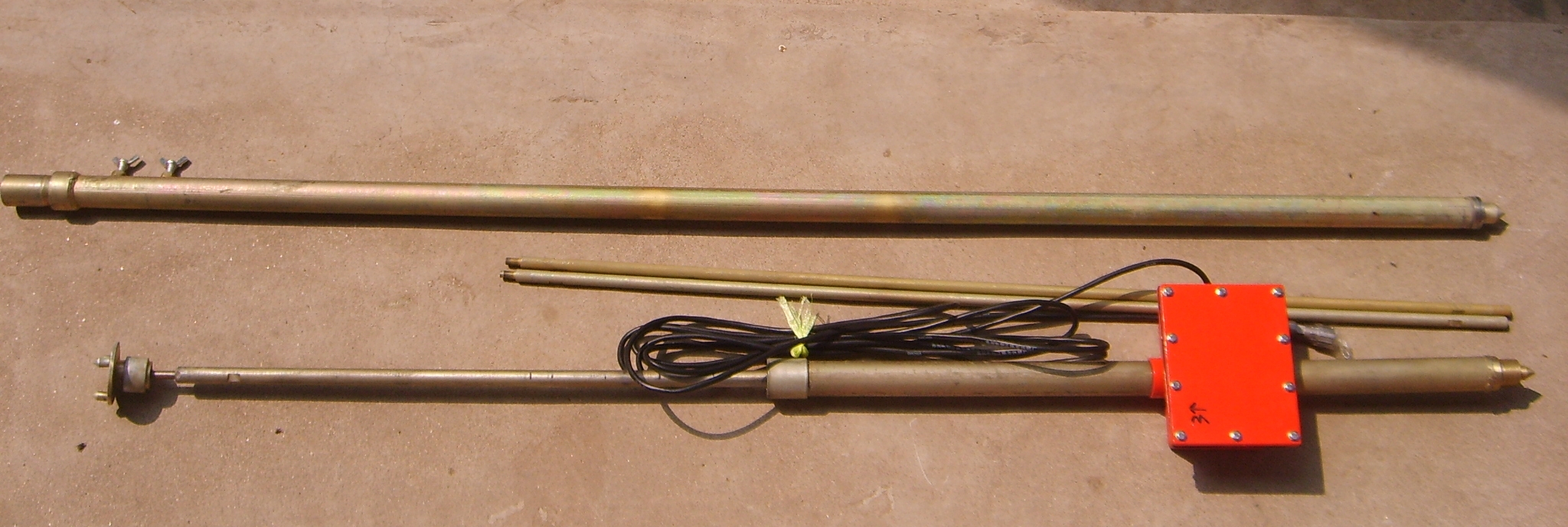

三、YHJ60頂板動態報警記錄儀|數顯頂板動態儀結構組成：
1、支撐座 ? 2、齒條 ? 3、導向管 ?4、數碼管 ?5、 開關 ?6、接長桿 ?7、銘牌
四、YHJ60頂板動態報警記錄儀安裝
1、動態儀為固定式安裝，安裝點應盡量避免淋水處。
2、安裝時，先將頂桿支在底板上，目測頂底板間的高度，當高度超過3m時，可考慮在底板上打入一定長度的鋼桿（頂部留固定孔）。然后觀察頂板與 之間的距離，選擇適當的上加長桿或下加長桿，使 與頂板緊密接觸。并且使活動桿有適當的壓縮（壓縮量不要酞大）。
3、動態儀的顯示窗口應朝向易觀測的一方。
五、YHJ60頂板動態報警記錄儀使用
1、光控顯示
用礦燈閃動照射一下顯示窗口，即啟動顯示，顯示完畢后自動關閉。
2、手動控制顯示
觸按一下按鍵，即啟動顯示，顯示完畢后自動切斷電源。
3、顯示信息
? ?“200.0”位移量（mm）
? ?“----0”正在校零
? ?“S----”正在通訊
¤“Sr”重新啟動
¤“AL”報警參數設置
