| 品牌 : | 裕恒防爆 | 型號 : | BAD-85W |
| 光源類型 : | LED | 光源功率 : | 65W |
| 防護等級 : | IP65 | 工作電壓 : | 220V |
| 主要適用范圍 : | 適用于石油采煉、儲存、化工 | 加工定制 : | 是 |
| 材質 : | 鋁合金 | 尺寸 : | 260*85 |
| 重量 : | 15 | 適用范圍 : | 適用于石油采煉、儲存、化工、醫 |
| 產品特性 | |||||||||||||||||||||
| 鋁合金壓鑄殼體，表面高壓靜電噴塑； | |||||||||||||||||||||
| 高防腐性能的不銹鋼外露緊固件； | |||||||||||||||||||||
| 高硼硅物理鋼化玻璃透明罩，棱品防眩光設計，抗4J能量沖擊、透光率高、抗熱聚變； | |||||||||||||||||||||
| 純隔爆結構，螺紋隔爆及止口隔爆形式，防爆性能可靠； | |||||||||||||||||||||
| 專業光學軟件設計的二次配光系統，特制光學透鏡，配光合理，照度均勻； | |||||||||||||||||||||
| 光源腔、電源腔、接線腔三腔分離結構，采用間接引入方式，設有獨立的接線腔； | |||||||||||||||||||||
| 特制的恒流恒壓電源，寬電壓輸入，恒功率輸出，具有恒流、開路保護、短路保護等功能； | |||||||||||||||||||||
| 高功率因數cosФ?0.98； | |||||||||||||||||||||
| 可根據要求配裝應急裝置，當供電電源斷電時，燈具自動切換的哦啊應急照明狀態（見下表）； 鋼管布線G3/4”。 | |||||||||||||||||||||
| 帶應急功能參數 | |||||||||||||||||||||
| 應急啟動時間（S） | 充電時間（h） | 應急功率（W） | 應急照明時間（min） | ||||||||||||||||||
| 0.3 | 24 | 20/30/40/50 | 45 | ||||||||||||||||||
| 技術參數 | |||||||||||||||||||||
| 執行標準： | GB3836.1、GB3836.2 | ||||||||||||||||||||
| 防爆標志： | Exd?II?CT6?Gb | ||||||||||||||||||||
| 額定電壓： | AC220V?50/60Hz（如有特殊要求請注明） | ||||||||||||||||||||
| 防護等級： | IP66 | ||||||||||||||||||||
| 防腐等級： | WF1“WF2 | ||||||||||||||||||||
| 引入裝置： | G3/4”引入口規格，適合Ф10mm-Ф14mm電纜 | ||||||||||||||||||||
| 接線端子： | <2.5m㎡導線可靠連接 | ||||||||||||||||||||
| 安裝方式： | X：吸頂式、b：壁式、g：吊桿式、f：法蘭式、h：護欄式 | ||||||||||||||||||||
| LED光源： | 20W、30W | 50W、70W | 100W、120W | ||||||||||||||||||
| 燈具重量： | 2.1Kg | 2.8Kg | 3.8Kg | ||||||||||||||||||
| 節能描述 | |||||||||||||||||||||
| 項目名稱 | 金鹵燈100W | BAD85-M50W | 金鹵燈250W | BAD85-M100W | |||||||||||||||||
| 額定功率（W） | 100 | 50 | 250 | 100 | |||||||||||||||||
| 工作電流（A） | 1.15/22V | 0.25/220V | 2.10/220V | 0.46/220V | |||||||||||||||||
| 功率因數cosФ | 0.42 | 0.95 | 0.56 | 0.95 | |||||||||||||||||
| 燈具有效光通量 | 5800 | 4500 | 11000 | 8200 | |||||||||||||||||
| 使用壽命（h） | 10000 | 50000 | 20000 | 50000 | |||||||||||||||||
| 節能效果 | 近似的有效光通量，功率降低50以上，節點55以上，LED光源壽命延長5倍，減少維護使用，降低輸配電系統損耗 | ||||||||||||||||||||
| 配光曲線 | |||||||||||||||||||||
 | |||||||||||||||||||||

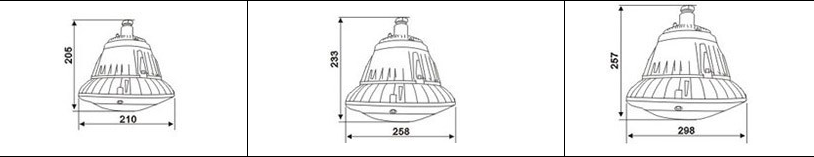

| 外形尺寸 | |||||||||||||||||||||
| |||||||||||||||||||||
 | |||||||||||||||||||||

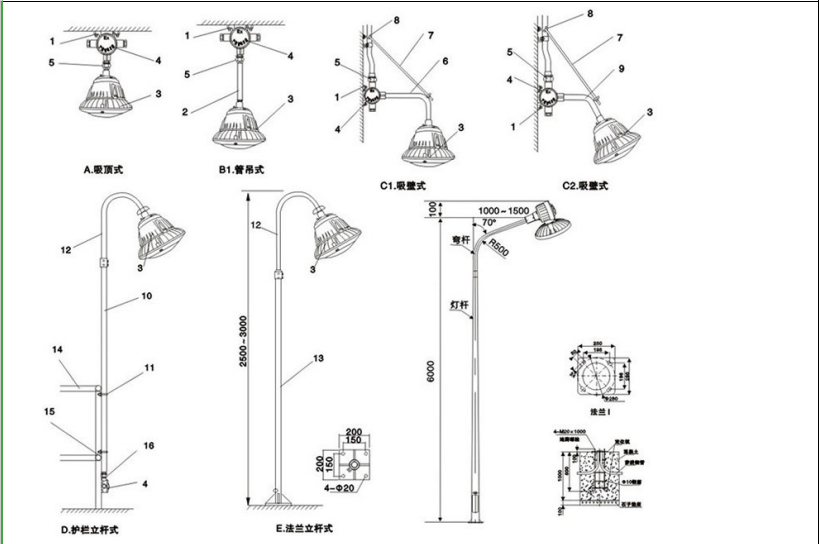

| 安裝示意圖 | |||||||||||||||||||||
| |||||||||||||||||||||
| 序號 | 名稱 | 備注 | 序號 | 名稱 | 備注 | ||||||||||||||||
| 1 | （膨脹）螺栓 | 用戶自備 | 9 | 120°彎管 | |||||||||||||||||
| 2 | G3/4〃調管 | 10 | G1?1/4〃護欄立桿 | ||||||||||||||||||
| 3 | BAD85-M防爆 節能LED燈 | 11 | 管卡 | ||||||||||||||||||
| 4 | 防爆接線盒 | 用戶另購 | 12 | G1?1/4〃彎管 | |||||||||||||||||
| 5 | 防爆活接頭 | 用戶另購 | 13 | G1?1/2法蘭立桿 | |||||||||||||||||
| 6 | 90°彎管 | 14 | 護欄 | 用戶自制 | |||||||||||||||||
| 7 | 拉桿及螺母 | 15 | 固定支架 | 用戶自制 | |||||||||||||||||
| 8 | 鉤釘 | 16 | G3/4〃防爆連通節 | ||||||||||||||||||
| 安裝配件選配表 | |||||||||||||||||||||
| 安裝方式 | 供貨配件 | ||||||||||||||||||||
| 吸頂式（X） | 外形及安裝舉例圖表中序號2 | ||||||||||||||||||||
| 吊桿式（g） | 外形及安裝舉例圖表中的序號10 | ||||||||||||||||||||
| 壁式（b） | 外形及安裝舉例圖表中的序號5、6、7、8、9 | ||||||||||||||||||||
| 法蘭式（f） | 外形及安裝舉例圖表中的序號2、11 | ||||||||||||||||||||
| 護欄式（h） | 外形及安裝舉例圖表中的序號2、14 | ||||||||||||||||||||
| 訂貨須知： 按照產品型號規格說明逐條選擇并注明防爆標志； ???例如:需要70W規格，吸頂式安裝，配接線盒，則產品型號規格為BAD85-S70xH?Exd?11CT6?Gb; 本燈具出廠時已配光源; 安裝附件的配置請查閱.“安裝配件選配表”。 | |||||||||||||||||||||
