| 品牌 : | Tellem | 型號 : | H77H |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 種類 : | 對夾式 |
| 結構形式 : | 旋啟式 | 公稱通徑 : | DN50-DN1000mm |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 水力控制 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 |

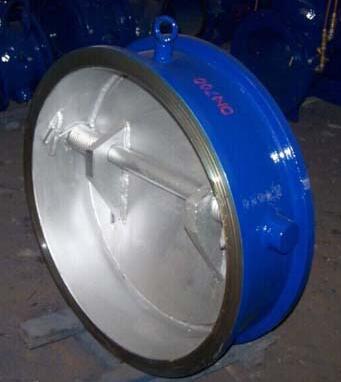

對夾式止回閥H77H
結構特點：
1、對夾式止回閥結構短，體積小，重量輕、閥門安裝、搬運、存放及管道布置帶來很大的便利，并能大量節約材料，降低造價。H77型的結構只有H44型的1/`41/10，H76W/H77型重要只有H44型的1/41/10，流體阻力小，流體阻力系統為2.60.7，隨著閥門口徑的增大，流體阻力系數減小。
2、水錘壓力小，閥瓣行程短，切有彈簧輔助關閉，關閉速度快。H77H/H77W型的水錘壓力只有H44H型的1/21/5
3、可以水平安裝或垂直安裝，重量輕，不必為閥門設置支座。
4、開啟壓力很小，閥瓣在很小的壓差下就能完全打開。
5、閥門為整體結構，簡單緊湊，閥門關閉時沖擊力小，水錘壓力小，閥門使用壽命長，可靠性高。
對夾式止回閥工作原理：
1.止回閥啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥，止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質一個方向流動，以防止發生事故。
2.止回閥按結構分：可分為升降式止回閥，旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式止回閥和臥式止回閥。旋啟式止回閥可為為單瓣式、雙瓣式、和多瓣式。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接，法蘭連接，焊接三種，止回閥是能自動阻止流體倒流的自動閥門，止回閥閥瓣在流體壓力作用下開啟、流體從進口側流向出口側，當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
