角鋼/角鐵型刺絲滾籠

鐵路線路防護柵欄[通線(2012)8001]通用參考圖：2012年九月鐵路路線防護柵欄有了新的設計，詳細內容如下：

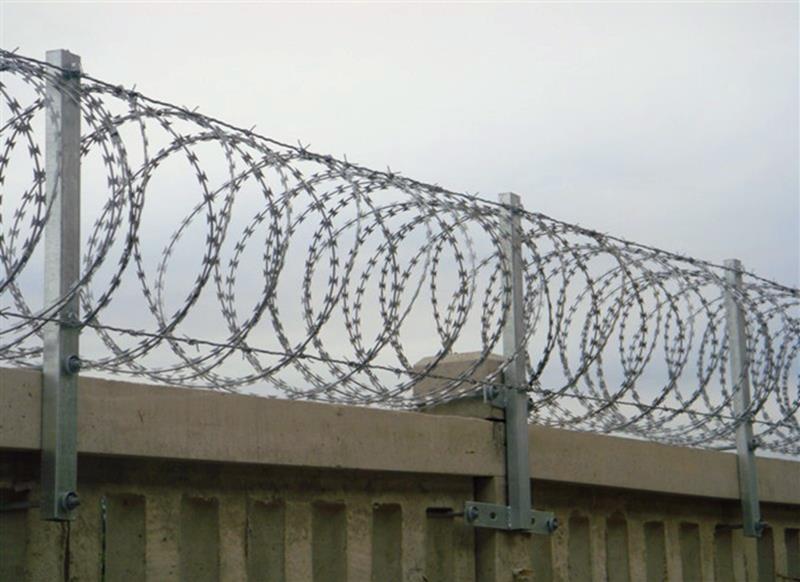

0.5米高刺絲滾籠主要組成：縱向拉筋+刀刺滾籠+鋼絲+立柱/支架及金屬抱箍其配件。

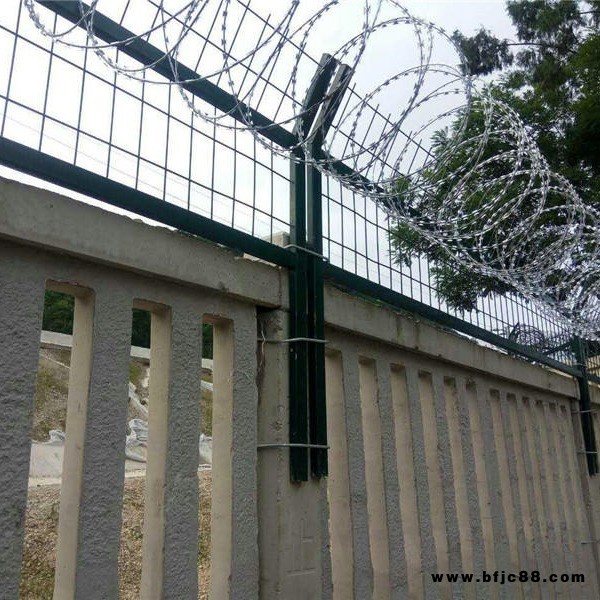

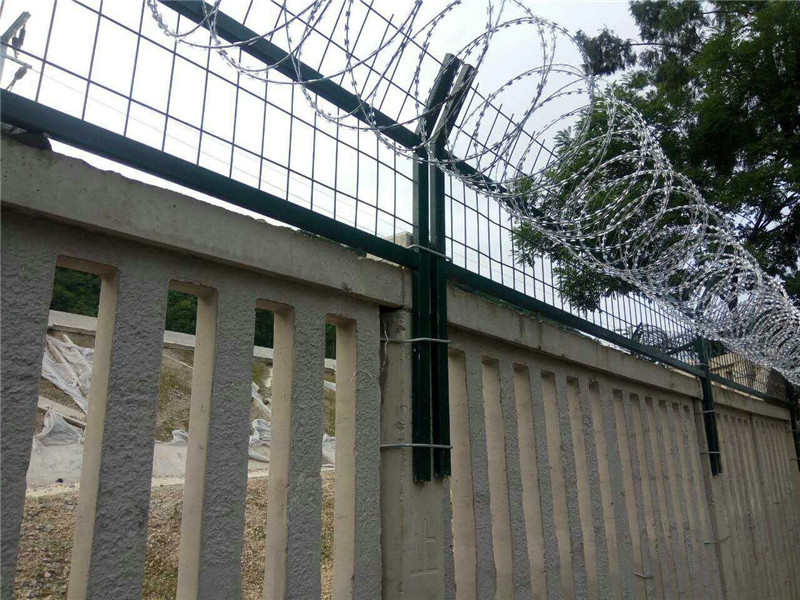

刺絲滾籠支架分為兩種：一種是由30*50*2mm方鋼加工制作而成的，另一種絲是由50*50*4.5mm角鋼/角鐵加工制作而成。

刺絲滾籠詳細技術要求：?
???(1)刺絲滾籠采用刀片刺繩繞圈后相鄰兩圈每隔120度用刺絲連接卡固定，張開后形成蛇腹網狀，閉合后刀片刺繩卷徑為50cm，張開后每交叉圈安裝間距20cm，直徑不小于45cm。
???(2)刀片刺繩由沖切鋼板采用機械軋在鋼絲上成型，刀刺寬度22mm，刀刃垂直間距15mm，刀刺縱向間距34mm，芯絲直徑為2.5mm。刀片厚度0.5mm的Q195鋼板網沖切制作。芯絲由HPB300 Φ6.5mm高線鋼絲冷拔加工。
???(3)刺絲滾籠由刺絲連接卡扣與固定在支架上的縱向拉筋相連接。縱向拉筋與支架的連接采用Φ2.5mm的冷拔鍍鋅鋼絲繞2圈后擰緊固定。支架設置在跨度3m防護柵欄的立柱和跨中位置，其中跨度進設置與立柱上部，支架與防護柵欄采用支架抱箍連接，對于已經安裝金屬網片的防護柵欄。刺絲滾籠直接采用Φ2.5mm的冷拔鍍鋅鋼絲或刺絲連接卡扣固定于金屬網橫片和金屬絲上。
?? (4)刺絲滾籠的下緣距離鋼筋混凝土防護柵欄上緣的垂直距離為0.05m.

??（5）刺絲滾籠、縱向拉筋、冷拔鋼絲、支架抱箍、支架、螺母、墊圈等均需采用熱鍍鋅處理，鍍鋅量為270g/cm2。
? （6）所有支架抱箍螺栓均采用防盜設計，由抱箍、防盜螺母、防盜墊圈組成，安裝及拆卸需使用專用工具。
? （7）抱箍原材按GB1491.1-2008標準執行，立柱30×50×2.0mm矩管按GB/T3094-2000標準執行。
? （8）刺絲鍍鋅前直徑誤差0.05mm，內絲鍍鋅前直徑誤差0.05mm，刀片寬度、長度、刀片間距誤差1.0mm。
? （9）刺絲滾籠外觀不得有裂紋、折迭及明顯擦痕。

熱鍍鋅刀片刺繩

熱鍍鋅刀片刺繩
刀片刺繩（razor barbed wire）也稱為刀片刺絲、刀片刺網，是一種新型防護網。刀片刺繩具有美觀、經濟實用、防阻效果好、施工便利等優異特點，目前，刀片刺繩已被廣泛應用于許多國家的工礦企業、園林公寓、邊防哨所、軍事領域、監獄、看守所、 建筑物和其他國家的安全設施。
