| 往復單元 : | 隔膜泵 | 品牌 : | 佳碩 |
| 型號 : | 礦用注漿泵 | 材質 : | 不銹鋼 |
| 驅動方式 : | 氣動 | 性能 : | 防爆 |
| 輸送介質 : | 污水泵、雜質泵 | 葉輪數目 : | 單級 |
| 泵軸位置 : | 臥式 | 葉輪結構 : | 封閉式葉輪 |
| 葉輪吸入方式 : | 單吸式 | 汽蝕余量 : | 180 |
| 吸入口徑 : | 160 | 排出口徑 : | 28 |
| 重量 : | 240 | 電壓 : | 220 |
| 功率 : | 11 |
本公司是集研發、生產、銷售為一體的高新企業，產品種類齊全，歡迎新老客戶前來采購。
產品介紹：

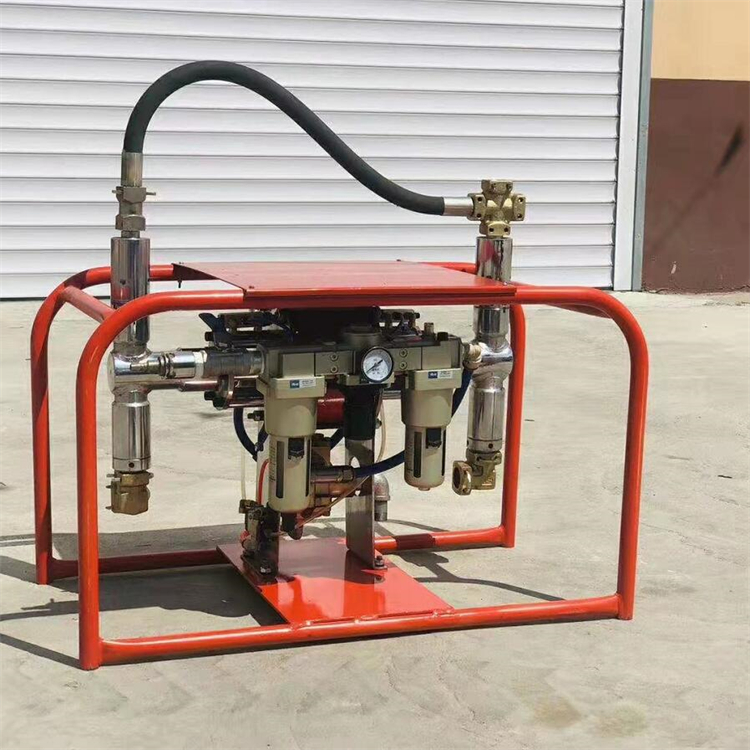

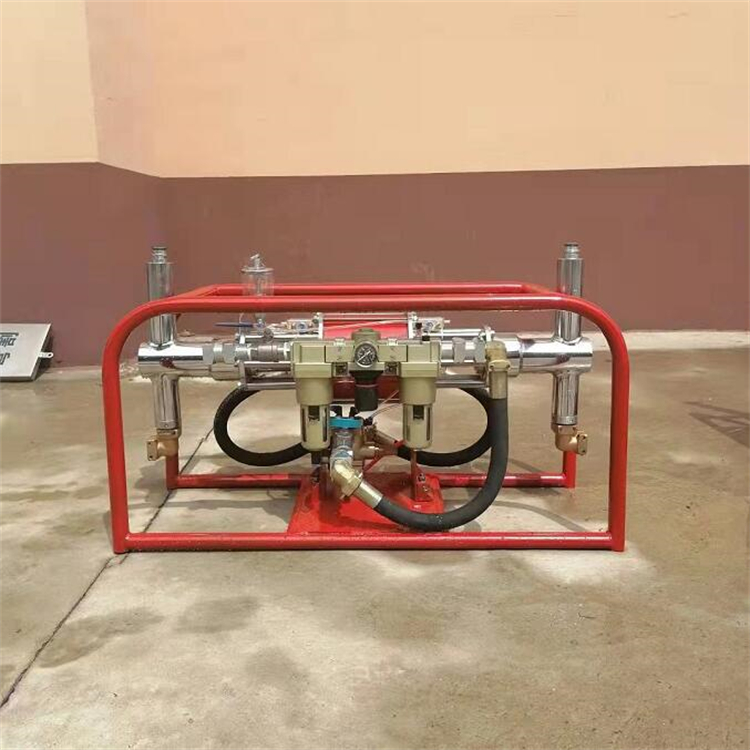

ZBQ-50/6型氣動注漿泵工作原理
壓縮空氣通過球閥到二聯體中分水濾氣器，凈化后的氣體到定值式調壓閥，在這之間裝有一只氣壓表，可以觀察進氣壓力及判斷分水濾氣器的濾杯是否堵塞，也可以判斷調壓閥的工作是否正常，調壓閥上的氣壓表指示調壓后輸出的氣體壓力，經過二聯體中油霧器到二位五通換向閥及行程閥。氣缸拉桿上的撥盤撥動行程閥，由行程閥控制換向閥，變換出氣方向，推動氣缸活塞作往復運動，氣缸排出的廢氣通過消聲器排到大氣中去。氣缸活塞拉桿直接推動液缸活塞，通過進排漿閥，完成吸排漿的工作，漿液通過混合器及注漿嘴，被壓進井壁的孔眼，擴散到巖層的裂隙中去。
二聯體中定值調壓閥，具有自動調節輸出氣體流量，而保持輸出氣體壓力不變的性能，由此構成了該泵的閉環自動控制，使排液具有定壓自動調量的性能。
ZBQ-50/6型氣動注漿泵型號意義
ZBQ-50/6型氣動注漿泵
ZB——注漿泵
Q——?dú)鈩?br/>50——排量 L/min
6——壓力 MPa
