| 加工定制 : | 是 | 品牌 : | 鑫博流量 |
| 型號 : | 流量計 | 類型 : | 電磁流量計 |
| 測量范圍 : | 1-5000 | 精度等級 : | 0.5 |
| 公稱通徑 : | 15-1000 | 適用介質 : | 液體 |
| 工作壓力 : | 1.6 | 工作溫度 : | -20-120 |
樁基注漿記錄儀 工程水利灌漿記錄儀 打印記錄儀 電磁流量計廠家

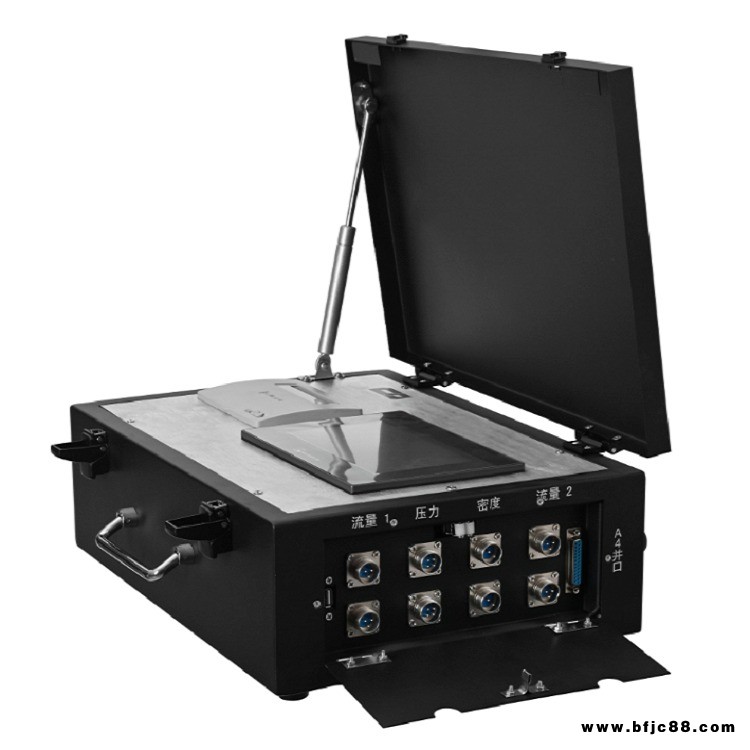

注漿記錄儀是簡易型注漿記錄設備，該記錄儀以單片機為核心組成微型計算機數據處理平臺，實現對流量計輸出數據采集、轉換、記錄和處理；儀器通過LED來設置注漿過程參數和控制記錄過程，通過集成在儀器上的微型打印機輸出注漿數據。該記錄儀能夠記錄注漿過程中的樁號、開始結束時間、瞬時流量、注漿總量等參數，主要適用于公路壓密注漿、純壓式注漿、高壓旋噴注漿、高鐵巖溶注漿等基礎類注漿工程。該記錄儀能夠記錄注漿過程中的樁號、開始結束時間、瞬時流量、注漿總量等參數，主要適用于公路壓密注漿、純壓式注漿、高壓旋噴注漿、高鐵巖溶注漿等基礎類注漿工程。注漿記錄儀采用微機電腦技術，集數碼顯示和打印功能于一體，是主要用于公路、鐵路、隧道、基礎工程注漿，可對整個注漿過程中的樁號、開始時間/結束時間、流速、總漿量參數進行實時記錄打印。注漿記錄儀應使用合適的操作平臺放置注漿記錄儀，放置位置應便于操作人員觀察和操作，使用時先將電磁流量計連接到記錄儀后面板對應的接口，并連上電源線，然后將電源線另一端插頭插入220V交流電插座。
電磁流量計：
將電磁流量計串聯到注漿泵后的注漿管路中，流量計兩端用配套法蘭和鋼管與注漿管路連接，若與注漿管路孔徑大小不同要使用不同的變徑管；鋼管與軟管連接處用卡箍或鐵絲緊固。安裝時讓電磁流量計上箭頭方向與水泥漿流動方向一致
主要技術參數
?公稱通徑系列 DN （ mm ）
管道式四氟襯里： 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600 。
管道式橡膠襯里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。
? 流動方向：正、反凈流量。量程比： 150 ： 1 。重復性誤差：測量值的± 0 。 1%
? 精確等級： 0.5 級、 1.0 級（管道式）
? 被測介質溫度：普通橡膠襯里： -20 ～ +60 ℃
高溫橡膠襯里： -20 ～ +90 ℃
聚四氟乙烯襯里： -30 ～ +100 ℃
高溫型四氟襯里： -30 ～ +180 ℃。
? 額定工作壓力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,
DN300 ～ DN1200 ≤ 0.6Mpa 。
? 流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s
? 電導率范圍：被測流體電導率≥ 5us/cm( 一體式 ) ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可選用電磁流量計來測量其流量。
? 電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω
? 數字頻率輸出：輸出頻率上限可在 1 ～ 5000Hz 內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤ 35V 導通時集電極大電流為 250mA 。
? 供電電源： 85 ～ 265V ， 45 ～ 63Hz 。
? 直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。
? 連接方式：流量計與配管之間均采用法蘭連接。
? 防爆標志： mdIIBT4 。
? 環境溫度： -25 ～ 60 ℃
? 相對濕度： 5% ～ 95%
