| 品牌 : | 藍訊 | 型號 : | ZLQ-32FYG |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 方管下料機 | 頻段 : | 高頻 |
| 切割厚度 : | 8mm |
矩形管圓管兩用數控切割機17年品牌 數千家用戶見證

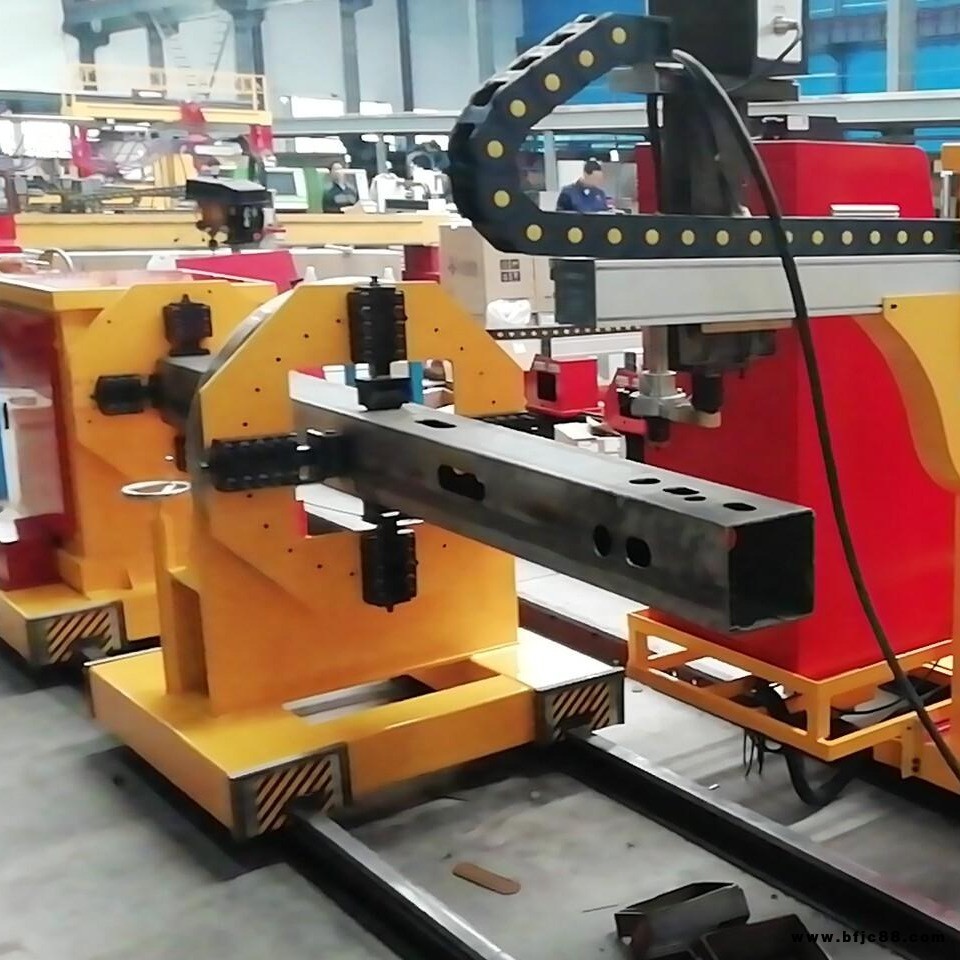

ZLQ-32FYG 板管一體兩用數控切割機
【直徑30至400的矩形管圓管一體切割解決方案】
一、ZLQ-32FYG矩形管圓管一體數控切割機主要特點
?1.采用日本松下交流伺服驅動器及電機，國產品牌行星減速器，運行平穩；
2.標配管徑30~250mm，可以選配30~300mm或400mm，或按照需求訂制。
3. 主機導軌9m，有效切割管長6m，可以按照需求加長。
4.標配為等離子切割方式，可選配火焰配置實現火焰等離子兩用切割。
5.火焰切割管壁厚度在6~50mm之間；等離子切割管壁厚度，由等離子電源功率來決定。
二、設備運動軸數及活動范圍?
運動軸 | 切割機軸數選擇 | 埃斯頓大功率伺服驅動 | 活動范圍 |
A軸 | 管件旋轉軸 | 日本伺服驅動 | 360°自由回轉 |
X軸 | 割炬沿管件軸向水平移動軸 | 日本伺服驅動 | 行程11000mm |
Y軸 | 割炬沿管件徑向移動軸 | 日本伺服驅動 | 行程400mm |
Z軸 | 割炬升降體上下移動軸 | 日本伺服驅動 | 行程200mm |
C軸 | 自動送料軸 | 日本伺服驅動 |
三、方管相貫線數控系統
1.1系統綜述
?? 本系統是針對加工封口或多管的相貫線切割和焊接機床，開發的一套能夠計算并自動生成相貫線數控加工代碼的數控系統。通過設置各個工藝參數和后置處理， 后生成加工代碼.此過程可以節省大量的人力和時間。并且 限度的減少人為和系統因素的影響，使管縫切割精度高，保證焊接質量更加穩定可靠。
適用于3-6軸管道相貫線的切割（和焊接）。控制3線性軸X，Y，Z構成龍門式三維空間。A是主旋轉軸，B是左右偏擺軸，A和B構成擬合角的旋轉和偏擺。
1.2系統特色
l??用戶編程形象簡單。只需填入相應的參數，可在一個管子上連續自動生成多點母管和支管的切割（和焊接）程序。
l??豐富的圖庫，包括任意對接的三通管（母管和支管），管截斷，任意多邊形，支持循環加工。
l??通過示教編程，可靈活生成自己的加工軌跡。
l??通過六軸聯動控制，確保加工（切割）出來管子變角度坡口，可達到兩管配合后焊道等寬的效果。
l??圖形拼接功能，可以一次輸入參數，直接生成全部加工代碼；
l??具有割縫補償，原軌跡回退功能；
l??斷點恢復，自動斷電恢復功能，斷點自動記憶;
l??任意選段和選穿孔點加工功能;
l??回退，選段，斷點恢復中, 可任選穿孔位置等功能，極大方便用戶的操控;
l??參數示意圖形象生動;
l??采用了特殊的小線段處理功能，行走流暢；
l??可以實現非相貫切割，在管子上切割出任意的其他圖案；
l??非相貫切割時的割縫補償功能；
l??中英文操作界面轉換，動態圖形顯示，1～8倍的圖形放大，動點自動跟蹤，采用U盤讀取程序和及時軟件升級。
?
我公司設備核心特點：
1、采用拋丸處理，烤漆工藝，油漆附著力更強，更耐用。
2、可以適應方管和圓管一體切割；
3、管徑可以按照客戶的需求特制， 可以切割400mm；
4、配套自動送料裝置，可以自動送料；
5、全套日本松下伺服驅動；
?
?
武漢藍訊17年專業從事數控金屬切割機（包括：數控火焰等離子切割機、數控管子相貫線切割機、金屬光纖激光切割機，H型鋼數控切割機）和自動焊接機器人（包括：多關節焊接機器人、大型龍門式焊接機器人），專業研發、設計、制造、銷售、服務生產廠家，產品出口墨西哥、俄羅斯、 、泰國、印度尼西亞、卡塔爾、迪拜、新加坡、印度、巴西、澳大利亞等國家，現擁有數千家國內外用戶。 武漢藍訊系列產品如下：
?
【鋼板火焰等離子切割系列】? ? ??
龍門式數控切割機：鋼板寬度2m~6m，長度、厚度不限
臺式等離子切割機：鋼板范圍1.5*3m，厚度10mm內為主
便攜式數控切割機：鋼板范圍1.5*3m、1.5*6m，厚度不限
?
【金屬激光切割系列】? ? ? ? ? ? ?? ? ? ??
鋼板激光切割機：鋼板范圍1.5*3m，厚度20mm以內
鋼管激光切割機：管徑30-250mm，長度3~6m
激光板管切割機：鋼板范圍1.5*3m，管徑30-250mm，長度3~6m
?
【鋼管切割系列】? ? ? ? ? ? ? ? ? ?? ? ? ? ? ??
多軸坡口相貫線切割機：管徑30-300mm、60-600mm或特制，打坡口相貫切割
3軸2聯動相貫線切割機：管徑30-300mm、60-600mm或特制，不打坡口相貫切割
便攜式圓管切割機：管徑30-250，載重在500KG，不打坡口相貫切割
方管相貫線切割機：方管，矩形管，不打坡口切割
?
【板管等離子切割系列】? ? ? ? ? ??? ?
龍門式板管切割機：鋼板寬度2m~6m，長度不限；管徑30-300mm/60-600mm
便攜式板管切割機：鋼板范圍1.5*3m、1.5*6，管徑30-250mm，長度3~6m
?
【自動焊接系列】? ? ? ? ? ? ? ??? ??? ?
龍門自動焊接設備：焊接寬1.5至4m，高度1-3m，長度不限的大幅面碳鋼、不銹鋼等工件焊接
6關節焊接機器人：適合于半徑為1.4m以內的小工件碳鋼、不銹鋼等工件焊接
?
【H型鋼切割系列】? ? ? ? ? ? ? ??
H型鋼數控切割機：適合于H型鋼、L型鋼，T型鋼，槽鋼切割
?
