| 品牌 : | 藍訊/LANSUN | 型號 : | ZLG-54H |
| 用途 : | 打孔 | 工作形式 : | 切割 |
| 驅動形式 : | 自動 | 電流 : | 交流 |
| 作用對象 : | 金屬 | 焊接原理 : | 切割 |
| 動力形式 : | 等離子 | 作用原理 : | 逆變 |
| 樣式 : | 懸掛式 | 加工精度 : | 精密 |
| 保護氣體類型 : | 556 | 是否二手 : | 全新 |
| 額定輸入容量 : | 6554 | 負載持續率 : | 46546 |
| 產品別名 : | 數控相貫線切割機 | 產地 : | 武漢 |
| 是否進口 : | 否 | 加工定制 : | 是 |
?
相貫線切割機操作簡單 圖形庫豐富?
5軸4聯動相貫線切割機? 管子坡口相貫線切割的優選解決方案
?
武漢藍訊數控相貫線技術榮獲“武漢市 創新企業”，“湖北省 創新力的民營企業”，年生產能力500臺。 該設備出口到俄羅斯，印度，墨西哥等國家。
?
?

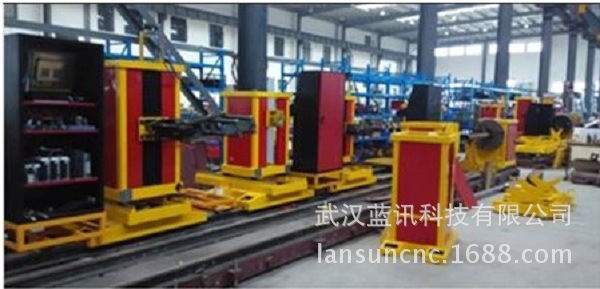

一、ZLG-54H多軸數控相貫線切割機適用切割范圍
??? 需要對管端相貫口，管中部切孔且需要滿足焊接坡口要求的各個相關行業 。
??? 4軸聯動，即在3聯動的基礎上，再增加一沿管子徑向擺動的擺軸。能完成各種形狀的坡口切割，能保證各種坡口要求。第5軸為為割炬升降軸，該軸與前4軸聯動，主要解決當被切割鋼管不圓時，割炬能自動升降。
設備運動軸數機活動范圍
運動軸????????????????????????????????? ???切割機軸數選擇????????????????????????????? ?????????活動范圍
? X軸??????????????????????????????????管件旋轉軸???????????????????????????????????????? 360°自由回轉
? Y軸??????????????????????????????????割炬沿管件軸向水平移動軸?
? A軸??????????????????????????????????割炬沿管件軸向擺動軸????????????????????????? A<±60°
? B軸???????????????????????????????? ?割炬沿管件徑向平面擺動軸?????????????????? ?B=±45°
? Z軸????????????????????????????????? 割炬垂直升降軸?????????????????????????????????? 行程500mm
? W軸?????????????????????????????????工件橢圓度測量軸??????????????????????????????? 位移20mm
?
二、ZLG-54H多軸數控相貫線切割機產品主要特點
1. 上位機采用臺灣知名品牌工控機：320G硬盤，1.8G主頻，15″彩色液晶屏，Windows XP視窗操作系統系統，下位機采用武漢藍訊自主知識產權的多軸聯動運動控制卡；
2. 配藍訊自主開發的多軸相貫線編程軟件，提供多達21種管子相貫節點的參數化編程，適用于需要開坡口的管子相貫線切割，坡口滿足美國AWS坡口焊接標準；
3. 所有軸全部采用日本松下交流伺服驅動器及電機，國產品牌行星減速器，運行平穩；
4.標配管徑60600mm，可以選配80800mm，或按照需求訂制。
5. 主機導軌9m，相貫線導軌9m，有效切割管長6m，可以按照需求加長。

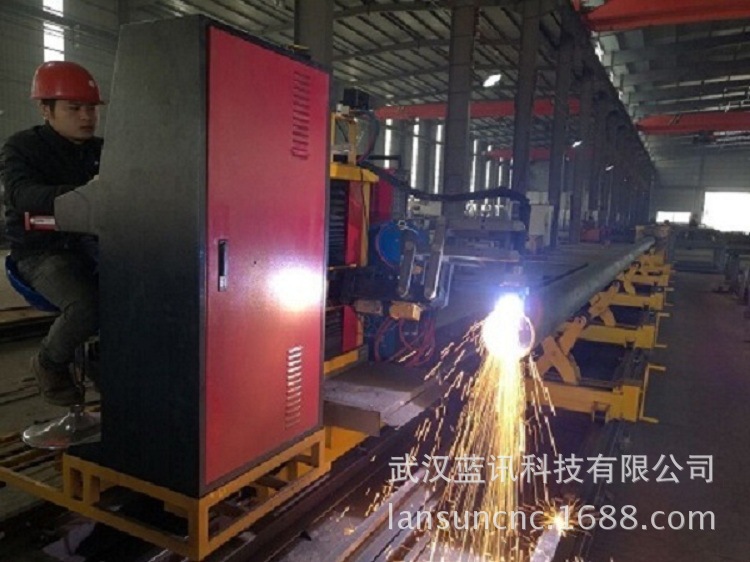

6.標配為等離子切割方式，可選配火焰配置實現火焰等離子兩用切割。
7.火焰切割管壁厚度在650mm之間，等離子切割管壁厚度，由等離子電源功率來決定。
8.等離子電源采用美國海寶等離子電源或國產知名品牌電源；
9. 標準載重3噸；
10.支持AutoCAD,3D3S，Tekla等軟件接口。
?
我公司設備核心特點：
1、2萬余平方廠房，大規模化生產，年產量300臺以上；
2、交貨周期快，款到7天發貨；
3、采用拋丸處理，烤漆工藝，油漆附著力更強，更耐用；
4、相貫線數控系統自主研發，操作非常簡單；
5、專業相貫線圖庫軟件，圖形更豐富，支持AutoCAD,3D3S，Tekla等軟件接口。
6、擁有20余名專業專職的售后服務團隊。???
?
??????????????專業銷售團隊咨詢電話7:00至23:0
?
三、藍訊相貫線數控編程系統特點
1、參數化編程軟件
涵蓋了7個大類21中不同類型的相貫節點，所有節點可以任意組合，滿足各個行業需求；設有特殊桁架及桁架雙端通用編輯模塊，方便用戶編程軟件通俗易懂，圖文并茂，點擊相應功能模塊圖標即可進入各相應模塊的編程界面。
?

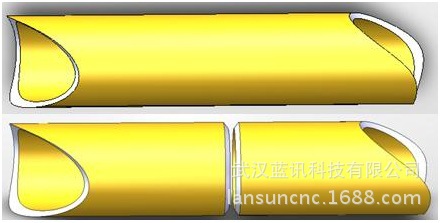

2、? 打斷切割功能
???? 打斷切割功能，可方便操作人員在現場按照材料的長度對切割數據進行靈活的打斷切割，不需要按照打斷方式重新編程提取數據，且打斷后不影響原始切割數據， 終按照斷口1、2的起弧點位置進行拼接，得到需要的管件。
?
?
3、CAD自動放樣編程????
?? 征對復雜管桁架解構，采用CAD自動放樣編程技術，自動對三維實體模型進行放樣編輯。不需要拆圖計算夾角等信息，能一次性提取生成分榀桁架所有管件相貫線加工數據，同時可生成相應的施工圖及加工指導文件。
?
4、TeklaPIPE管桁架切割軟件
可以單根或批量導入TEKLA下做好的管零件。一次性生成切割代碼。操作非常簡單免培訓。生成的代碼按零件的部位號與零件號組合生成代碼名。方便用戶按代碼名確定零件的安裝位置。
管桁架軟件狗可打開標準版管套料軟件，方便用戶在管上開孔或做一些簡單的切割工作。
軟件通過特殊的算法加密了TEKLA模型的管相貫線精度，使切割出來的相貫口與主管貼合更好。
軟件能完全滿足用戶對于鋼結構焊接的嚴格要求。完全滿足AWS標準對于坡口的要求。使用戶的焊接質量更好。
軟件可以設置一個默認坡口。用戶設好后所有的坡口按默認坡口來。然后用戶再個別修改特殊的坡口要求。
軟件可以實時顯示貫口的三維圖與展開圖，便于用戶檢查貫口的正確性。
用戶可以修改引入與引出的位置，使切割更靈活方便。
?
四、武漢藍訊公司實力和資信證明
?
1、專業研發團隊、銷售團隊和售后團隊；規模化生產模式，十余年穩固發展，武漢藍訊專注于打造更經濟適用的數控切割機！
2、藍訊全面掌握并創新了數控切割機的多項相貫線前沿技術！
3、藍訊“數控切割機關鍵技術研究與系列產品開發”榮獲湖北省科技進步二等獎，省鑒定會上專家一致評價“國內 水平”!
4、榮獲"2011年度武漢市 創新示范企業"，連續多年榮獲"守合同重信用企業"，2013年11月榮獲“湖北省 創新力民營企業”??????
5、擁有國內外終端用戶數百家，并出口俄羅斯、印度等數十個國家。
?
?

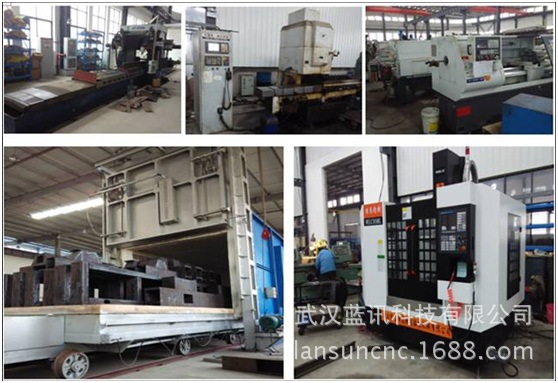

五、產品制造-生產條件與生產能力
??? 核心部件上數控加工中心，磨床等先進設備，焊接件高溫退貨消除應力。場內產品裝配與調試，所有出廠產品經質檢檢驗合格后才能發貨，保證產品質量。
?
????? 專業銷售團隊咨詢電話7:00至23:0
?
