| 品牌 : | 眾旋 | 型號 : | XTG-AC系列 |
| 加工定制 : | 是 | 測量精度 : | 0.45 |
| 產地 : | 上海 | 是否進口 : | 否 |
| 類型 : | 數字式電壓測量儀表 | 測量范圍 : | 0～9999字V |
| 輸入電壓 : | 100V | 輸出電壓 : | 5V |
| 環境溫度 : | 0～50℃ | 規格 : | XTG-AC系列 |
一、技術指標 輸入信號 |
直接輸入或配二次額定值分別為100V與5A的互感器
輸出方式 |
模擬量變送輸出 ·DC 420mA（負載電阻500Ω）
·DC 15V（負載電阻250KΩ）
·DC 010mA（負載電阻750Ω）
·DC 05V（負載電阻250KΩ）
報警輸出 繼電器控制輸出--繼電器ON/OFF帶回差。AC220V/3A DC24V/6A （阻性負載）
通訊方式 接口方式--標準串行雙向通訊接口：光電隔離，RS-485，RS-232C等
波特率--3009600bps 內部自由設定
特 性 |
測量精度 ±0.5FS±1字
分辨率 ±1字
測量范圍 09999字
顯示方式 0.8英寸、0.56英寸或0.28英寸高亮度LED顯示
報 警 ·可選擇繼電器上限、下限報警輸出，LED指示。
供電電源 |
常規型：AC220V (50Hz±2Hz)
特殊型：AC90265V(5060Hz)-
開關電源
使用環境 |
·環境溫度：050
·相對濕度：85RH
·避免強腐蝕氣體
二、接線圖：

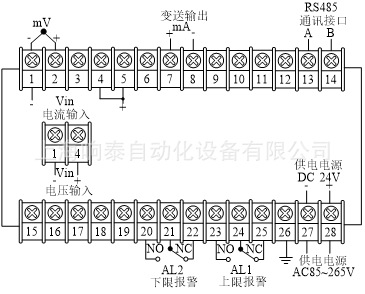

80系列
備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。

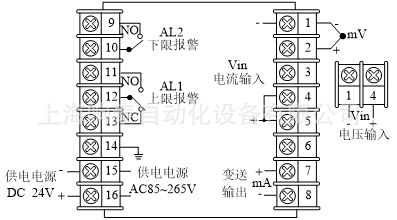

90系列
備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。
40系列
備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。
