| 品牌 : | 悍博 | 型號 : | DSZ-20KN/DSZ-50KN |
| 測力類型 : | 拉力計 | 類型 : | 指針式測力儀表 |
| 測量范圍 : | 20 | 測量精度 : | 功能的2～6% |
| 外形尺寸 : | 650×375×100 | 重量 : | 凈重 |
| 加工定制 : | 是 |
濟寧悍博機械
DSZ型繩索張力儀適用于電力行業、通信行業、交通運輸行業、玻璃墻幕裝飾行業、索道運行業、建筑行業、游樂場所、隧道施工、漁業捕撈與各大科研院所和教學機構、檢測機構及涉及到繩索和鋼絲繩拉力的場合。
繩索張力儀安全事項
1、 請使用配套的充電器充電，否則會引起電路故障，甚至引發火災。
2、不要使用充電器額定電壓以外的電源，否則可能會引起電擊或火災。
3、不要用濕手拔出或插入插頭，否則可能導致觸電。
4、不要拉拽充電器的電源線來拔出插頭，以免電線被扯斷而遭電擊。
5、請用柔軟的布來清潔本機。將布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。
注意：不要使用易揮發的化學物質來清潔本機( 如揮發劑、稀釋劑、酒精等)
6、請勿在以下環境中操作本機
（1） 潮濕的環境 （2） 多塵的環境
（3） 使用油或化學品的地方 （4） 周圍有震源的地方
7、請在規定的溫濕度范圍內使用及儲存，否則可能造成儀器故障。
8、不要自行拆卸修理或改造本機 ，這些行為可能引起儀器性故障。
9、其他安全生產需注意的未盡事項。
繩索張力儀功能特點
1、具有張緊力的繩索結構，不需拆卸即可直接測量。
2、重量輕、結構簡單、操作方便，適用于任何場合。
3、性能穩定、測量精度高，具有系統自動補償功能，當被測索規格與測力儀索號規格相同時，在額定量程內精度可達2%以內。
4、具有十五種線徑測量功能、測量范圍更寬。
5、使用范圍：適用于柔性的，拉伸的索。如各種鋼絲繩、高強度繩索等。
6、精度等級：功能的2～6%（取決于繩索形式和特點）。
7、繩索直徑：￠6～￠40mm。

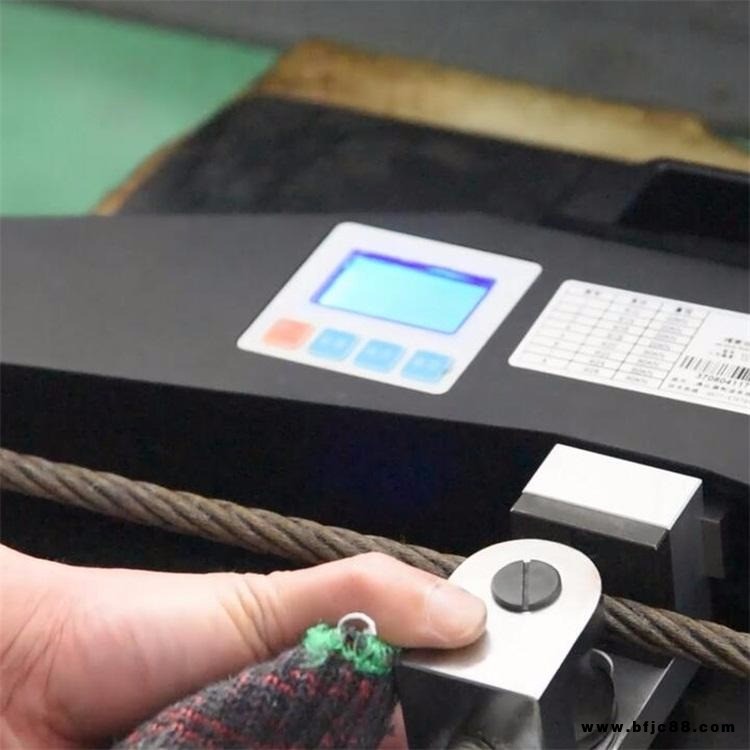

繩索張力儀外形結構1、功能按鍵 2、液晶顯示屏 3、手柄 4、Rs232九孔插座與電源插座5、支撐座 6、定位塊 7、鎖緊塊 8、手輪
繩索張力儀型號規格參數
型號規格 | DTL-DSZ-20 | DTL-DSZ-50 | DTL-DSZ-100 | DTL-DSZ-200 | |
Z大負荷值（KN） | 20 | 50 | 100 | 200 | |
負荷分度值（KN） | 0.01 | 0.01 | 0.1 | 0.1 | |
輸出接口 | Rs232九孔插座 | ||||
電源 | 充電電池 充電器（充電電壓100V～240V） | ||||
工作溫度 | 5℃～35℃ | ||||
運輸溫度 | -10℃～60℃ | ||||
相對濕度 | 15%～80%RH | ||||
工作環境 | 周圍無震源及腐蝕性介質 | ||||
凈重 | 凈重 | 5kg | |||
外形尺寸 | 650×375×100 | ||||
繩索張力儀工作原理
索力的測定分介入式和非介入式兩種。所謂介入式測力是指在索的端頭或跨中，將索斷開后串接一只拉力傳感器，直接將索力讀出，這是一種Z正確和直觀的測力方法。
這種測力方法的投入大，只適用于試驗研究和噸位大、要求高的個別工程，不適用于布索量大的預應力結構工程。
非介入式測力的方法也有兩種，一種是震動頻率測量法，即索的自振周期T與索內張力H、索長L、索的質量W成函數關系，由公式可知測出了索的震動周期T就可算出索內的拉力H，原理比較簡單，但將震信號轉化為信號，經計算機處理后再輸出索力值。這個過程需要的儀器設備多，工人掌握的難度大，也不便于高空作業。另外索端的支承條件對震動周期有影響，對索力測量的精確度也有影響。另一種測量索力的原理是基于力學原理，如下圖所示，索力的橫向位移δ與索的拉力H、橫向力P和索的長度之間有函數關系。位移保持一定數值情況下，索拉力H越大，橫向作用力P越大。
用力傳感器將橫向力P輸出，經微處理器處理后轉化為索拉力，然后再用液晶顯示。上述原理也比較簡單，但橫向力與索力之間的關系，尚與索的直徑、斷面構造.繩索的延伸率和拉力的大小等有關，我們通過微處理器的修正和精確的標定等處理后獲得正確而又穩定的索力。能過試驗和檢驗，已達到國外同類產品水平。
