| 規格 : | XWDJ-20 | 型號 : | XWDJ-20 |
| 扭距 : | 100kn.m | 鉆孔直徑 : | 1500mm |
| 爬坡能力 : | 30° | 整車重量 : | 24t |
| 動力頭功率 : | 110kw | 樁工機械種類 : | 旋挖鉆機 |
| 回轉角度 : | 5° | 行走速度 : | 2.6km/h |
| 動力頭轉速 : | 17-40rpm | 外形尺寸 : | 1030×260×350cm |
| 品牌 : | 華夏巨匠 | 鉆孔深度 : | 28m |

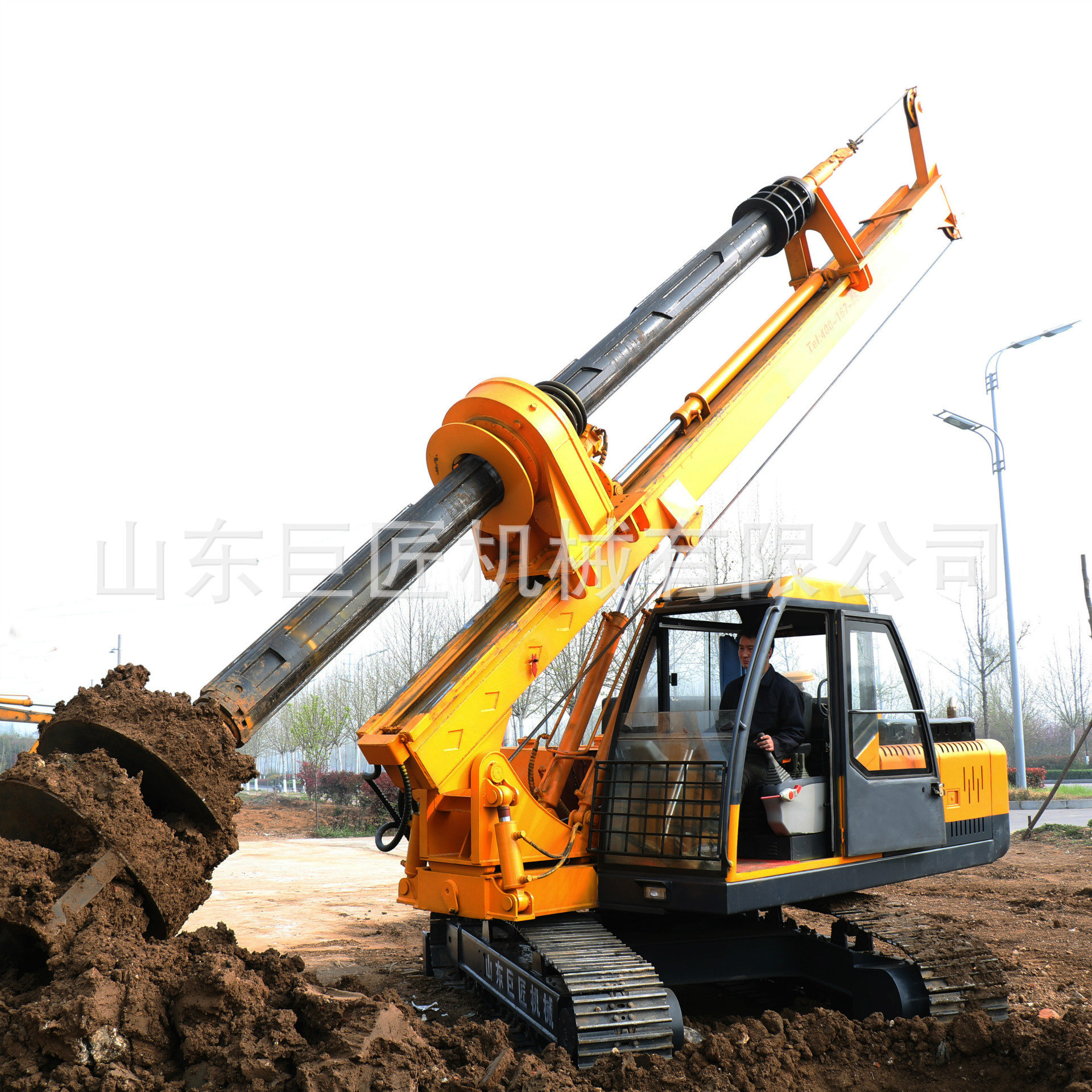

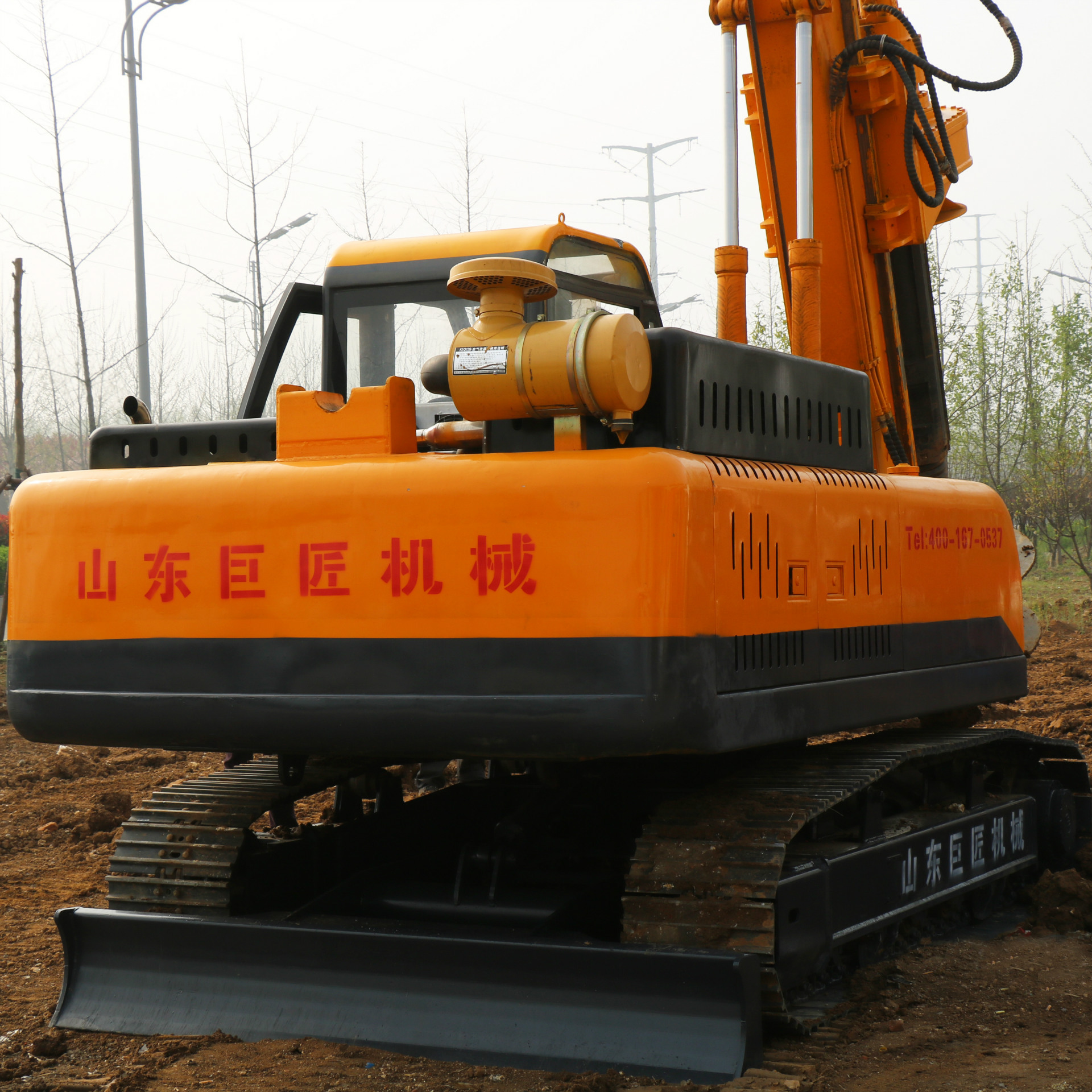

一、20米履帶機鎖桿旋挖鉆機簡介
? ?機鎖桿旋挖鉆機采用液壓履帶式伸縮底盤、自行起落可折迭鉆桅、伸縮式鉆桿等多項技術應用，是一種適合建筑基礎工程中成孔作業的施工機械。主要適于砂土、粘性土、粉質土等土層施工，在灌注樁、連續墻、基礎加固等多種地基基礎施工中得到廣泛應用。
? ?機鎖桿旋挖鉆機與普通旋挖鉆機相比，具備許多客觀的優勢，比如可以鉆破水泥地面、較硬的沙土層、巖石層等特殊地質，適合大型工程施工，建筑樓房，高速、高鐵、鐵路工程施工，該機械施工運行速度快、效率高、鉆孔質量好、省油耐用。
二、20米履帶機鎖桿旋挖鉆機產品性能
1、采用了折迭式桅桿結構，結構簡單精致，耐用性好，整機穩定性好，節省成本并維修方便。
2、采用上導向架結構，保證了鉆桿與地面的垂直度，施工更加方便，提高了施工效率，增加了安全性。
3、動力頭采用 的專利結構，設計更合理，潤滑可靠，動力強勁，節約成本，且不易損傷，便于維修。
4、主卷揚采用原裝進口液壓馬達，反應靈敏，使用時可自由下放，提升速度可達到82m/min，大大提高施工效率。主卷揚放置于操作手的右前方，使操作手能隨時觀察到主卷揚的工作狀況，避免因其他因素造成的亂繩現象。
5、配置國標大功率外接動力電系統，使用成本低于50元/天； 原材料，配套件質量更有保障。
6、無限旋轉，選配雙起升絞車，主絞車確保達到額定起重量，副絞車單繩起升速度達100m/s，同比提高兩倍以上。
7、 匹配合理的液壓系統，不用散熱器炎夏油溫正常。
三、20米履帶機鎖桿旋挖鉆機技術參數
名稱 | 單位 | 參數值 | |
XWDJ-20履帶機鎖桿旋挖鉆機 | |||
鉆孔直徑 | mm | 1500 | |
鉆孔深度 | m | 20 | |
發動機 | 型號 | / | 康明斯 GBT5.9-C150 |
額定功率/轉速 | kn | 110/2000r/min | |
動力頭 | 扭矩 | kn.m | 100 |
轉速 | r/min | 17-40 | |
加壓油缸 | 加壓力 | kn | 100 |
提升力 | kn | 100 | |
行程 | mm | 2000 | |
主卷揚 | 提升力 | kn | 100 |
單繩速度 | m/min | 70 | |
鋼絲繩直徑 | mm | 24 | |
副卷揚 | 提升力 | kn | 60 |
單繩速度 | m/min | 54 | |
鋼絲繩直徑 | mm | 16 | |
行?走 | 行走速度 | km/h | 2.6 |
小離地間隙 | mm | 340 | |
接近角 | ° | 21 | |
離去角 | ° | 18 | |
整機 爬坡度 | 30 | ||
整機工作質量 （標準配置下不含鉆具） | t | 24 | |
外形尺寸 | 運輸狀態)(L×W×H) | mm | 10300×2600×3500 |
? ?山東巨匠機械有限公司專業生產樁工機械，主要產品有履帶機鎖桿旋挖鉆機、履帶方桿旋挖鉆機、輪式旋挖鉆機、酞陽能光伏打樁機、履帶式長螺旋打樁機、輪式長螺旋打樁機、雙排座打樁機、步履式打樁機，歡迎來電洽談業務！
