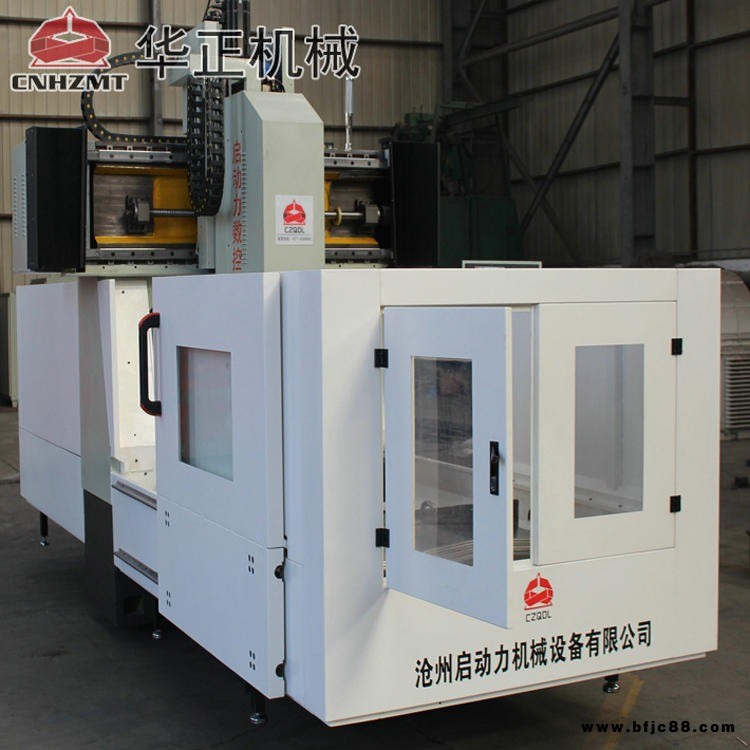

| 類型 : | 龍門鉆床 | 品牌 : | 華正 |
| 型號 : | PD1610 | 控制形式 : | 數控 |
| 產品類型 : | 全新 | 是否庫存 : | 是 |
| 售后服務 : | 一年質保終身維護 | 主電機功率 : | 5.5/7.5 |
| 外形尺寸 : | 2000*3000*2300 | 軸數量 : | 三軸 |
| 主軸轉速范圍 : | 3000 | 主軸孔錐度 : | BT40 |
| 適用行業 : | 通用 | 布局形式 : | 立式 |
| 適用范圍 : | 通用 | 作用對象材質 : | 金屬 |
溫馨提示：
以上價格都不含包裝、運輸費、安裝費、(因原材料價格上下浮動,本產品價格調動及產品改型請以電話咨詢為準)。
機床型號介紹
型號 尺寸 主軸
PD2015型數控鉆床 長2米-寬1.5米 BT40主軸或BT50（可選中心出水主軸）
PD2016型數控鉆床 長2米-寬1.6米 BT40主軸或BT50（可選中心出水主軸）
加工視頻地址：*
PD3030型數控鉆床 長3米-寬3米 BT40主軸或BT50（可選中心出水主軸）
PD1010型數控鉆床 長1米-寬1米 BT40主軸（可選中心出水主軸）
加工視頻地址：*
PD1015型數控鉆床 長1米-寬1.5米 BT40主軸（可選中心出水主軸）
加工視頻地址：*
PD6025型數控鉆床 長6米-寬2.5米 BT50主軸（可選中心出水主軸）
一、機床用途
小型數控鉆床主要應用于圓形法蘭盤、鍋爐及熱交換器管板上高速鉆孔加工。機床可實現自動化、高精度、多品種、中小批量生產。
二、機床主要特點
1、床身、龍門等大型鑄鐵件，經過充分熱時效處理,高溫550℃退火且保溫不小于4小時，可有效消除內應力，因此動、靜態剛性俱佳，變形量很微小。
2、鉆削主軸采用7kW強過載專用主軸變頻電機驅動，低速扭矩大，可承受重切削負載，鉆削強勁有力，鉆削穩定性好。
3、數控系統采用國產凱恩帝或者廣數，配備相應伺服電機及伺服驅動器，兼容性好，功能強大且極容易操作。
4、關鍵傳動部件如直線滾柱導軌、精密滾珠絲杠副等安裝精度極高。比如直線導軌有安裝基準面，緊固后用0.04mmm塞尺檢查，不得插入；直線導軌之間的平行度允差0.05/1000；滾珠絲杠與直線導軌的平行度允差0.03/1000等。
5、可加裝液壓夾具，自動夾緊圓形法蘭，極大提高加工效率。
三、機床主要結構
本機床主要有床身、工作臺、龍門、鉆削動力頭、液壓系統、冷卻系統、自動潤滑系統、數控系統、電氣系統、排屑器等組成。
數控鉆床龍門
龍門采用鑄造鑄鐵而成，設計時充分考慮到用材和布筋的合理性，又經充分的人工時效處理，消除內應力，因此動、靜態剛性俱佳，變形量很小。
在龍門前面安裝有兩條高承載力的直線滾動導軌副；在導軌之間配有一根精密滾珠絲杠副，螺母帶動橫向溜板在Y向移動。橫向溜板的兩側安裝有柔性防護罩。
數控鉆床鉆削頭
動力箱滑枕的垂直（Z軸）運動由直線滾柱導軌副導向，由伺服電機通過滾珠絲杠副驅動。
動力箱為剛性精密主軸箱，采用臺灣BT50內冷主軸，可使用硬質合金內冷鉆頭，精度高。
配備臺灣液壓打刀缸，裝卸刀具極為方便。
主軸電機采用強過載型專用主軸變頻電機，經同步帶進行驅動主軸，轉速范圍廣。
數控鉆床排屑機
采用平板鏈式排屑器，置于床身內部，鐵屑和冷卻液均匯集到排屑器中，鐵屑被運送到運屑車中，排屑極為方便，冷卻液經排屑器回流到冷卻水箱中。
數控鉆床液壓夾具
設備安裝調試
1、設備運到貴廠后，安裝調試人員根據整體平面布置圖和各工位的平面布置圖、地基圖將各工位設備安裝到位。然后接通水、電、氣，為設備調試做好準備。生產廠家負責協助。
2、安裝調試人員由鉗工、電工、電氣工程師、機械工程師等組成，根據需要派遣，完成設備的安裝、管線連接、設備調試、試生產、調整生產節拍及焊接質量、操作人員培訓、設備驗收等工作
