| 品牌 : | SIEMENS/西門子 | 型號 : | VKF42 |
| 加工定制 : | 否 | 閥體材料 : | 球墨鑄鐵 |
| 公稱通徑 : | DN50-DN600 | 工作介質 : | 水 |
| 連接方式 : | 對夾 |

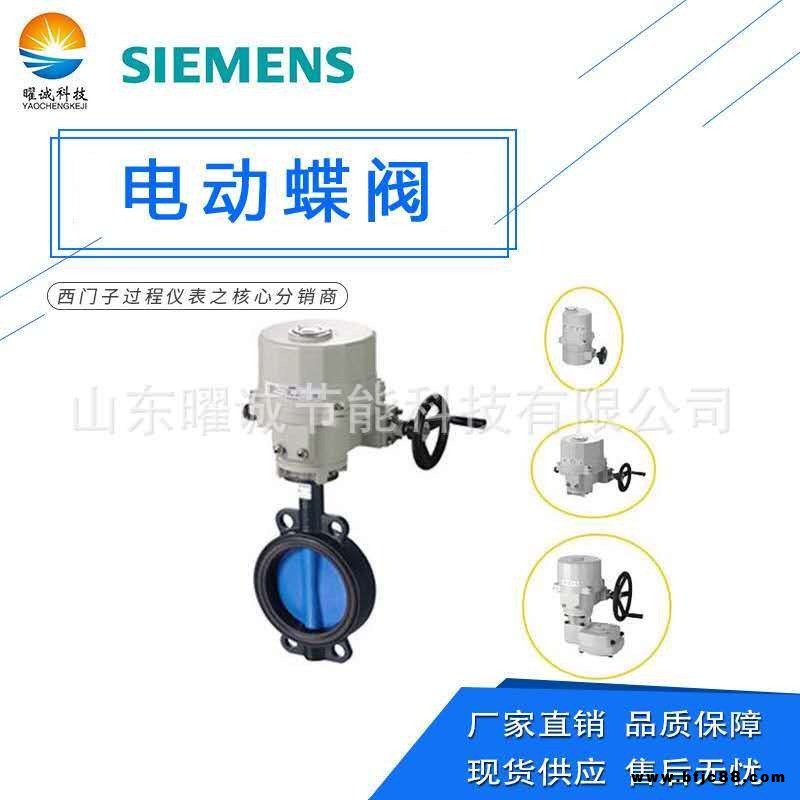

高質量的產品保證了您的安全，滿足您各種樓宇及工業應用的暖通控制要求和可靠運行。延承原有電動蝶閥的優良品質，西門子又推出新型電動蝶閥。新型電動蝶閥尺寸規格齊全，高壓差下密封嚴密、提供開關量或連續調節控制，可以滿足您不同的控制系統要求。
蝶閥VKF42簡介
－可實現開關量和模擬量調節。用于兩位（SPDT)或DC0..10V控制信號
· 灰鑄鐵或球墨鑄鐵閥體
· DN 50...600
- 耐溫：-10..80
· kvs 65...37,000 m3/h
· 適用于符合 ISO 7005 的 PN 16 配對法蘭
· 密封性符合 ISO 5208，泄漏等級為 A 級
· 無需維護
· 可以配備 SQL321B.. 或 SQL361B.. 電動執行器
－EPDM密封，符合ISO 7005的 PN6、PN10、PN16的法蘭間連接
---用于在暖通空調系統中作為電動閥或截止閥使用。
－用于閉環系統或開環系統中，介質可為冷凍水、低溫熱水、生活熱水、冷水或淡水的控制
---用于制冷機和冷卻塔順序控制
---換熱器或整個換熱站水流的通斷控制
蝶閥VKF42技術參數
角 行 程 90度
介質溫度 -10...80
公稱直徑 DN40...DN600
允許工作壓力 1600kPa
VKF42系列產品型號：VKF42.50 VKF42.65 VKF42.80 VKF42.100 VKF42.125 VKF42.150 VKF42.200 VKF42.250 VKF42.300 VKF42.350 VKF42.400 VKF42.450 VKF42.500 VKF42.600
VKF42適用開關量執行器： SQL321B25、SQL321B50、SQL321B150、SQL321B270、SQL321B570，SQL321B1400，SQL321B2650；
VKF42適用模擬量執行器：SQL361B50，SQL361B150，SQL361B270，SQL361B570，SQL361B1400，SQL361B2650
DN 50…200 蝶閥適用于 PN 10、PN 16 法蘭。
DN 250…600 蝶閥僅適用于 PN 16 法蘭！
請不要使用額外的法蘭密封墊。
機械設計
灰鑄鐵或球墨鑄鐵閥體，帶有 EPDM 閥座和上下軸設計。
閥座也用作法蘭間的密封，介質和閥體之間因此沒有接觸。
閥門內有一個可旋轉的閥板（旋轉角度 360°）。閥板的位置由位于閥軸頂部的槽口指示
VKF42.. 蝶閥無需維護。
在對閥門、執行器或組裝配件進行任何維護之前，請執行以下操作：
· 關閉泵和電源
· 關閉管道中的主要截止閥
· 釋放管道上的壓力并使其完全冷卻
如果需要，斷開接線端子連接。
只有在正確安裝執行器后才可以調試閥門。
設備組合
蝶閥 | 電動執行器 | |||||||
兩位信號 | SQL321B25 SQL361B50 | SQL321B50 SQL361B50 | SQL321B150 SQL361B150 | SQL321B270 SQL361B270 | SQL321B570 SQL361B570 | SQL321B1400 SQL361B1400 | SQL321B2650 SQL361B2650 | |
DC0..10V | ||||||||
Kvs m3/h | Dps [kPa] | |||||||
VKF42.50 | 65 | 700 | ||||||
VKF42.65 | 140 | 700 | ||||||
VKF42.80 | 210 | 700 | ||||||
VKF42.100 | 470 | 700 | ||||||
VKF42.125 | 750 | 700 | ||||||
VKF42.150 | 1250 | 700 | ||||||
VKF42.200 | 3100 | 700 | ||||||
VKF42.250 | 4050 | 700 | ||||||
VKF42.300 | 7500 | 700 | ||||||
VKF42.350 | 1025 | 700 | ||||||
VKF42.400 | 14100 | 700 | ||||||
VKF42.450 | 18500 | 700 | ||||||
VKF42.500 | 24000 | 700 | ||||||
VKF42.600 | 37000 | 700 | ||||||
