| 是否進口 : | 否 | 產地 : | 山東 |
| 品牌 : | 路邦 | 型號 : | CG2-150 |
| 類型 : | 等離子切割機 | 電流 : | 直流 |
| 控制方式 : | 自動 | 驅動形式 : | 半自動 |
| 用途 : | 金屬切割 | 頻段 : | 中頻 |
| 切割厚度 : | 100 | 訂貨號 : | 215-6 |
| 貨號 : | 215-6 | 作用對象 : | 金屬 |
| 作用原理 : | 脈沖 | 等離子源 : | 乙炔 |
| 頻率 : | 50 | 輸入電壓 : | 220 |
| 額定輸入電源容量 : | 直流 | 輸出電流調節范圍 : | 60 |
| 空載電壓 : | 22 | 額定負載持續率 : | 90 |
| 功率 : | 24 | 功率因素 : | 氣源 |
| 效率 : | 50-750mm/min | 絕緣等級 : | A級 |
| 外殼防護等級 : | A級 | 安裝占地 : | 0.5 |
| 外形尺寸 : | 1490*335*800 | 工具凈重 : | 60 |
| 規格 : | CG2-150A,CG2-150 | 是否跨境貨源 : | 否 |
CG2-150等離子切割機，異性切割機，仿形火焰氣割機
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???
機器簡介
一、用途：
???是一種仿形切割機，可作為大批生產中同一種部件切割工作用的專用切割機，也是一種 率自動切割機，可以很方便的切割出各種形狀。由于其機身較小，而切割范圍較大，因此這種機器特別適宜于野外工作，同時也適宜于大、中、小型工廠使用。
??? ?

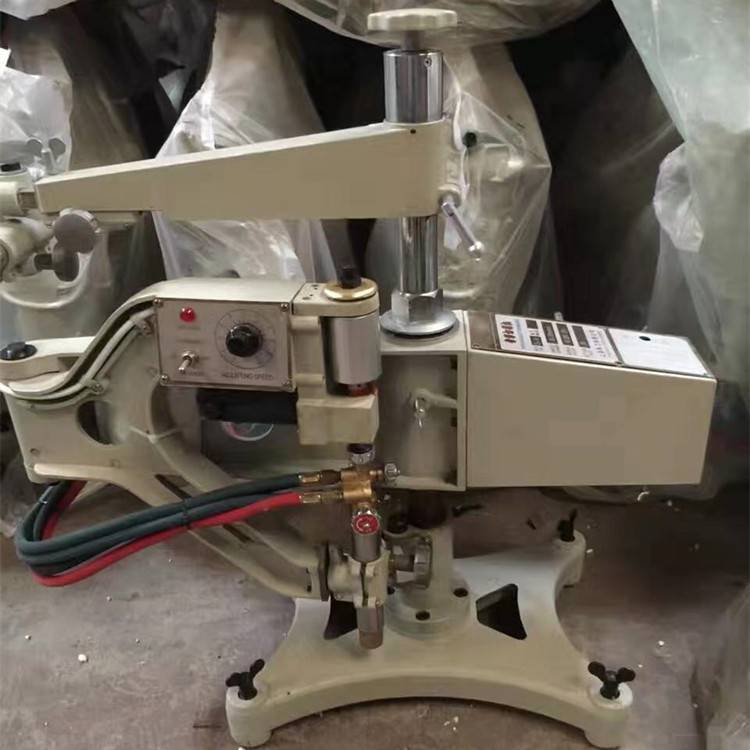

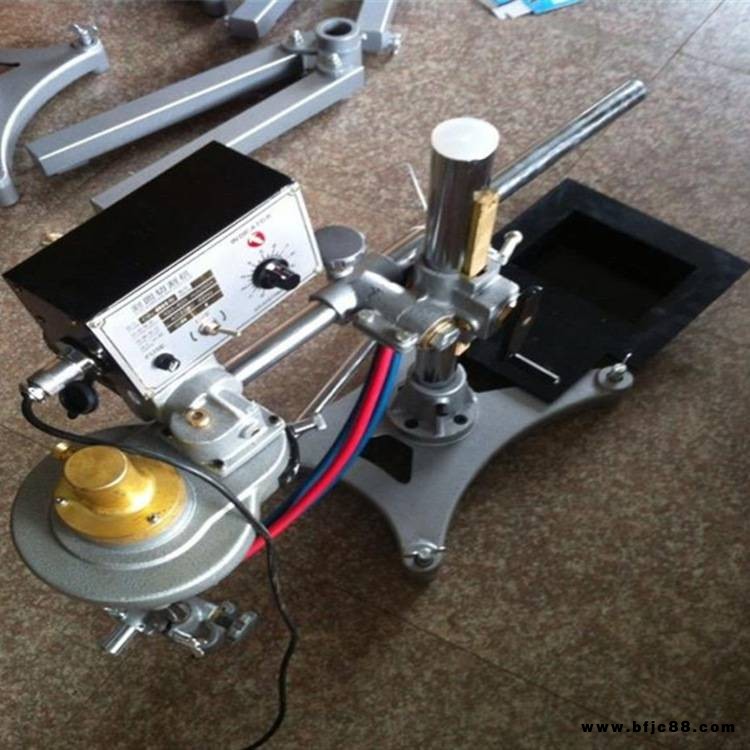

? CG2-150型外觀????????????????? CG2-150A型外觀
二、技術特性：
???（1）機身外形尺寸：???????? 1190×335×800mm（長×寬×高）
???（2）切割厚度：???????????? 8-60mm
???（3）切割速度：???????????? 50-750mm/min
???（4）切割圓直徑：?????????? φ600mm（CG2-150A型為直徑1800mm)
???（5）切割大正方尺寸：???? 500×500mm
???（6）切割長方形尺寸：?????? 400×900mm，450×750mm
???（7）切割直線長度：???????? 1200mm
（8）輸入電壓：???????????? AC220V?? 50Hz
（9）電動機：????????????? ZYT261/A5? DC110V24W?? 3600r/min
??三、結構特點及簡介：?????????????????????????????????????
?機器采用高強度的鋁錠精密壓鑄制成，具有重量輕、強度高、耐腐蝕等特點，其主要由機身、主軸、繪圖機構、割炬總成、型臂、底座和平衡錘組成。
???（1）調速系統采用了具有優越性能的集成電路控制器故具有下列一些特點：
??? a、能在規定的范圍內均勻調整速度，而不會使電動機性能發生變化，速度控制也很穩定。
??? b、用較小的控制電壓能直接控制電動機轉速，其控制能損耗很小。
??? c、電氣系統部分的溫升對電動機影響很小，使其壽命長，且維修簡易。
???（2）割炬位于基臂下面，當基臂沿樣板移動，割炬可以正確地割出與樣板相同的形狀。除上述一些特點外，尚有下列優點。
??? a、小巧，輕便、操作方便。
??? b、主軸固定在機座上，并作為主臂的支點，因沒有平衡裝置及磁鐵導輪。可使主在切割幅度的工作限度內任意移動而保持平衡狀態。
??? c、傳動部分采用滾動軸承，使機器運轉平衡。
??? d、機座下部裝有球形螺柱，可以固定，移動及控制平面度。
??? e、機器采用連鎖裝置，所以電動機的起動與切割氧的打開是同步的。
??? f、可以在垂直方向調節樣板上的滑尺位置。
??? g、只要專用割圓附件，便可作450mm范圍圓周長的切割工作。
???（3）電動機與減速機構，該機器采用永磁的直流伺服電動機，有正反轉開關作順逆方向旋轉，它直接與齒輪減速機構相連，以帶動磁滾輪旋轉。減速機構系三級減速傳動，速比為：1/175。
???（4）磁滾輪為直徑10毫米的磁鐵。
???（5）壓力開關是自動開閉系統中不可缺少的，當切割氣流過時，電器陸續被接通，使主軸轉動。
???（6）可逆轉換開關是一個可變開關，所以必須在機器停止后才可換，如果突然改變方向，會損壞電機，影響電機使用壽命。
