| 品牌 : | 龍貫 | 型號 : | XD371X |
| 結構形式 : | 垂直板式 | 加工定制 : | 否 |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 對夾 |
| 適用介質 : | 水油 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN32-300 |
| 公稱通徑 : | 32-300（mm） | 3C閥門類別 : | 工業 |
| 是否跨境貨源 : | 否 |
選擇“龍貫閥門”的4大理由
1.現貨批發、閃電發貨、承接定制
2.廠家直銷、提供增值稅專用
3.產品經專業機構認證、品質保障
4.交易、承諾質保18個月
5.誠招代理
可根據客戶需求進行加工 ，或者來樣加工
詳情可咨詢旺旺

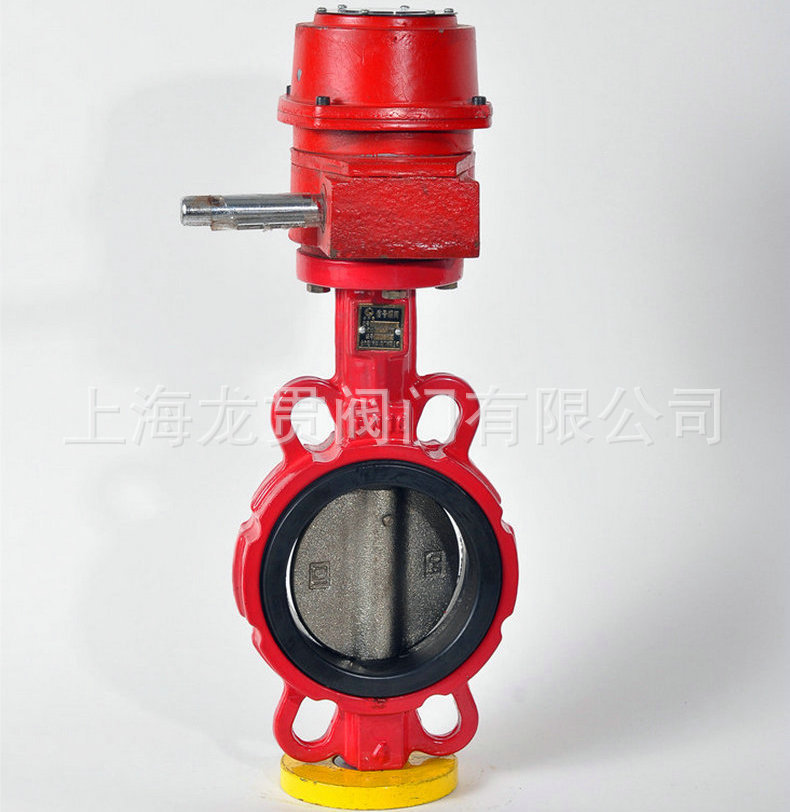

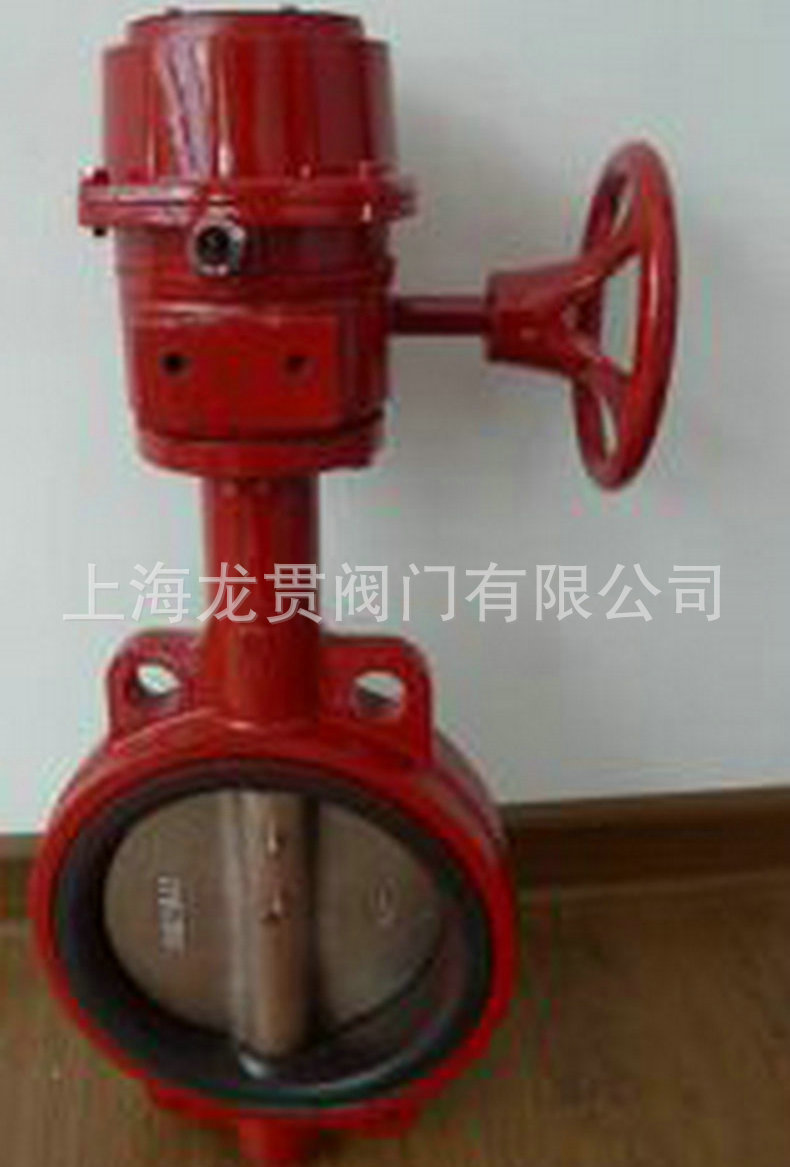

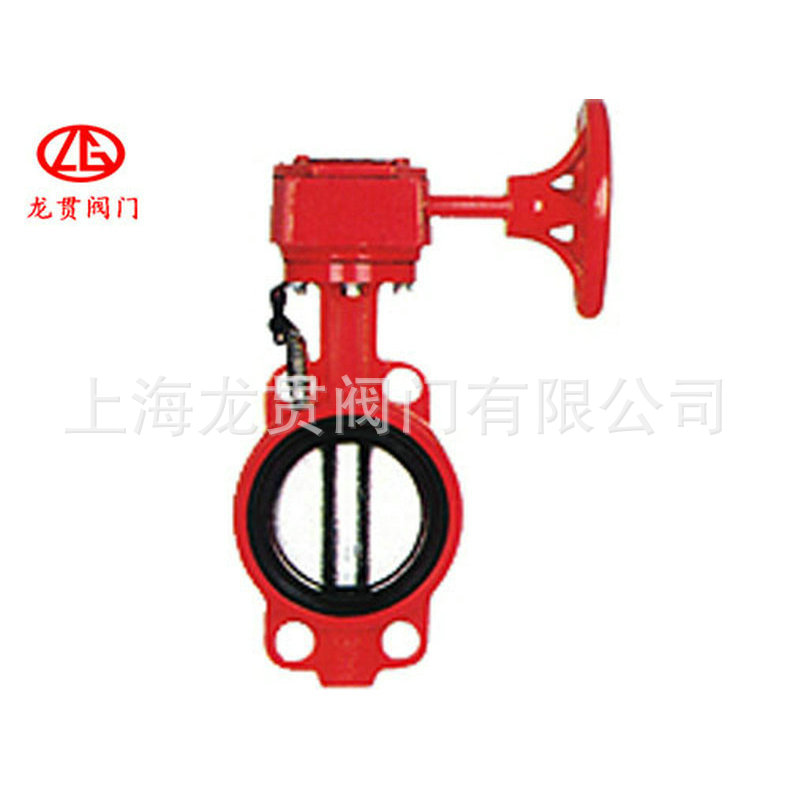

XD371X信號蝶閥用途及特點
XD371X信號蝶閥廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。
1、小型輕便，容易拆裝及維修，并可以任意位置安裝。
2、結構簡單、緊湊、90°旋轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、達到 密封，氣體試驗泄漏為零。
5、選擇不同零部件材質，可適用多種介質。
6、流量特性趨于直線，調節性能好。
7、啟閉試驗次數多達萬次，使用壽命長。
主要技術參數
公稱通徑 | DN(mm) | 50200 | ||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
適用介質 | 水、海水、油品 | |||
適用溫度 | 80 | |||
主要零部件材料
零件名稱 | 材料 |
閥體 | 鑄鐵、鑄鋼 |
蝶板 | 鑄鋼（表面處理）、鑄鐵（表面處理） |
密封圈 | 丁晴橡膠、氟橡膠 |
閥桿 | 2Cr13 |
填料 | 氟塑料、柔性石墨 |
主要外形及連接尺寸
公稱通徑 | 結構長度 | 外形尺寸（參考值） | 連接尺寸(標準值) | 參考重量 | |||||||
1.6MPa | |||||||||||
毫米 | 英寸 | L | H | H0 | A | B | D0 | D | D1 | n-d | |
50 | 2 | 43 | 102 | 362 | 200 | 200 | 160 | 165 | 125 | 4-18 | 15 |
65 | 2 1/2 | 46 | 112 | 382 | 200 | 200 | 160 | 185 | 145 | 4-18 | 17 |
80 | 3 | 49 | 120 | 400 | 200 | 200 | 160 | 200 | 160 | 8-18 | 19.5 |
100 | 4 | 56 | 137 | 434 | 200 | 200 | 160 | 220 | 180 | 8-18 | 23 |
125 | 5 | 64 | 162 | 480 | 200 | 200 | 160 | 250 | 210 | 8-18 | 28 |
150 | 6 | 70 | 174 | 550 | 280 | 280 | 240 | 285 | 240 | 8-22 | 48 |
200 | 8 | 71 | 207 | 615 | 280 | 280 | 240 | 340 | 295 | 12-22 | 53 |
250 | 10 | 76 | 242 | 694 | 280 | 280 | 240 | 405 | 355 | 12-26 | 94 |
300 | 12 | 83 | 284 | 829 | 420 | 520 | 350 | 460 | 410 | 12-26 | 124 |
