品牌 : | 龍貫 | 型號 : | 800X |
連接形式 : | 法蘭 | 驅動方式 : | 水力控制 |
流動方向 : | 單向 | 材質 : | 鑄鐵 |
形態 : | 隔膜式 | 公稱通徑 : | DN40-DN500 |
零部件及配件 : | 閥體 | 外形 : | 大型 |
標準 : | 國標 | 壓力環境 : | 常壓 |
工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
適用介質 : | 水 |
?

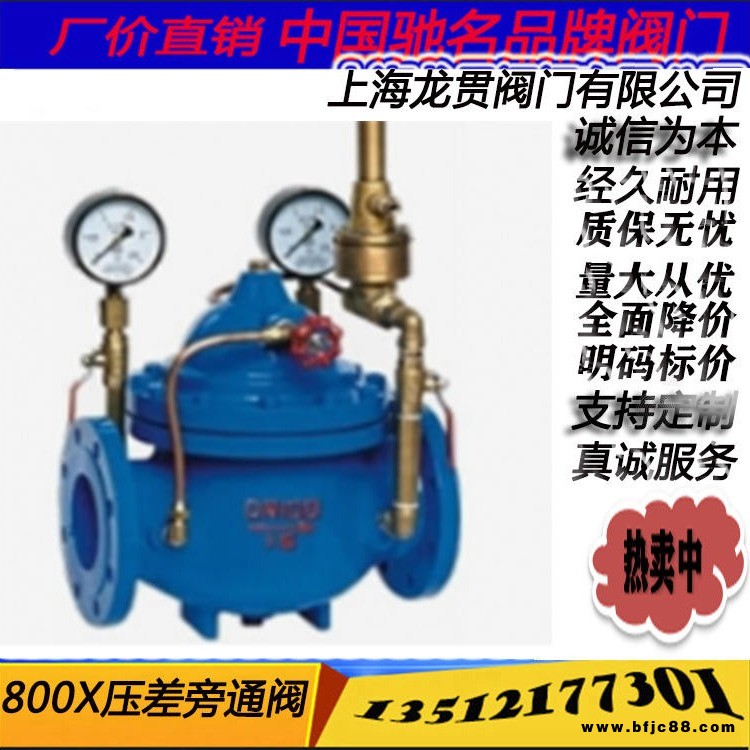

一、800X壓差旁通平衡閥產品概述:
? 800X壓差旁通平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。該閥門可提高系統的利用率,保持壓差的精確互定直,并可 限度地降低系統的噪音,以及過大壓差對設備造成的損壞。200X壓差平衡閥優越于其他平衡閥的地方在于它沒有執行機構,完全介質自身的壓力差來達到平衡系統的功能,節約能源及安裝空間,是一種智能型閥門
壓差旁通閥使用說明:? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??1.?使用前先檢查所有閘閥、球閥、針型閥是否在全通狀態? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??2.?觀測供/回水之間的壓力,根據壓差值調整壓差向?qū)чy,擰開向?qū)чy之上的頂帽,用活動扳手旋轉頂部螺桿,從上往下看,順時針旋轉,時壓差增加,逆時針旋轉時壓差減小,根據所需的左值進行旋轉,當壓差達到目的所需要求時,擰上頂帽,些時壓差就會保證在設定的壓差值,而不論管道的壓力變化如何。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
3.?主閥的動作速度可由針閥進行調整,當順時針旋轉時動作減慢,當逆時針旋轉時動作加快,正常情況下,針閥已設定好,而不需要進行調整。
二、注意事項:? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
?1、800X壓差旁通閥不要用于高于公稱壓力的管道上。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?2、800X壓差旁通閥不要用于其它不合適推薦的介質上。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?3、800X壓差旁通閥不要暴露于冰凍的溫度下。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?4、800X壓差旁通閥不能應用于由ACOL推薦的范圍之外。
三、安裝說明:? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1、裝卸:800X壓差旁通閥應小心裝卸,建議用軟的繩索起吊,以免損壞閥及配管,保護涂裝層,閥門應小心地放落地下,不能直接落于地面。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?2、安裝前的檢查:在裝卸到目的地后,首先按ACOL提供的說明書上的內容檢查確認,配管是否正確,連接是否可靠,運輸過程中有無對閥門進行損壞,各種零件是否完整。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
? ? ? ?3、旁通閥安裝前應清理管道中的雜質,檢查相應的法蘭應與閥門的法蘭的壓力等級,公稱通徑相一致,以保持管路的暢通。
? ? ? ?4、在壓差旁通閥前后,應安裝兩只閘閥,以檢測及維修時使用。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
? ? ? ? 5、壓差導向閥之感應壓力的管道應直接接在供水及回水管道上,以達到能準確反應供回管之間的壓差,為安裝使用的方便,可在感應管道上裝上小球閥。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ??6、壓差向?qū)чy上兩個接壓口,上面一個口接到回水管道上,下面一個口接到供水管道上。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 四、800X壓差旁通閥 安裝示意圖:?????????
