| 品牌 : | 國電西高 | 型號 : | GDCR030 |
| 加工定制 : | 是 | 規格 : | 115mm×70mm×33mm |
| 重量 : | 180g | 分 辨 率 : | 1uA AC |
| 鉗口尺寸 : | 25mm×30mm | 量 程 : | 0～60A AC |
以上價格不作參考，具體價格請與我司銷售員聯系

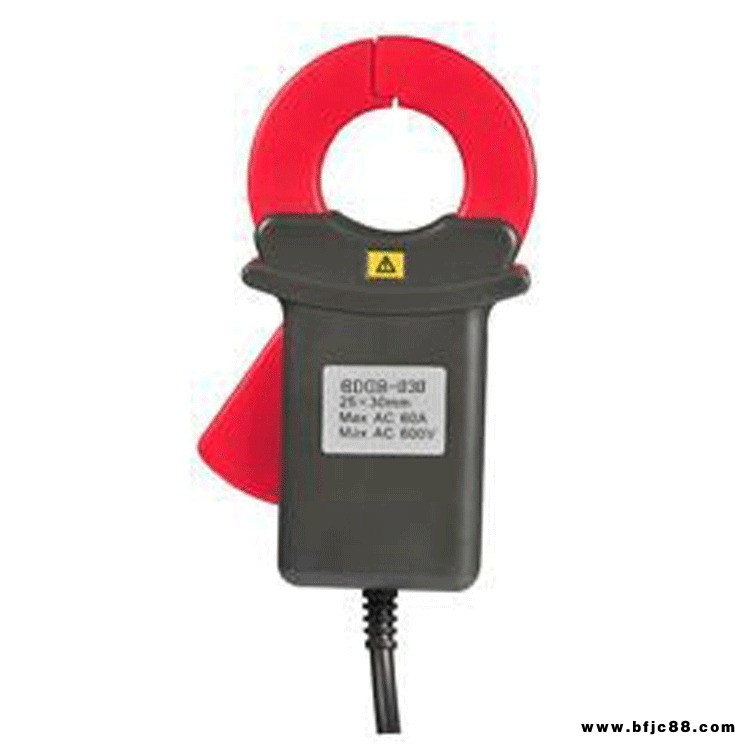

產品概述
GDCR030高精度鉗形漏電傳感器適用于高精度的交流漏電流、電流、高次諧波電流、相位、電能、功率、功率因數等檢測。采用 新CT技術，便攜式、鉗形設計，不必斷開被測線路，非接觸測量，安全、快速，鉗頭雙層屏蔽，外界磁場的影響極小，確保了常年無間斷測量的高精度、高穩定性、高可靠性。可以連接相位檢測分析儀、工業控制裝置、數據記錄儀、示波器、諧波分析儀、電力質量分析儀、高精度數字多用表等。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。
產品參數
功 ???能 | 交流漏電流、電流、高次諧波電流、相位、電能、功率、功率因數等檢測 |
檢測方式 | 鉗形CT |
鉗口尺寸 | 25mm×30mm |
量 ???程 | 0～60A AC |
分 辨 率 | 1uA AC |
精度等級 | ±1.0%FS (50Hz/60Hz；23℃±2℃，70%RH以下，導線處于鉗口中 心位置) |
匝 ???比 | 1:800 |
相位誤差 | ≤2°(50Hz/60Hz；23℃±2℃) |
參考負載 | RL：0～600mA≤300Ω；0～6A≤30Ω；0～60A≤3Ω； |
輸出方式 | 電 應輸出 |
輸出接口 | φ3.5mm音頻插頭 |
輸出線長 | 2m |
電場干擾 | 外電場100A靠近10mm時約5mA |
導線位置 | 被測試導線處于鉗口的中 心位置 |
頻 ???率 | 45Hz～60Hz(測試大電流時) |
頻率特性 | 10Hz～100KHz |
線路電壓 | AC 600V以下線路測試 |
外形尺寸 | 長115mm×寬70mm×厚33mm |
質 ???量 | 180g |
工作溫濕度 | -20℃～50℃；80%rh以下 |
存放溫濕度 | -10℃～60℃；70%rh以下 |
絕緣強度 | AC 3700V/rms(鐵心與外殼之間) |
適合安規 | IEC1010-1、IEC1010-2-032、污染等2、CAT?Ⅲ(600V) |
