| 品牌 : | 溫州弘凌 | 型號 : | H12W-16P/R |
| 材質 : | 不銹鋼 | 連接形式 : | 螺紋 |
| 加工定制 : | 否 | 種類 : | 立式 |
| 結構形式 : | 立式 | 公稱通徑 : | DN15-80 |
| 適用介質 : | 蒸汽 | 形態 : | 彈簧式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 自動防介質倒流 |
| 工作溫度 : | 高溫 | 類型(通道位置) : | 二通式 |
| 售后服務 : | 質量問題包退換，提供安裝批導 | 使用壽命 : | 3到8年 |

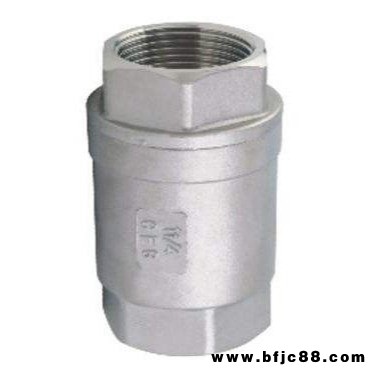

H12W絲扣止回閥精度高、外觀美、造型小、帶有彈簧裝置、垂直或水平安裝均可等特點。主要適應管道系統中防止介質倒流使用。
工作壓力：H12型為6-16Mpa H13型為4-32Mpa
工作介質：水、油、液體
使用溫度：420材料：銅、不銹鋼304、不銹鋼316、不銹鋼316L
H12W不銹鋼止回閥結構圖
與主要尺寸：
本閥由1.閥體 3.閥瓣 4.彈簧 6.接頭等零件組成
公稱通徑 DN(mm) | ZG | H | L |
15 | 1/2 | 73 | 43 |
20 | 3/4 | 85 | 48 |
25 | 1 | 95 | 55 |
32 | 1-1/4 | 113 | 73 |
40 | 1-1/2 | 138 | 86 |
50 | 2 | 156 | 98 |
