| 品牌 : | 溫州弘凌 | 型號 : | HC42X |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 種類 : | DRVZ |
| 結構形式 : | 彈簧式 | 公稱通徑 : | DN25-600 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |

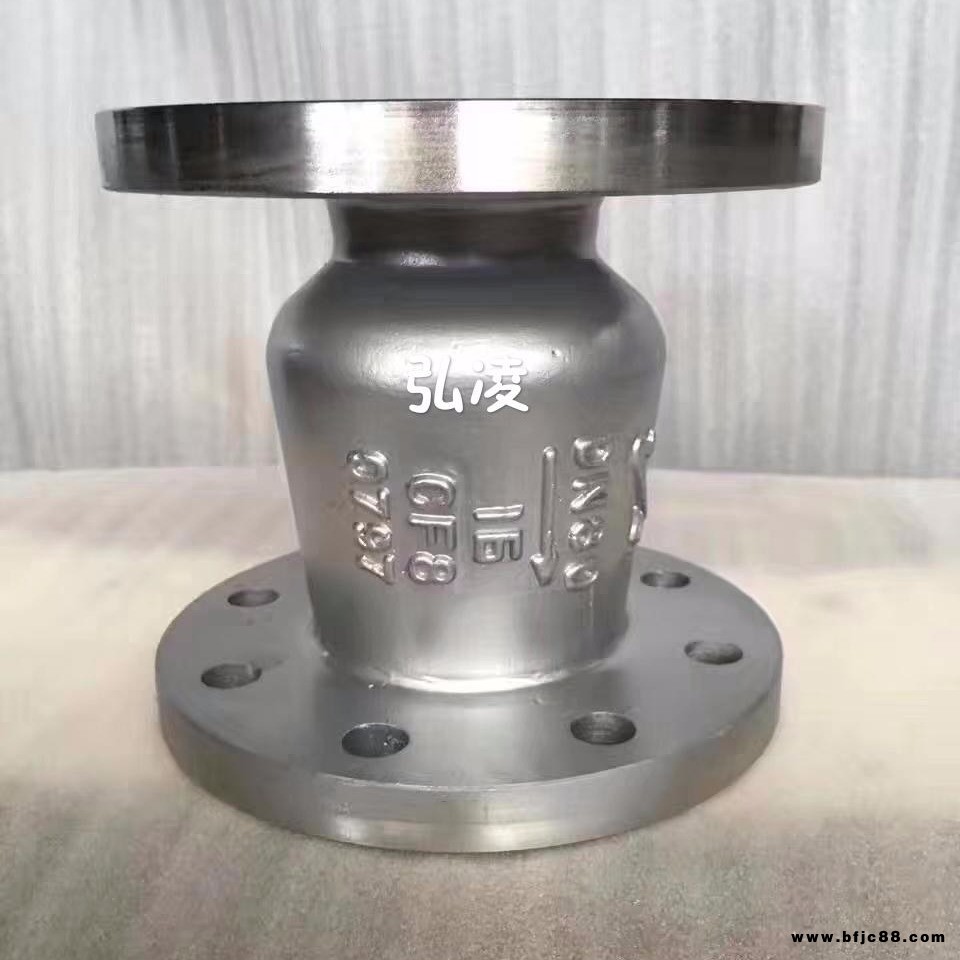

HC42X(DRVZ)靜音止回閥 立式安裝 長系系列。主要由閥體、閥座、導流體，閥瓣，閥桿及彈簧等主要零件組成，內部流道采用流線型設計，壓力損失極小。閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成了靜音關閉的特點。.
一、用途：適用于給水、排水、消防、暖通系統，可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞（注意：按箭頭方向安裝）。
HC42X(DRVZ)靜音止回閥 立式安裝 長系系列工作原理：在沒有介質流過閥體時，閥瓣在彈簧彈力的作用下，總處于關閉狀態。閥瓣的開啟和關閉及開啟度的大小主要決定于閥門進口端與出口端之間的壓力差。如果進口端的壓力大于出口端壓力與彈簧彈力的總和時，閥瓣開啟。只要有壓力差存在，閥瓣則一直處于開啟狀態，同進壓力差的大小也決定了閥瓣開啟度的大小。如果出口端壓力與彈簧彈力的總和大于進口端壓務時，閥瓣則關閉且一直處于關閉狀態。
由于閥瓣的開啟和關閉是處于一個動態的力平衡系統中，不管進口端的介質壓力變化如何，此閥動行平穩，且無噪音、安全故障少。
三、主要技術參數
法蘭標準：GB/T17241.6 、GB/T9113.1、ANSI B16.5、BS4504等
試驗標準：GB/T13927 、JB/T9092 、API598
型號 | 公稱壓力 | 試驗壓力PS(MPa) | 工作溫度 | 適用介質 | |
殼體 | 密封 | ||||
H42X | 1.0 | 1.5 | 1.1 | ≤80 | 水及弱腐蝕性流體 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 | |||
HC42X(DRVZ)靜音止回閥 立式安裝 長系系列主要外形尺寸
型號 | HC42X | ||||||||||||
DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
H | 120 | 150 | 180 | 240 | 255 | 350 | 450 | 500 | 550 | 575 | 600 | 650 | 700 |
主要零件材料：
1-閥體 | 2-密封圈 | 3-閥瓣 | 4-閥桿 | 5-彈簧 | 5-導流體 |
鑄鋼、鑄鐵、球墨鑄鐵等 | 丁腈橡膠等 | 碳鋼 | 2Cr13 | 不銹鋼 | 材質同閥體 |
