| 品牌 : | 溫州弘凌 | 型號 : | HH47X-10 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 適用介質 : | 弱酸堿介質 | 壓力環境 : | 常壓 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 類型(通道位置) : | 二通式 | 介質溫度 : | 120 |
| 用途 : | 止回 |
本廠生產的HH47X、HH47H、H47XF、HH47X(H)蝶式緩沖止回閥，主要用于工業循環供排水，污水處理廠以及高層住樓高級賓館加壓輸出水泵的出口處，防止管網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。
在設計上充分考慮了使用環境的要求，曾多次進行技術改進。該閥主要由閥體、蝶板、緩沖裝置等組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城市排污的 產品。
HH47X(H)蝶式緩沖止回閥工作原理及調試：

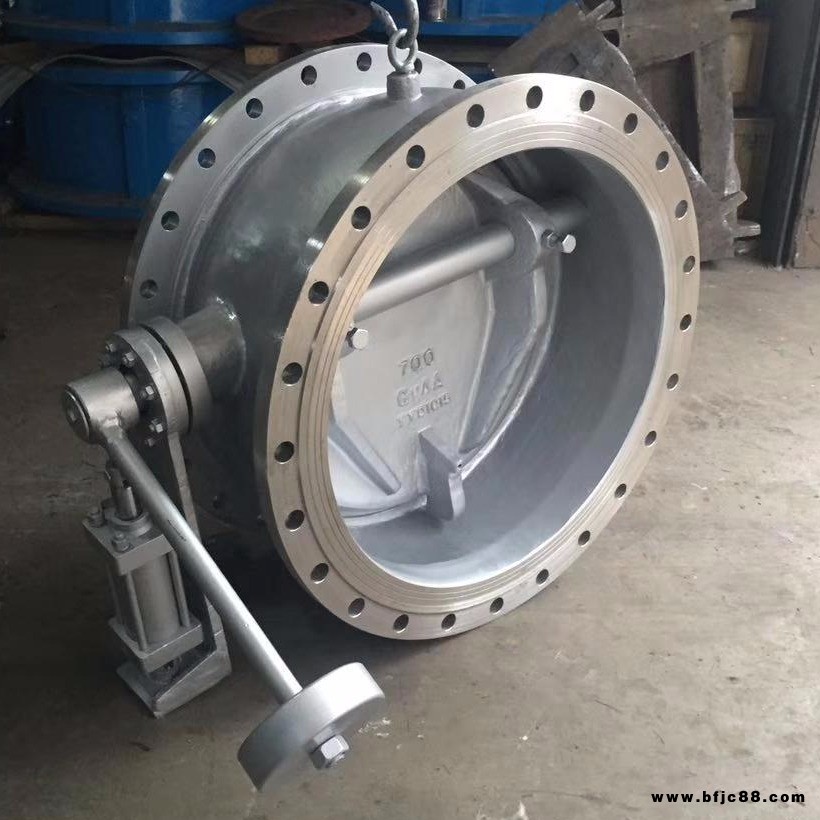

本閥主要由閥體、蝶板、重錘、緩沖油缸等組成。緩沖油缸由兩個油腔組成。它們之間內部由球閥連接，外部帶重錘，當閥門開啟時。介質水推動蝶板，這時緩沖油缸內的液壓油通過其內部的球閥緩慢從油缸上腔流入下腔。當閥門關閉時液壓油緩慢回流上腔。由于平衡錘和高壓沖擊不大，將下腔的油壓縮。下腔內被壓縮的高壓油緩慢流入上腔，從而使閥瓣緩慢關閉，限制了破壞性的水錘產生
適用介質：水、油、污水、海水
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
HH47蝶式緩沖止回閥主要零部件材料:
零件名稱 | 閥體 | 蝶板 | 閥桿 | 重錘 | 助關裝置 |
材質 | 灰鑄鐵、鑄鋼 | 鑄鋼 | 不銹鐵 | 鑄鐵 | 鑄鋼 |
?
HH47蝶式緩沖止回閥主要外形連接尺寸?(單位：mm)
DN（mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 |
H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 |
B1 | 540 | 600 | 650 | 710 | 770 | 830 | 900 | 1090 | 1200 | 1320 | 1420 | 1550 | 1780 | 2000 |
