| 品牌 : | 溫州弘凌 | 型號 : | HH49X(H) |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 否 | 結構形式 : | 蝶型 |
| 公稱通徑 : | DN50-1800 | 適用介質 : | 水 |
| 形態 : | 蝶式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |

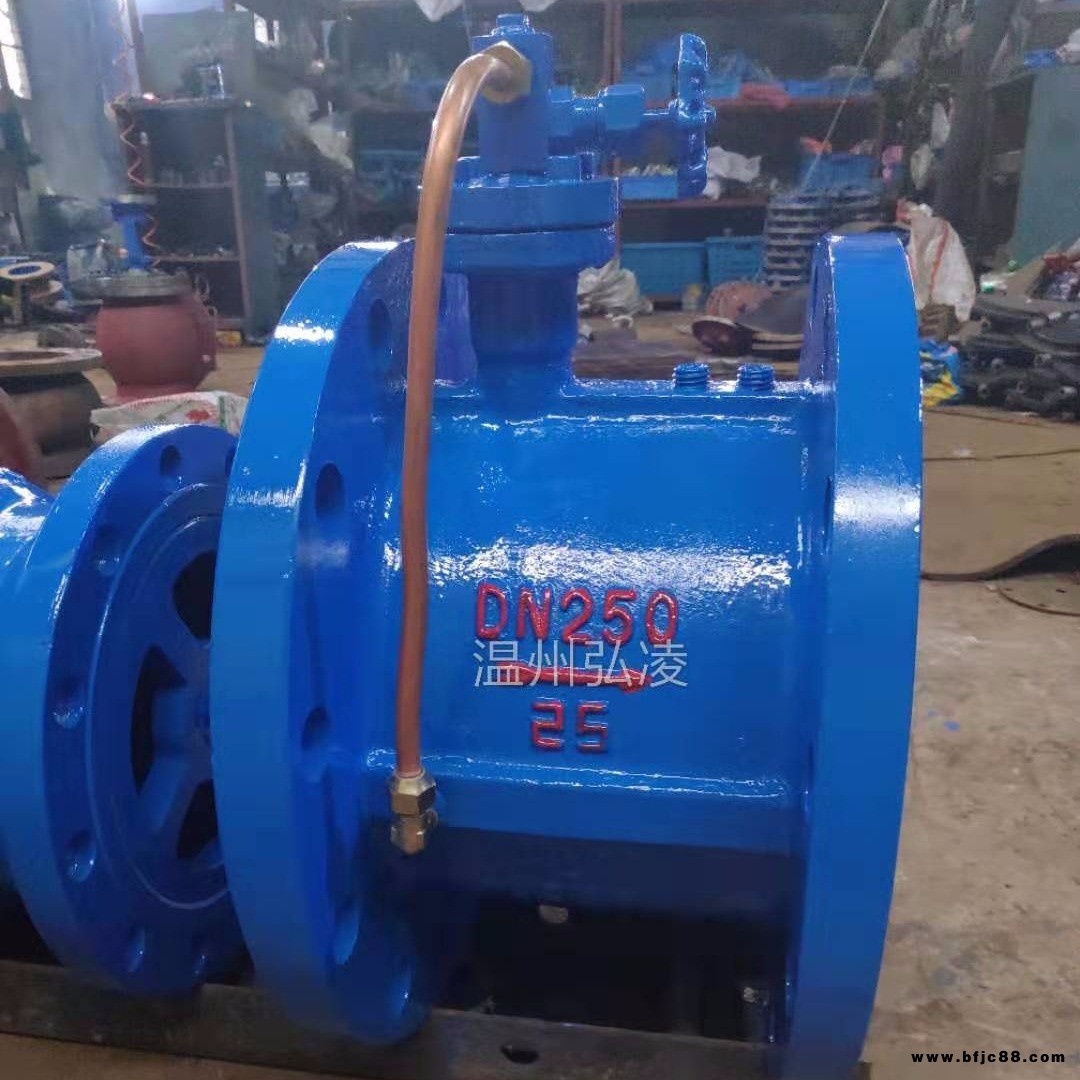

HH49X(H) 蝶型消聲止回閥 微阻緩閉止回閥主要用于凈水、源水、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流消除破壞性的水錘，保護管道、使水泵安全運行。
◇特點
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，長期運動不失靈，能有效地控制閥瓣緩慢關閉，可消除破環性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、在閥瓣上設有助關彈簧，啟閉平穩，無震動，無噪音。
5、比其它止回閥流阻小，有明顯的節能效果。
◇主要零部件材料
零件名稱 | 材料 |
閥體 | 灰鑄鐵、碳鋼、球墨鑄鐵、不銹鋼 |
閥瓣 | 鑄鋼、球墨鑄鐵、不銹鋼 |
閥桿、彈簧 | 不銹鋼 |
緩閉裝置、微量調節閥 | 不銹鋼 |
HH49X(H) 蝶型消聲止回閥 微阻緩閉止回閥主要技術參數
公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度 | 適用介質 | 緩閉時間 |
1.0 | 1.5 | 1.1 | ≤80℃
| 清水、污水、海水 | 3-60秒 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 |
