| 品牌 : | 溫州弘凌 | 型號 : | ZAZP、ZAZN |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN15-400 |
| 壓力環境 : | 高壓 | 工作溫度 : | 400 |
| 流動方向 : | 單向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 執行器 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |

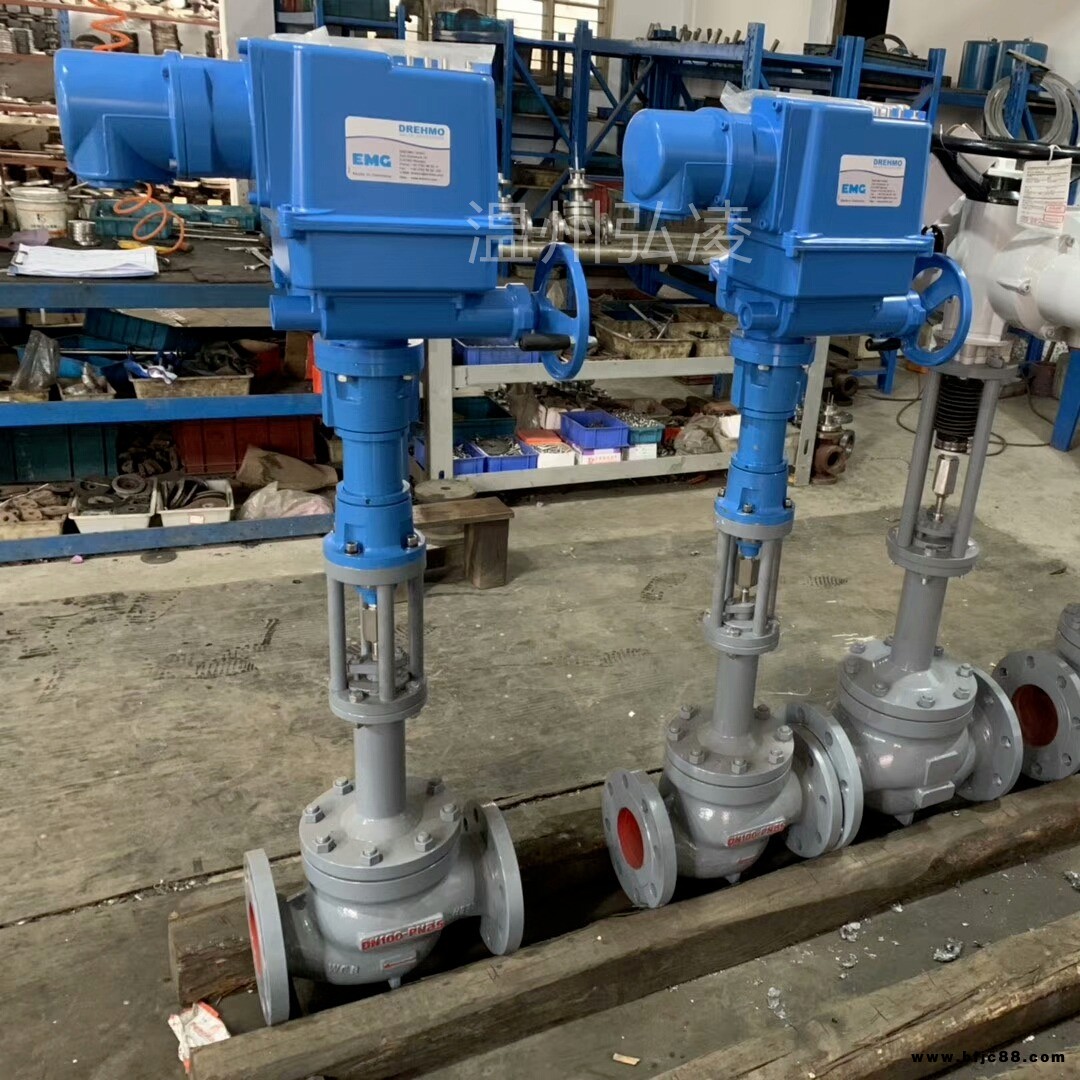

電動高溫調節閥 蒸汽調節閥概述：
ZAZ（P、N、M）型電動調節閥由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
電動調節閥規格與技術參數：
公稱通徑DN(mm) | 3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
額定流量 | 單座 | P | 0.08～0.8 | 1.2～5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||
雙座 | N | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |||
套筒 | M | 15 | 20 | 30 | 75 | 115 | 240 | 350 | ||||||||
公稱壓力(MPa) | 1.6 4.0 6.0 | |||||||||||||||
行程 | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||
電動執行器型號 | DKZ-310/310C | DKZ-410/410C/510/510C | DKZ-510/510C | |||||||||||||
信號 | Ⅱ型0-10mA DC Ⅲ型4-20mA DC | |||||||||||||||
介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | |||||||||||||||
流量特性 | 直線 百分比 | |||||||||||||||
可調范圍 | 30:1 | |||||||||||||||
電源電壓 | 220VAC 50～60Hz | |||||||||||||||
作用方式 | 電開式（K） 電閉式（B） | |||||||||||||||
閥 | 公 | 0.6 | 低溫： ZG1Cr18Ni9Ti | |||||||||||||
1.6 | 常溫:HT200 ZG230-450 | |||||||||||||||
4.0 | 低溫: ZG1Cr18Ni9Ti | |||||||||||||||
常溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
中溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
6.4 | 低溫:ZG1Cr18Ni9Ti | |||||||||||||||
常溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
中溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
法蘭尺寸 | 管連接 | 鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59 | ||||||||||||||
法蘭型式 | 法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式 | |||||||||||||||
閥芯材質 | 1Cr18Ni9Ti | |||||||||||||||
上閥蓋型式 | 普通式（常溫型），熱片式（中溫型），長勁式（低溫式） | |||||||||||||||
電動調節閥主要技術性能指標：
| 項目 | 指標 | ||
| 基本誤差％ | ±5.0 | ||
| 回差％ | 3.0 | ||
| 死區％ | 3.0 | ||
| 泄漏量 | 單座閥 | 10 -4 ×閥額定容量 | |
| 雙座閥 | 10 -3 ×閥額定容量 | ||
| 套筒閥 | 10 -3 ×閥額定容量 | ||
電動高溫調節閥 蒸汽調節閥
允許壓差：
（雙座調節一般可承受較大壓差，單座調節閥差壓可參考下表先用）
| 使用情況 | 閥芯處于流開狀態，關閉時閥后壓力P2＝0 | ||||||||||
| 公稱通徑 DN（mm） | 閥座直徑 DN（mm） | 執行機構 有效推力 （N） | 允許壓差（sMPa） | ||||||||
| 電動直通單座調節閥 | |||||||||||
| PN1.6（MPa） | PN6.4（MPa） | ||||||||||
| 3/4 | 3 | 4 | 5 | ||||||||
| 6 | 7 | 8 | |||||||||
| 20 | 10 | 12 | 15 | 20 | 400,1000,2500 | 公稱壓力 | 3.8 | 2.7 | 1.7 | 1.0 | |
| 公稱壓力 | 4.34.3 | 2.5 | |||||||||
| 25 | 26 | 400,1000,2500 | 0.5 | 公稱壓力 | 0.6 | 3.6 | |||||
| 32 | 32 | 0.4 | 公稱壓力 | 0.4 | 2.3 | ||||||
| 40 | 40 | 400,1000 2500，6400 | 0.7 | 1.0 | 0.7 | 1.5 | |||||
| 50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | ||||||
| 65 | 66 | 6400，16000 | 1.4 | 1.4 | |||||||
| 80 | 80 | 1.0 | 1.0 | ||||||||
| 100 | 100 | 0.6 | 0.6 | ||||||||
| 125 | 125 | 6400，16000 | 0.5 | 1.0 | 0.5 | 1.0 | |||||
| 150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | ||||||
| 200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | ||||||
| 250 | 16000 | 0.3 | 0.3 | ||||||||
| 300 | 0.2 | 0.2 | |||||||||
