| 品牌 : | 溫州弘凌 | 型號 : | KVRJP/M |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN50 |
| 適用介質 : | 水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質, ,氮?dú)?氧氣, ,液化氣,空氣 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電子 | 零部件及配件 : | 執行器 |
| 類型(通道位置) : | 二通式 | 標準 : | 國標 |
| 密封形式 : | 軟密封型 |

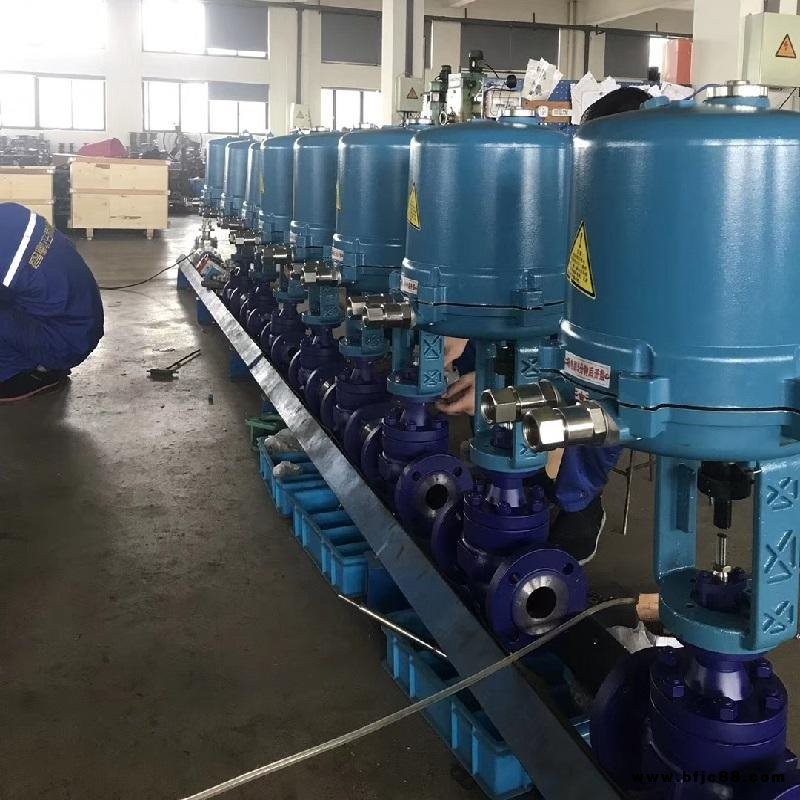

?溫州弘凌KVRJP型防爆電動調節閥
KVRJP/M系列頂部導向型控制閥，適用于過程控制技術方面的大多數應用場合，特別適用于在具有某種要求的工作下應用，由于其調節范圍寬，可選擇不同曲面的閥芯，及其在關斷狀態下的高度密封性。當配上氣動或電動執行機構時，KVRJP/M系列閥可實現高分辨的比例控制。其它各種附件，如氣動或電動定位器，電/氣轉換器、限位開關，閥位傳送器等，可在幾乎所有各種過程技術控制回路中加以配合使用。
防爆電動調節閥技術數據
壓力等級：0.6~6.4Mpa
口徑范圍:DN20~300
連接方式:法蘭式按GB9115.7-88;GB9115.9-88;GB9115.19-88;JB79-59
流量特性:等百分比特性,直線特性和快開特性
泄漏等級:符合GB/T4213-92 IV級規定,軟閥座:V級
基本誤差:氣動(帶定位器)±1%;電動±1.0%
回??? 差:氣動(帶定位器)≤1%;電動≤1%
死??? 區: 氣動(帶定位器)≤0.4%;電動≤1%
可調范圍:50:1
溫度范圍:常溫型:-20~200℃;
延長型:-60~20℃;+200~450℃
注:低溫型和波管密封型、保溫夾套型等特殊要求的調節閥,訂貨時請說明.
S防爆電動調節閥主要零件材料
閥體、閥蓋:HT200、ZG251、ZG1Cr18Ni9Ti; ZG1Cr18Ni12Mo2Ti
閥內件:2Cr18Ni9Ti(需要特殊材料或硬化處理與廠方商洽)
填料:聚四氟乙稀、柔性石墨
墊片:橡膠S棉板、1Cr18Ni9Ti不銹鋼S棉纏繞墊片
防爆電動調節閥執行機構
根據工況和用戶的需求,可配置德國PSL、日本工裝3810L和國產ZAZ等系列一體化電動執行機構;或FOXBORO的PA、PBS和國產ZH等系列氣動薄膜執行機構.詳細說明見各執行機構說明書.控制信號可選4-20mA電流信呈或1~5V電壓信號(訂貨時請說明).
性能參數
1、氣動時氣源壓力0.14Mpa,彈簧范圍20~100Kpa
2、本表以標準規格執行機構為計算基礎.如 工作壓差超出表列范圍,可向廠方提出,采取適當?shù)慕鉀Q方法.(如加閥門定位器,壓力繼動器等).
3、本表以閥門關閉位置為計算基礎.因此其他位置會有更大的允許壓差.
4、允許壓差,選用調節閥除考慮其他條件外,還應注意到從推力角度出發,調節閥能否正常動作的問題,用特性數據表達,就是允許是否大于 的工作壓差.
理想的固有流量數據表
?溫州弘凌KVRJP型防爆電動調節閥
許用介質壓力與工作溫度的關系
根據工藝介質的 工作壓力來選定調節閥的公稱壓力時,必須對應介質工作溫度的條件.因?yàn)楣Q(chēng)壓力是一定的基準溫度下依據強條件定出的.一旦工作溫度超過了基準溫度,允許的 壓力必定低于公稱壓力.這一點應該足夠注意.
