| 品牌 : | 弘凌 | 型號 : | Y12X |
| 材質 : | 碳鋼 | 連接形式 : | 螺紋 |
| 適用介質 : | 水 | 公稱通徑 : | DN15-80 |
| 結構形式 : | 彈簧薄膜式 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 零部件及配件 : | 配件 |
| 類型(通道位置) : | 二通式 |

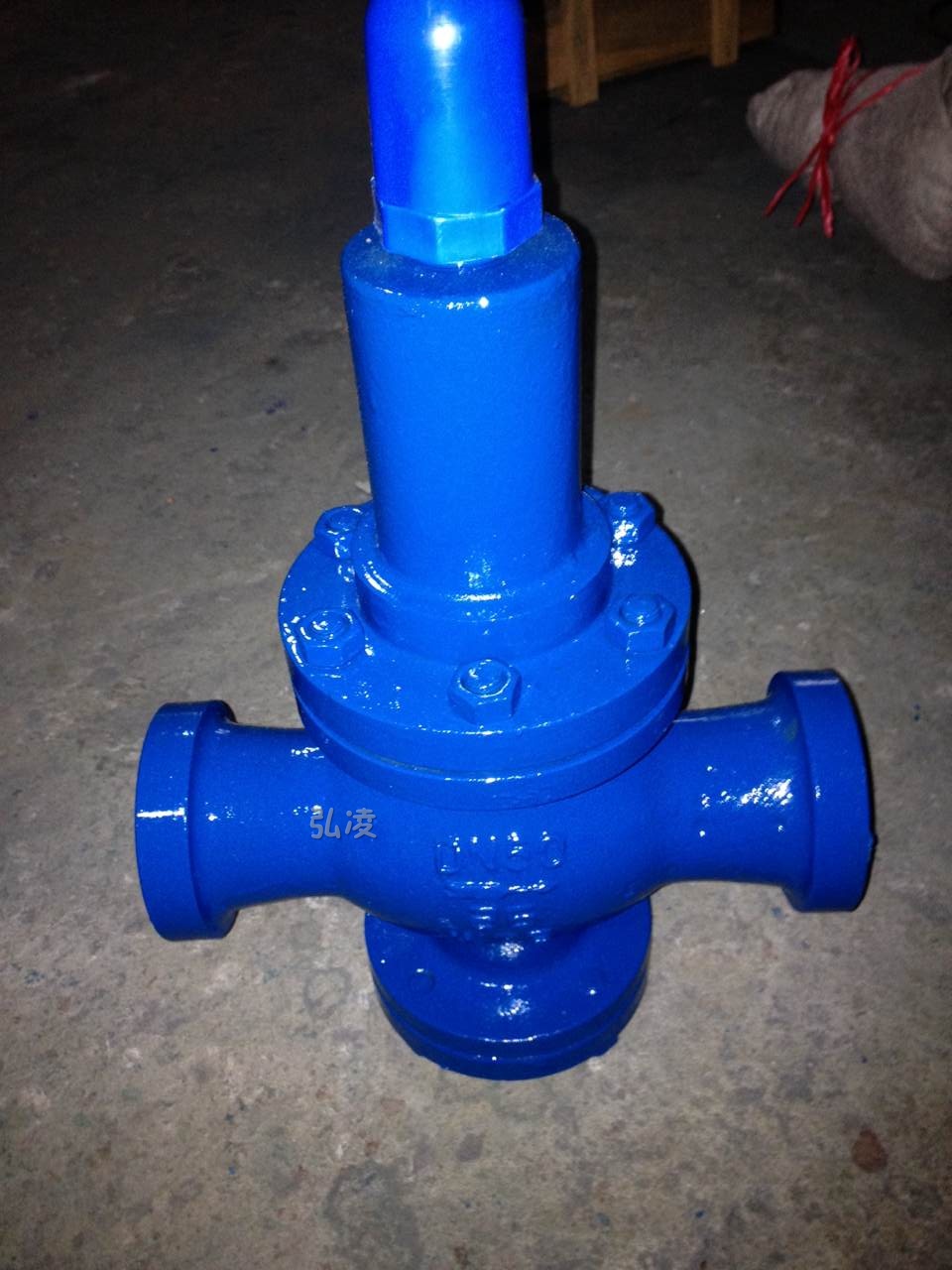

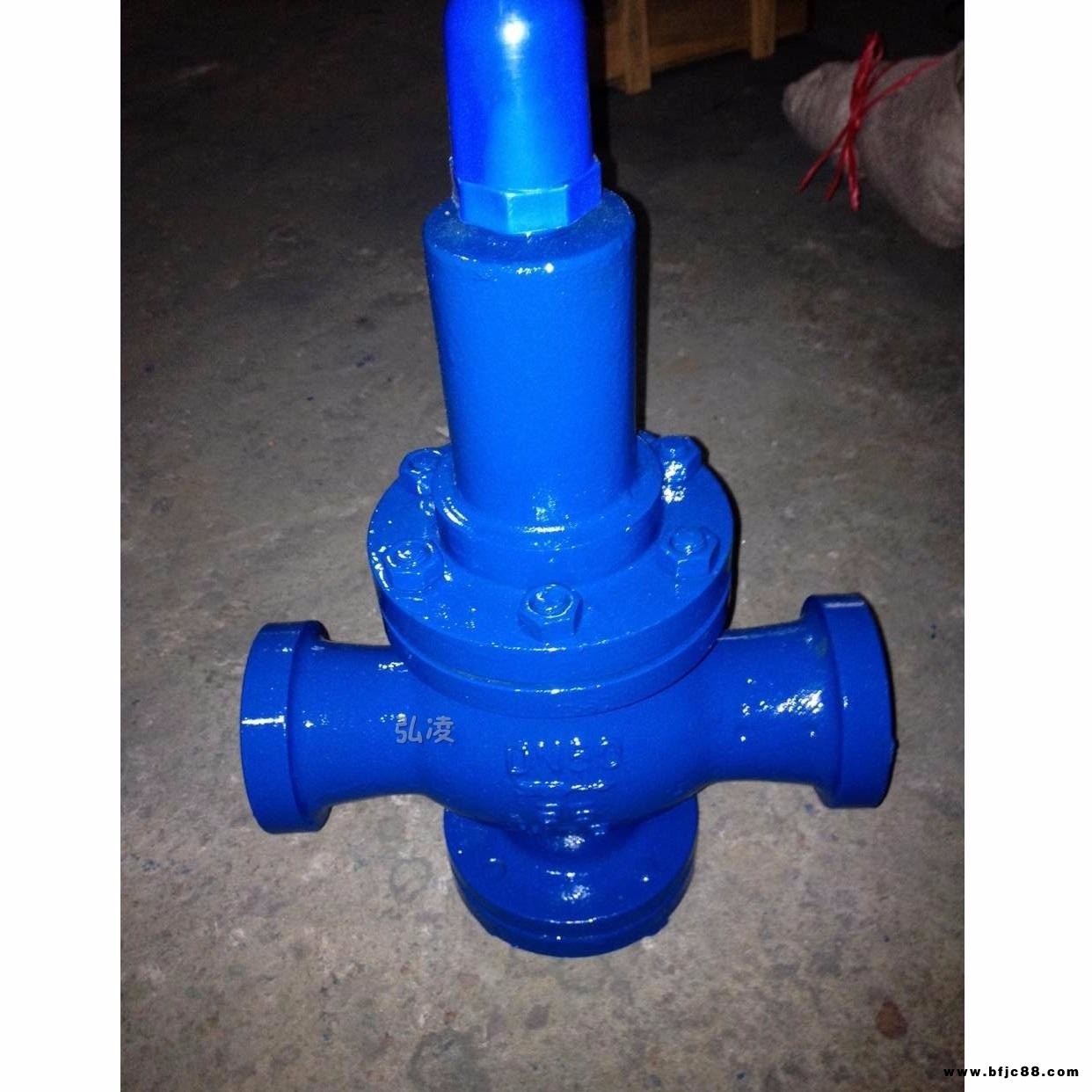

Y12X內螺紋減壓閥彈簧式結構特點和用途
1、本系列減壓閥屬于直接作用式薄膜彈簧減壓閥，水用減壓閥．主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
2、Y42X彈簧薄膜式減壓閥在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
3、彈簧薄膜式減壓閥調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
彈簧薄膜式減壓閥主要技術參數和性能指標
| 公稱壓力（Mpa） | 1.0 | 1.6 | 2.5 |
| 殼體試驗壓力（Mpa）* | 1.5 | 2.4 | 3.75 |
| 密封試驗壓力（Mpa） | 1.0 | 1.6 | 2.5 |
| 高進口壓力（Mpa） | 1.0 | 1.6 | 2.5 |
| 出口壓力范圍（Mpa） | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 壓力特性偏差（Mpa）△P2P | GB12244-1989 | ||
| 流量特性偏差（Mpa）P2G | GB12244-1989 | ||
| 滲漏量 | 0 | ||
| 工作溫度 | 0℃-80℃ | ||
| *：殼體試驗不包括膜片、閥蓋 | |||
Y12X內螺紋減壓閥彈簧式主要零件材料：
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 | 2Cr13 |
| 閥瓣 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 缸套 | 2Cr13/25（鍍硬鉻） |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡膠 |
| 密封圈 | 丁腈橡膠 |
| 膜片 | 夾織物丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |
