| 品牌 : | 弘凌 | 型號 : | Y13H-64C |
| 材質 : | 碳鋼 | 連接形式 : | 螺紋 |
| 適用介質 : | 蒸汽 | 公稱通徑 : | DN15-50 |
| 結構形式 : | 活塞式 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 類型(通道位置) : | 二通式 |

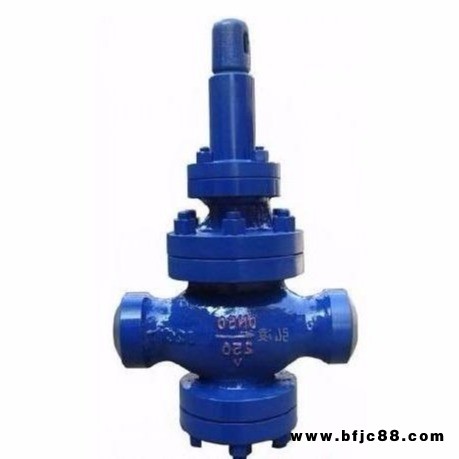

Y13H內螺紋活塞式蒸汽減壓閥結構特點和用途
1、該減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。
2、主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。
3、導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。
4、通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
5、本產品主要用于蒸汽管路，起減壓穩壓作用。
內螺紋蒸汽減壓閥主要技術參數和性能指標
| 公稱壓力(Mpa) | 1.6 | 2.5 |
| 殼體試驗壓力(Mpa)* | 2.4 | 3.75 |
| 密封試驗壓力(Mpa) | 1.6 | 2.5 |
| 高進口壓力(Mpa) | 1.6 | 2.5 |
| 出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 | |
| 流量特性偏差(Mpa)△P2G | GB12246-1989 | |
| 小壓差 | 0.15 | 0.15 |
| 滲漏量 | GB12245-1989 | |
| *：殼體試驗不包括膜片、閥蓋。 | ||
Y13H內螺紋活塞式蒸汽減壓閥主要零件材料：
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 閥盤 | 2Cr13 |
| 缸套 | 2Cr13/25（鍍硬鉻） |
| 活塞 | 2Cr13/銅合金 |
| 活塞環 | 合金鑄鐵 |
| 導閥座 導閥桿 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主閥彈簧 | 50CrVA |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
