| 品牌 : | 溫州弘凌 | 型號 : | D671F46-16C |
| 結構形式 : | 垂直板式 | 加工定制 : | 否 |
| 材質 : | 鑄鋼 | 連接形式 : | 對夾 |
| 適用介質 : | 各種高腐蝕化學介質 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 閥體 | 用途 : | 截止 |
| 類型(通道位置) : | 二通式 | 口徑 : | DN100 |
| 公稱通徑 : | DN50-600 | 安裝尺寸 : | 國標 |
| 售后服務 : | 質量問題包退換，提供安裝批導 | 質保期 : | 12個月 |

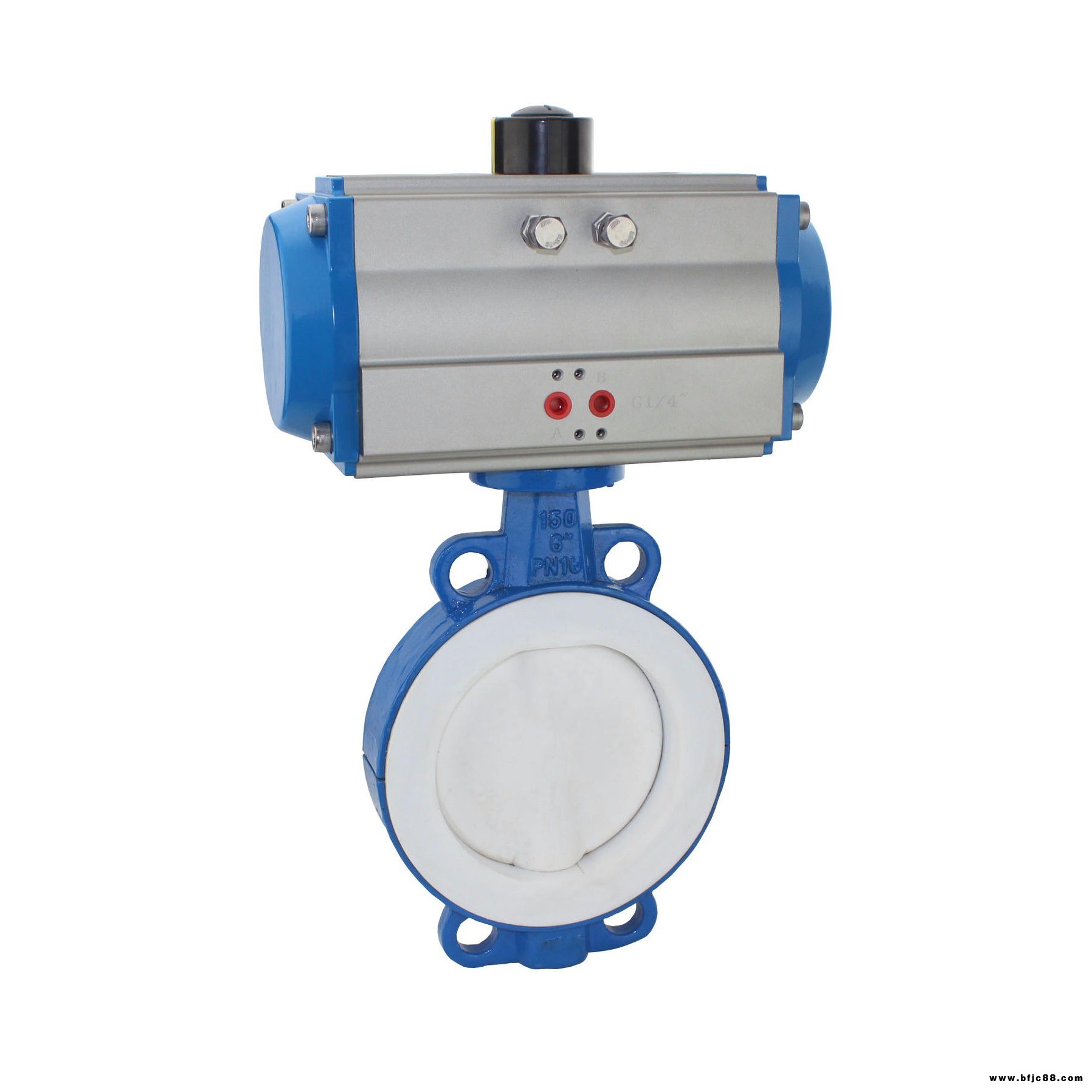

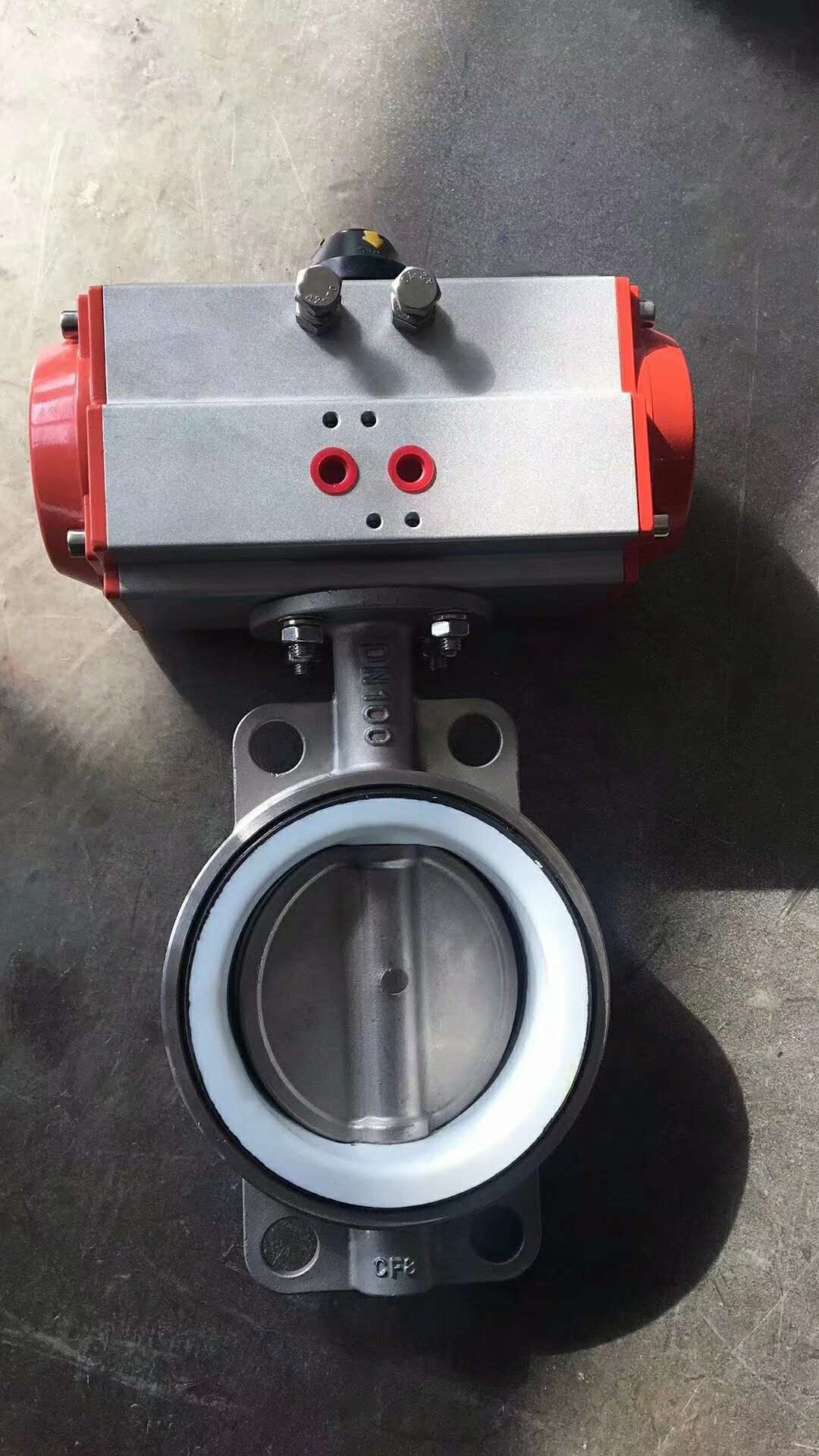

氣動襯氟蝶閥 D671F46防腐蝕 雙用作用氣缸 帶電磁閥 過濾器 減壓閥，定位器在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小.
氣動襯氟蝶閥 D671F46防腐蝕 雙用作用氣缸 帶電磁閥 過濾器 減壓閥，定位器要零部件材料表 Standard Material Specifications
| 序號 | 零件名稱 Name | 灰鑄鐵 | 鑄鋼 | 不銹剛 | 超低碳不銹鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 上、下閥體、閥蓋 | A126C.135A | A126 WCB | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| 2 | 蝶板 | A126 WCB | A105 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| 3 | 蝶板軸 | A182 F6 | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| 4 | 襯里層/閥座 | PTFE(F4) PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯) | |||||
| 5 | O型圈 | VITon (氟橡膠） | VITon (氟橡膠） | ||||
| 6 | 彈性條（墊） | SI （硅橡膠） | SI （硅橡膠） | ||||
| 7 | 調節定位座 | A182 F304 | A182 F304 | A182 F304 | A182 F316 | A182 F304L | A182 F316 |
| 8 | 蝶栓 | A193 B7 | A193 B7 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 9 | 螺母 | A194 2H | A194 2H | A194 8 | A194 8 | A194 8 | A194 8 |
| 10 | 手柄 | ZL101（鑄造鋁合金） | |||||
