| 品牌 : | 弘凌 | 型號 : | ZJHM-16P |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN100 |
| 適用介質 : | 水,蒸汽,油品,弱酸堿介質,氮?dú)?氧氣, ,液化氣,空氣 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電子 | 零部件及配件 : | 執行器 |
| 類型(通道位置) : | 二通式 | 標準 : | 國標 |
| 密封形式 : | 硬密封型 |

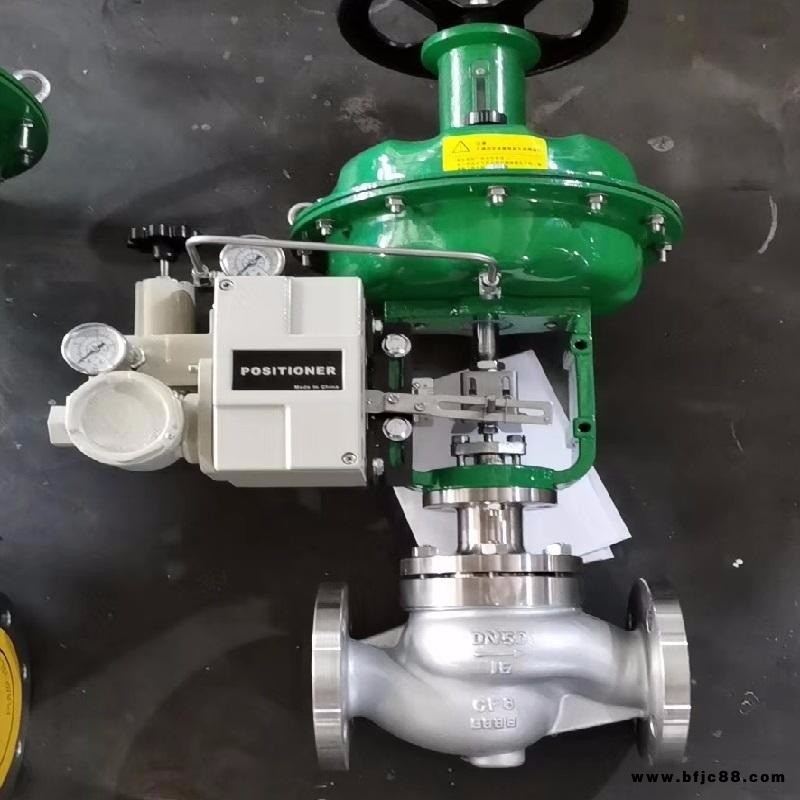

弘凌ZJHM氣動套筒調節閥4-20MA信號反饋 304不銹 鋼調節精度高
ZJHM精小型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。?本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。
精小型氣動套筒調節閥產品特點：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。?
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。?
3、比普通單雙座調節閥噪聲降低10bd左右。?
4、結構簡單，裝拆維修方便。
弘凌ZJHM氣動套筒調節閥4-20MA信號反饋 304不銹 鋼調節精度高
精小型氣動套筒調節閥主要技術參數和性能指標
1、ZJHM精小型氣動套筒調節閥的調節機構主要技術參數?
| 閥座直徑mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
| 公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 額定流量? 系數kv | 直線 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 公稱壓力MPa | 0.6 1.6 4.0 6.4 | |||||||||||
| 行 程mm | 16 | 25 | 40 | 60 | ||||||||
| 流量特性 | 直線、等百分比 | |||||||||||
| 介質溫度℃ | -20～200（常溫型）、-40～+250、-40～250（中溫型） | |||||||||||
| 法蘭尺寸 | 法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 | |||||||||||
| 法蘭型式 | 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 | |||||||||||
| 閥體? 材質 | PN? （MPa） | 0.6,1.6 | HT200 | |||||||||
| 4.0,6.0 | （ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | |||||||||||
| 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti | |||||||||||
| 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型） | |||||||||||
| 可調比 | 50:1 | |||||||||||
注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。
2、ZJHM精小型氣動套筒調節閥的執行機構主要技術參數
| 型 號 | ZHA（B）-22 | ZHA（B）-23 | ZHA（B）-34 | ZHA（B）-45 |
| 有效面積cm 2 | 350 | 350 | 560 | 900 |
| 行 程mm | 16 | 25 | 40 | 60 |
| 彈簧范圍KPa | 20～100（標準）；40～200；80～240；20～60；60～100 | |||
3、ZJHM精小型氣動套筒調節閥的性能指標
| 項目 | 指標值 | 項目 | 指標值 | ||||
| 基本誤差％ | 不帶定位器 | ±5.0 | 始? 終? 點? 偏? 差? ％? ? | 氣關 | 不帶定位器 | 始點 | ±5.0 |
| 終點 | ±2.5 | ||||||
| 帶定位器 | ±1.0 | 帶定位器 | 始點 | ±1.0 | |||
| 終點 | ±1.0 | ||||||
| 回差％ | 不帶定位器 | 3.0 | 氣開 | 不帶定位器 | 始點 | ±2.5 | |
| 終點 | ±5.0 | ||||||
| 帶定位器 | 1.0 | 帶定位器 | 始點 | ±1.0 | |||
| 終點 | ±1.0 | ||||||
| 死區％ | 不帶定位器 | 3.0 | |||||
| 帶定位器 | 0.4 | 允許泄漏量L/h | 1×10-3×閥額定? 容量 | ||||
| 額定行程偏差％ | ±2.5 | ||||||
4、ZJHM精小型氣動套筒調節閥的允許壓差
| 開? 關? 方? 式? | 執行? 機構? 型號 | 彈簧? 范圍? KPa | 氣源? 壓力? KPa | 需? 要? 附? 件 | 公稱通徑（閥座直徑）mm | |||||||
| 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||
| 氣? 關? | ZHA-22 | 20～100? 20～100? 40～200 | 0.14? 0.25? 0.40 | -? P? P或R | 3.00? 6.4? 6.4 | |||||||
| ZHA-23 | 20～100? 20～100? 40～200 | 0.14? 0.25? 0.40 | -? P? P或R | 2.25? 6.4? 6.4 | 1.95? 6.4? 6.4 | |||||||
| ZHA-34 | 20～100? 20～100? 40～200 | 0.14? 0.25? 0.40 | -? P? P或R | 2.36? 6.4? 6.4 | 2.04? 6.4? 6.4 | 1.67? 6.4? 6.4 | ||||||
| ZHA-45 | 20～100? 20～100? 40～200 | 0.14? 0.25? 0.40 | -? P? P或R | 1.41? 6.4? 6.4 | 1.14? 6.4? 6.4 | |||||||
| 氣? 開? | ZHA-22 | 20～100? 40～200? 80～240 | 0.14? 0.25? 0.40 | -? P或R? P | 1.5? 4.5? 6.4 | |||||||
| ZHA-23 | 20～100? 40～200? 80～240 | 0.14? 0.25? 0.40 | -? P或R? P | 1.13? 3.38? 6.40 | 0.98? 2.93? 6.4 | |||||||
| ZHA-34 | 20～100? 40～200? 80～240 | 0.14? 0.25? 0.40 | -? P或R? P | 1.18? 3.54? 6.4 | 1.02? 3.06? 6.4 | 0.84? 2.51? 5.85 | ||||||
| ZHA-45 | 20～100? 40～200? 80～240 | 0.14? 0.25? 0.40 | -? P或R? P | 0.71? 2.12? 4.94 | 0.57? 1.71? 4.00 | |||||||
注：1、P－閥門定位器；R－壓力繼動器。?2、允許壓差為閥關閉P 2 =0狀態，△P的 值。?3、 壓差超過1.0MPa,閥塞、套筒表面堆焊硬質合金。精小型氣動套筒調節閥可配附件定位器、手輪機構、空氣過濾減壓器等。
