| 品牌 : | 宏圖 | 型號 : | ZWY-輪式皮帶型 |
| 加工定制 : | 是 | 類型 : | 扒碴機 |
| 裝卸物品 : | 礦石 渣料 建筑材料 土塊碎石 | 適用領域 : | 煤礦、金屬礦、非金屬礦、引水洞，鐵路、道 |
| 發動機功率 : | 22KW | 卸載高度 : | 2400MM |
| 鏟斗容量 : | 0.8m3 | 爬坡能力 : | 平巷 |
| 掘起力 : | 11.1KN |
電動扒渣機 輪式耙渣機 挖掘式裝載機 60型扒碴機 宏圖扒渣機廠家：
聯系人：顏經理?

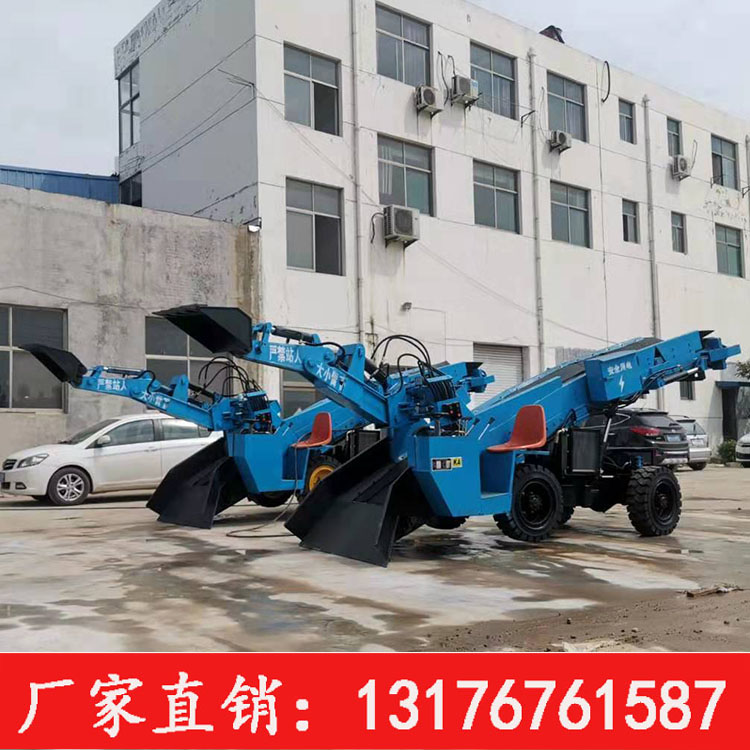

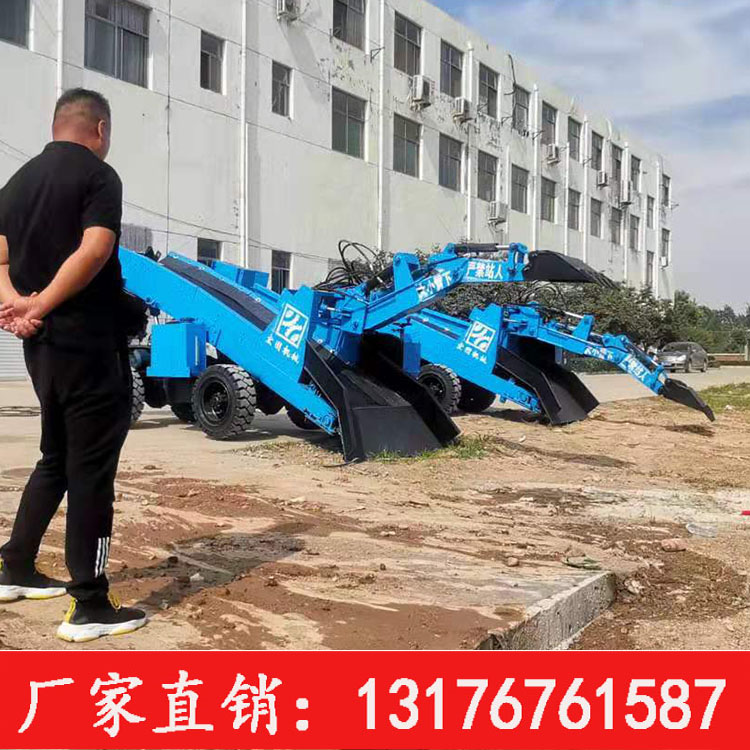

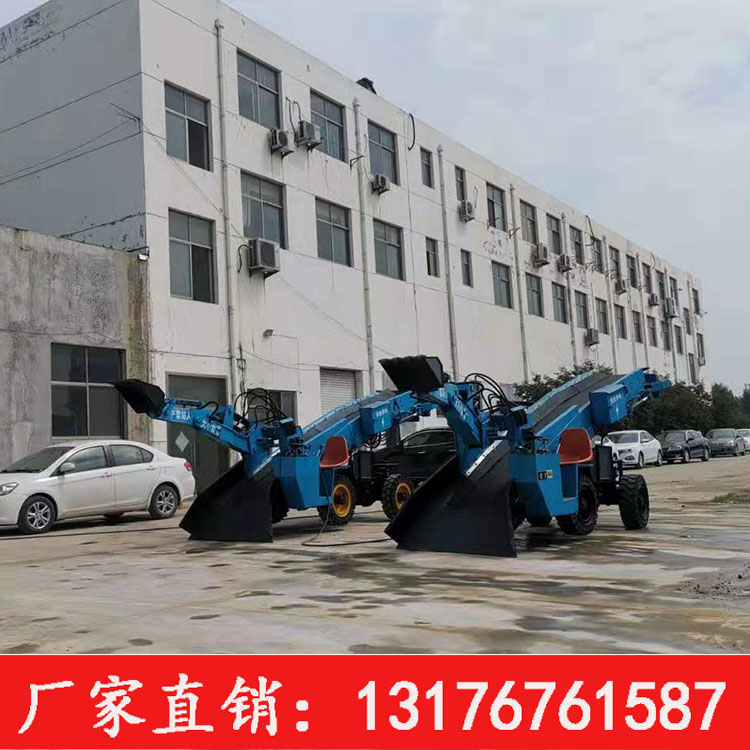

礦用挖掘式裝載機
礦用挖掘式裝載機又稱扒渣機，坑道清理機，坑道出渣機。按照行走方式分為輪式和履帶式。它是及液壓行走，挖掘裝置，皮帶輸送，裝車，清理巷道底部五種功能。主要由電動機，液壓行走，挖掘裝置，行走裝置，皮帶輸送卸料和電器控制系統等部分組成。整車液壓系統由一臺15kw電動機為動力帶動齒輪泵，液壓油經油箱到多路閥到執行動作元件再回到油箱，通過多路閥的四個手柄完成對液壓裝置的控制。它突出的優點就是操作靈活，出渣效率高，以：2m*2m巷道為例，一排炮在一小時左右就可以清理干凈。
挖掘式扒渣機的優勢：挖掘式裝載機扒渣機具由轉彎靈活，操作簡單，掘進巷道不用調頭，效率高
?
本公司膠輪四驅扒渣機的設計優點：
1.輸送料架采用加錳耐磨板，越磨越亮不會變薄。
2.油缸采用進口密封，密封高度是油缸總高度的2分之一，活塞采用高光澤高密度鋼結構，做工精細。
3.大臂油缸安裝改進，由下側改為上側，大料塊通過無阻礙。
?
4.關節活動處留有黃油口易保養，特質超高密度關節活動鋼軸，安于每個關節活動處，吹火處理耐磨損。
5.擺臂左右35度寬度清渣無死角。
6.方向助力，輕快靈活。
7.加粗半軸直徑35，礦山實心膠輪胎。
8后導向轉彎幅度近90，傳料易對正，精準 。
9.輸送帶采用10層交織，抗拉能力達10級。
礦用扒渣機參數
型號項目 | ZWY50/15.5 | ZWY60/15.5 | ZWY70/15.5 | ZWY80/22 | ZWY100/22 |
生產率(立方) | 50 | 60 | 70 | 80 | 100 |
整機長度mm | 4300 | 4700 | 4700 | 6200 | 6200 |
整機寬度mm | 1300 | 1600 | 1600 | 1800 | 1800 |
整機高度mm | 1550 | 1650 | 1650 | 1650 | 1650 |
軸距mm | 1650 | 1650 | 1650 | 1850 | 1850 |
輪距mm | 1300 | 1500 | 1500 | 1700 | 1700 |
礦料尺寸mm | 450*550 | 450*600 | 450*600 | 550*650 | 550*650 |
離地高度mm | 200 | 200 | 200 | 200 | 200 |
整機重量 | 3.8 | 4 | 4 | 4.8 | 4.8 |
后架舉升高度mm | 1550 | 1650 | 1750 | 1850 | 1850 |
裝車高度mm | 1350 | 1500 | 1500 | 1600 | 1700 |
裝車長度mm | 2000 | 2200 | 2200 | 3000 | 3000 |
扒斗離鏟口距離mm | 1200 | 1400 | 1400 | 1500 | 1500 |
扒斗舉升高度mm | 2000 | 2200 | 2200 | 2500 | 2500 |
功率kw | 15.5 | 15.5 | 15.5 | 22 | 22 |
大臂擺動角度(度) | 70 | 70 | 70 | 70 | 70 |
速度km/h | 3/6 | 3/6 | 3/6 | 3/6 | 3/6 |
扒掘力kn | 19.5 | 19.5 | 19.5 | 19.5 | 19.5 |
司機離地面高度mm | 1700 | 1700 | 1700 | 1700 | 1700 |
輸送帶坡度(度) | 22 | 22 | 22 | 22 | 22 |
適應作業空間M | 1.8*1.8 | 2*2 | 2.2*2.2 | 2.5*2.5 | 3*3 |
輪胎型號(實芯) | 650-10 | 28*9-15 | 28*9-15 | 28*9-15 | 28*9-15 |
車轎型號(加重) | 130 | 130 | 130 | 130 | 130 |
傳動軸 | 130 | 130 | 130 | 130 | 130 |
驅動方式(流速630) | 馬達四驅 | 馬達四驅 | 馬達四驅 | 馬達四驅 | 馬達四驅 |
整機部位尺寸
