| 品牌 : | 高亞 | 型號 : | WJ41W-25P |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 公稱通徑 : | 15-300mm | 適用介質 : | 蒸汽 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 德標 | 外形 : | 大型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 形態 : | 旋塞式 |
| 類型(通道位置) : | 直通式 | 3C閥門類別 : | 工業 |
一、產品概述：

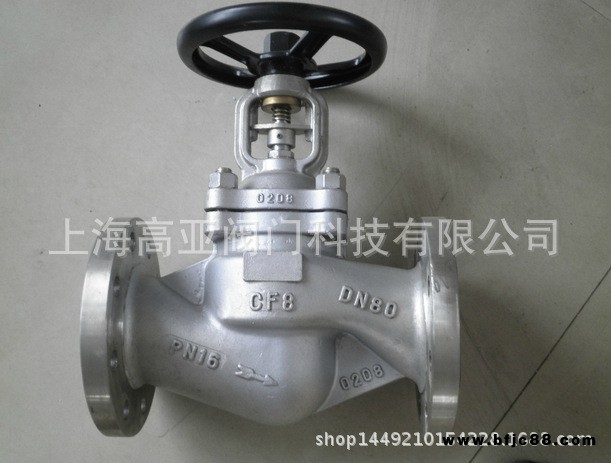

波紋管密封截止閥是引進先進德國技術，采用先進的金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。
適用于公稱壓力PN1.6Mpa，工作溫度-29350的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質，調節流量用。
二、結構特點：
1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。
2、密封面棧焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
驅動方式 | 手動 |
| 電動 | |
| 設計標準 | DIN3356 |
| 結構長度 | DIN3202 |
| 連接法蘭 | DIN2543-2545 |
| 試驗和檢驗 | DIN3230 |
三、產品性能規范：
公稱壓力（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度() |
| 1.6 | 2.4 | 1.76 | 350 |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| 6.4 | 9.6 | 7.04 |
注：系列閥門連接法蘭可根據用戶要求設計制造。
四、零件材料：
| 零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 |
| WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
| STL | ||||||
| 304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 |
| STL | PTFE | |||||
| 316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 |
| STL | PTFE | |||||
| 304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 |
| STL | PTFE | |||||
| 316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 |
| STL | PTFE |
五、規格尺寸：
| 型號 | WJ41H-16C | |||||||||||||||
| 壓力等級 | PN16 | |||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | |
| H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | |
| Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 | |
