| 是否進口 : | 否 | 產地 : | 山東 |
| 品牌 : | 中拓 | 型號 : | 等離子切割機 |
| 類型 : | 等離子切割機 | 電流 : | 直流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 金屬板材切割 | 頻段 : | 高頻 |
| 切割厚度 : | 6 | 訂貨號 : | ZT-538267 |
| 貨號 : | ZT-538267 | 作用對象 : | 金屬 |
| 作用原理 : | 脈沖 | 等離子源 : | 1 |
| 頻率 : | 40 | 輸入電壓 : | 12 |
| 額定輸入電源容量 : | 20 | 輸出電流調節范圍 : | 1 |
| 空載電壓 : | 12 | 額定負載持續率 : | 2 |
| 功率 : | 3 | 功率因素 : | 1 |
| 效率 : | 1 | 絕緣等級 : | 1 |
| 外殼防護等級 : | 見產品 | 安裝占地 : | 見產品 |
| 外形尺寸 : | 1800 | 工具凈重 : | 850 |
| 規格 : | ZT-538267 | 是否跨境貨源 : | 否 |

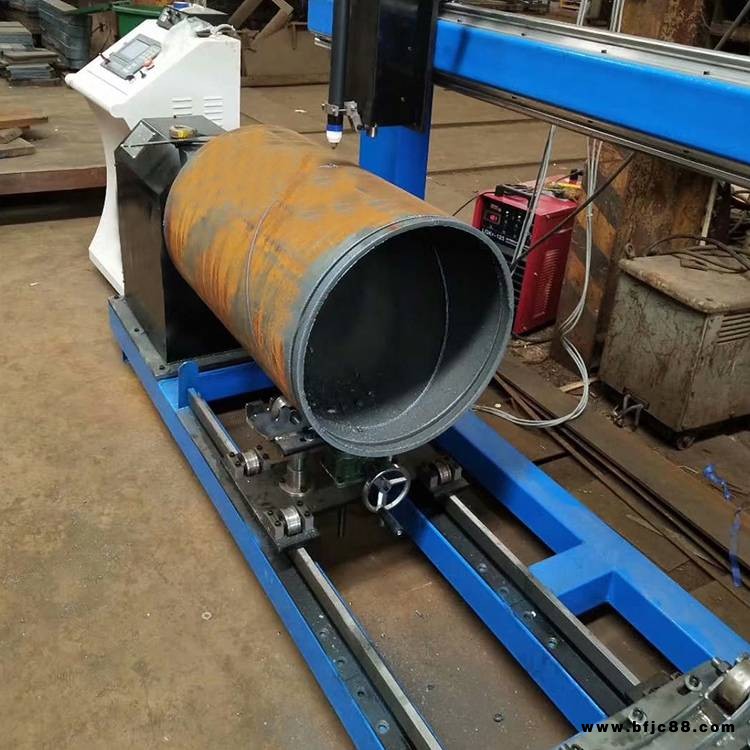

數控相貫線切割機為臥式結構，主要分為：工件夾緊機構、卡盤回轉機構、管道支撐托架、CMGK111割炬行走機構、割炬回轉機構、仿形跟蹤機構、數控系統、軟件系統等。被切鋼管吊放于管道支撐裝置上，支撐裝置配兩組大小不同的滾輪，以適應鋼管直徑的變化，上管后通過工件夾緊機構配合將鋼管夾緊于三爪聯動自定心卡盤上。用戶在切割軟件上編輯生成切割數據，再由數控系統控制各機構根據切割數據準確、 的進行切割，此過程中工件夾緊機構、管道支撐裝置擔負管材的固定、支撐、帶動等，割炬行走機構與工件旋轉機構負責相貫線曲線的合成，等離子切割系統為切割源，割炬回轉機構負責坡口切割任務，仿形跟蹤機構協同其他各機構完成割炬跟高、水平度橢圓度測量、數據補償等功能。
?
數控相貫線切割機主要性能參數：
⑴、切割管徑范圍：φ60mm～φ630mm
⑵、切割管徑壁厚：6mm～50mm
⑶、卡管Z大重量：5T
⑷、Z大切割長度：6000/12000mm
⑸、切割速度50 -3000mm/min
⑹、割炬快速移動速度:6000mm/min
⑺、鋼管形式及要求:無縫鋼管，橢圓度：≤1%
⑻、等離子切割材質：碳鋼
⑼、卡盤形式：三爪聯動自定心
⑽、管道支撐托架形式：無動力滾輪式
⑾、支架數量：3個
⑿、設備重量：800KG
?
數控相貫線切割機為臥式結構，主要分為：工件夾緊機構、卡盤回轉機構、管道支撐托架、割炬行走機構、割炬回轉機構、仿形跟蹤機構、數控系統、軟件系統等。被切鋼管吊放于管道支撐裝置上，支撐裝置配兩組大小不同的滾輪，以適應鋼管直徑的變化，上管后通過工件夾緊機構配合將鋼管夾緊于三爪聯動自定心卡盤上。
