| 是否進口 : | 否 | 加工定制 : | 否 |
| 品牌 : | JSS/金時速 | 型號 : | RK-WS-N01-8 |
| 類型 : | 一體化溫度變送器 | 測量范圍 : | -20~60 |
| 測量精度 : | 0.5 | 輸出信號 : | RS485 |
| 工作電壓 : | 10-30 |
溫濕度 變送器 modbus 傳感器 工業級 高精度 溫濕度監測 rs485
1、標準35mm卡軌安裝 2、標準modbus協議 3、通過”許繼“;實驗室綜合測試

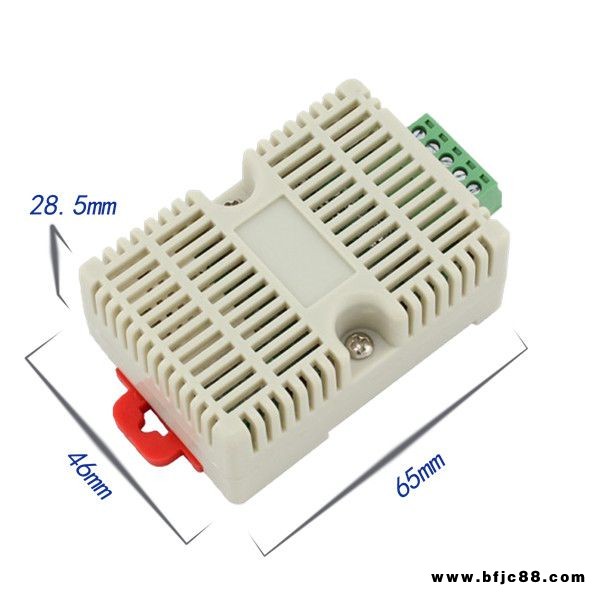

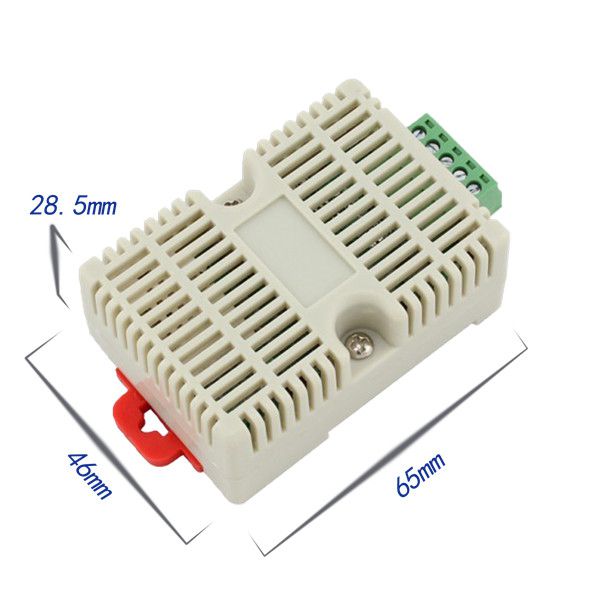

RK-WS-N01-8產品采用標準的35mm卡軌，工業級芯片、高精度溫濕度探頭，確保產品的優異可靠性、高精度、互換性。采用RS485硬件接口(具有防雷設計)，協議層兼容標準的工業Modbus-Rtu協議。可兼容各種主機平臺（PC軟件、觸摸屏、PLC、組態王），本公司免費提供測試平臺軟件和配置軟件
（1）設備通過USB轉485接電腦
（2）設備直接接PLC
（3）485設備布線規則
（1）軟件選擇
資料包中選擇“調試軟件”---“485參數配置軟件”，找到打開。
（2）參數配置
①、選擇正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看COM端口），下圖列舉出幾種不同的485轉換器的驅動名稱。
②、單獨接一臺設備并上電，點擊軟件的測試波特率按鈕，軟件會測試出當前設備的波特率及地址，默認波特率為4800bit/s, 默認地址為0x01。
③、根據使用需要修改地址或波特率數值，點擊設定即可。同時可查詢設備功能狀態。
④、如果測試不成功，請重新檢查設備接線及485驅動安裝情況。
集中監控數據客戶可以有以下選擇：
(1)設備通過485直接上傳我司監控軟件.
(2)設備將數據上傳我司集中器（WIFI/GPRS/RJ45），網絡上傳數據.
(3)客戶二次開發
設備通過485直接上傳我司監控軟件
我司485型變送器通過485總線，接入我司RS-RJ-D單機版環境監控平臺或RS-RJ-K仁科溫濕度監控平臺。通過有線方式實現溫濕度設備的集中監控。
我司485型變送器，可就近接入我司RS-ETH-M或RS-WIFI-M或RS-GPRS-M型集中器將數據通過網口或WIFI或GPRS等方式將數據上送至遠程監控平臺，一臺集中器可接入8臺485型變送器，1個監控平臺可接入上千臺集中器。
客戶二次開發
我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位。可作為二次開發模塊接入上位機軟件、PLC或組態等，說明如下：
（1）上位機軟件二次開發
按照標準的Modbus-RTU協議，使用03功能碼來問詢設備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。
（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。
2.1新建設備需選擇“PLC”---“莫迪康”---“ModbusRTU”。
2.2在定義變量時，變量類型選擇IO實數，數據類型選擇SHORT（16位有符號數）。
2.3操作寄存器時，寄存器類型選“HR保持寄存器（03號命令）”，昆侖通態需設置成“4區輸出寄存器”，讀寫屬性為“只讀”，濕度寄存器為40001（力控需要設置成偏置1）或溫度40002（力控需要設置成偏置2）。
2.4通信超時和采集頻率建議設置在200ms以上。
2.5通信成功后，寄存器的數值除以10即得到真實的溫濕度數據。
