| 產品特性 : | 制冷制熱 | 加工定制 : | 是 |
| 品牌 : | 世拓空調 | 型號 : | LSQWRF35MTALH |
| 類型 : | 精密空調 | 用途 : | 酒店 |
| 訂貨號 : | 001 | 貨號 : | 001-1 |
| 控溫范圍 : | 60度 | 流量壓力 : | 標準 |
| 風量 : | 35 | 制冷量 : | 35 |
| 規格 : | 整體式跟分體式 | 是否跨境貨源 : | 是 |
| 主要下游平臺 : | wish、速賣通、LAZADA、獨立站 | 主要銷售地區 : | 歐洲、北美、南美、東南亞、東北亞、中東、非洲、其他 |
| 有可授權的自有品牌 : | 是 | 長 : | 1500mm |
| 寬 : | 760mm | 高 : | 1140mm |
| 重量 : | 350kg | 接水管尺寸 : | DN40 |
? ? 大家知道風冷模塊機組就是我們所說的中央空調當中的主機設備，下面我們簡稱主機，風冷模塊機組已經廣泛地出現在我們的生活里面，市場上風冷模塊機組廠家可以說是遍地開花，不管是國外進口的風冷模塊機組還是國內知名各大品牌，不管是廠家還是代理商還是散戶，現在市場上魚龍混雜，不管是國內還是國外的風冷模塊機組，我們都知道那就是設備需要安裝，風冷模塊機組廠家眾多，專業的安裝人員其在少數，當我們購買主機以后，首先面臨的就是安裝，那么風冷模塊機組如何安裝呢？下面我們來看看風冷模塊機組廠家德州世拓空調設備有限公司為大家講解說明系統的風冷模塊機組安裝知識及一些注意事項跟風冷模塊機組安裝的要求。今天我們就講風冷模塊機組主機端的安裝跟水路管道的安裝，如果風冷模塊機組安裝方面不懂的請隨時撥打我們的熱線電話。因為風冷模塊機組安裝分為主機端安裝、末端安裝安裝、水路安裝、管路安裝、電路安裝、

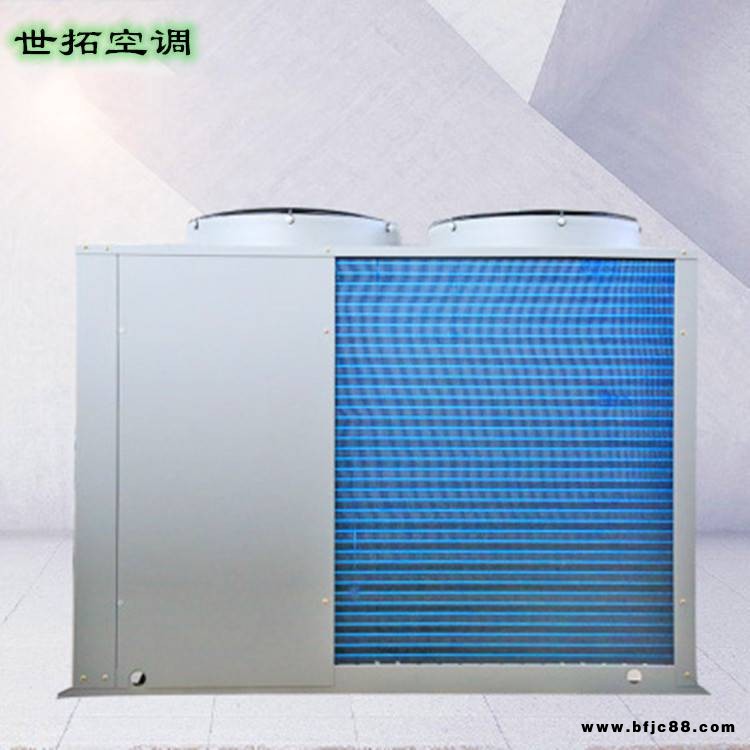

? ?LSQWRF35MTALH（12匹）超低溫風冷模塊機組安裝說明1-主機用螺栓固定，機組下方有減震墊、水泥墩、以及排水溝。歸納一下，主機的安裝位置有以下要求：有安裝基礎、用螺栓固定、有減震措施、有排水道。
? ? 規范要求距離房頂不小于3米，距離前后物體不小于2米，機組之間不小于1米。
? ? 另外，要求機組有一定的防護措施，以防人為破壞。
? ? 多模塊組合每組 多不超過8臺，不允許異程連接。
? ? 注：單模塊組合同程連接 多不超過8臺。
? ??注：單模塊組合異程連接 多不超過4臺。
? ? 主機安裝還有考慮與周圍物體的距離，距離太近會影響換熱。總體要求是通風良好、有足夠的維修空間。
? ?2- 輔助設備安裝
???主機進、出水口安裝軟接、壓力表、溫度計、蝶閥。
??水泵的安裝相對復雜，主要目的是保證水泵正常工作并且便于檢修。在其前后安裝的零部件較多，形成標準的組件，包括手動截止閥、Y型過濾器、軟接頭、壓力表、止回閥等。
? ? 1、水泵前后安裝軟接頭；
? ? 2、水泵進口的軟接前安裝Y型過濾器；
? ? 3、水泵下方安裝減震器。
? ? 4、水泵出口裝止回閥；
? ? 5、水泵組件前后安裝蝶閥。
? ? 在水泵的出口安裝止回閥，在水泵組件前后安裝蝶閥方便維修。
? ? 3-膨脹水箱：
? ? 膨脹水箱是讓水系統能夠適應因水溫變化引起的體積膨脹，穩定水壓，使水系統穩定工作的重要裝置，它由補水管、膨脹管、溢流管、排污管、以及防凍用的循環管。利用膨脹管與循環管之間的微壓差使水形成微循環達到防凍的目的。
? ? 在安裝上要注意：
? ? 1、水箱要比系統點至少高1米；
? ? 2、水箱安裝在水泵的吸入側，也就是回水管一側以便將補水吸入；
? ? 3、在冬季寒冷地區要增加防凍措施。
? ? 5水管施工
? ? 為了將主機、風機盤管以及輔助設備連接起來，就要進行水管施工。這項工作主要包括：吊、支架安裝、管道連接、管道試壓、管道清洗、排水管安裝及試水、管道保溫及防護。
? ? 管道支、吊架：
? ? 管道施工需要安裝支架或吊架，為了使管道固定可靠不變形，吊架的間距就要按規范施工。
? ? ?鋼管的支吊架安裝規范，我們常用的DN15的供水管，吊架的間距不大于1.5米。
? ? ?排水管一般是塑料管，吊架的間距比較小，比如25mm以下的間距不大于800mm，間距過大氣囊產生。
? ? 管道試壓：
? ? 試驗壓力要求：當工作壓力小于等于1.0MPa時，為工作壓力的1.5倍，但 低不可低于0.6Mpa；當工作壓力高于1MPa時，試驗壓力＝工作壓力＋0.5MPa。
? ? 管道試壓的標準：試壓采用的是手動或者電動試壓泵，試壓合格的標準是：在試驗壓力下10分鐘不漏水，在工作壓力下60分鐘不漏水。
? ? 試壓注意事項：
? ? 試壓的時候注意兩點， 是系統分隔，就是將試壓段的管道與主機和風機盤管隔斷，也就是關閉兩個截止閥，打開旁通閥； 是開啟水系統上各排氣閥，排盡空氣后再關閉，如果是自動排氣閥就不需要操作。
? ? 管道清洗：
? ? 管道試壓后要對管道進行清洗，管道清洗的方法是，首先應將止回閥的閥芯等拆除，待清洗完成后復位； 清洗以出水口水色和透明度與入口目測一致為合格；第三，清洗完成后，清理過濾網并檢查是否損壞；第四，再循環試運行2小時以上，且水質正常后才能與空調設備相貫通。需要注意的是：清洗時也必須使主機和風機盤管與管道分隔。
? ? 管道保溫：
? ? 管道試壓后要進行保溫工作。管道保溫安裝下面步驟進行：
? ? 1、無接口的管和管道鋪設同時進行，留出接口、焊點。
? ? 2、試壓無漏后進行全面保溫。
? ? 3、穿墻套管與保溫水管間填充柔性的不燃材料。
? ? 4、閥門、過濾器及法蘭部位單獨保溫以便拆卸。
? ??管道防護：對于在露天的冷熱水管道還要進行保溫層的防護，可以用鍍鋅鐵皮或鋁箔進行包裹防護。至此水管施工就完成了。可以進行下一步機組配電和通訊施工。
? ?為避免環境溫度變化時引起系統管路內壓力過大而導致管道破裂，以及防止管道內氣錘的產生，在管道系統上增加一壓力式水箱。
? ? 補水壓力可根據現場情況調整。
? ? 安裝時，其他注意事項：
? ? ，外機安裝要有組合的換熱空間，避免機組保護；
? ? ，在水循環系統的點或具體突出處安裝手動或自動排氣閥，以避免水流量減少引起機組保護。
? ? 第三，水路清洗時，必須將機組旁通，以免污水進入機組；
? ? 第四，冬季不用時，要將系統內的水放掉防止凍壞管道。
? ? 第五，冷凍水泵的流量及揚程要足夠，防止機組壓力異常而保護。
? ? 第六，電源線、空開的按選型手冊選取，避免過流保護及安全隱患。
?二、上面看完了主機的安裝知識及其管道水路安裝說明， 后我們來看看廠家的優勢？為何會選擇我們？
我們的優勢德州世拓空調優勢優質牌子配上五星級的專業化服務團隊，為您提供一站式的服務，精簡復雜環節，實現設備、設計、安裝、售后一步到位的高品質、低成本、 率的服務！
? ? 1、按客戶所提供資料，根據專業的分析由專門設計師量身定做所需的中央空調方案；
? ? 2、30年生產經驗，值得信賴！所有工程項目材料全都是采用 優質牌子，不要偷工減料，按質按量完成；
? ? 3、工程免費保修期2年，在保修期內出現質量和技術上的問題，保證24小時內派專業的技術人員到現場解決問題。
? ? 三、LSQWRF35MTALH（12匹）超低溫風冷模塊機組安裝說明已經為你介紹完畢，如果你在安裝遇到困難或者麻煩請隨時給我們撥打電話隨時咨詢，全方面為你解決產品以及產品安裝方面的問題。
