| 產品特性 : | 板式換熱器 | 加工定制 : | 是 |
| 類型 : | 板式換熱器 | 品牌 : | 歐力德 |
| 傳熱方式 : | 間壁式換熱器 | 型號 : | BB04~BB09 |
| 流道截面積 : | 1533-3329×10-6 | 重量 : | 30~10000 |
| 用途 : | 廣泛應用于鍋爐、集中供熱、廢熱為熱源的風機盤管空調、散熱器采暖、地板采暖、衛生熱水等系統 | 規格 : | BB04~BB09 |

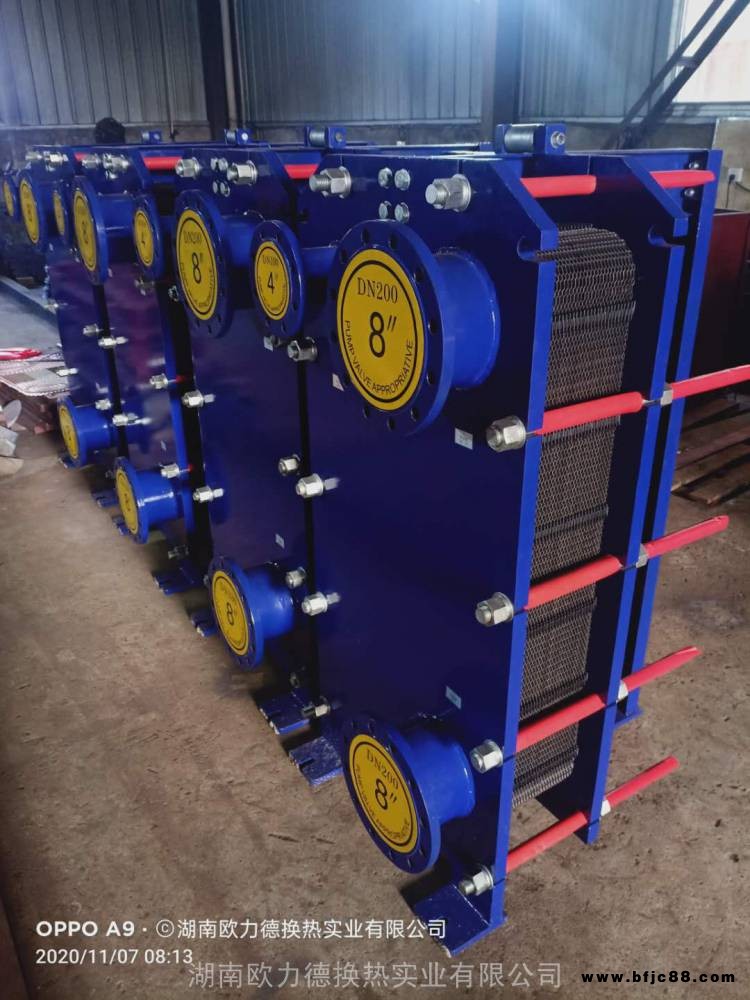

板式熱交換器是由許多換熱片（沖壓有波紋的金屬薄板），并按一定間隔、四周通過密封墊片密封，并用夾緊螺桿壓緊而成，其角上的孔構成了連續的通道，介質從入孔通道進入，并被分配到換熱器板片間的流道內，每張板片都有密封墊片，板與板之間的位置是交替放置，兩種流體分別進入各自通道，由板片隔開，一般情況下，兩種介質在通道內逆向流動，通過板片的熱傳遞，從而實現兩種介質間的加熱或冷卻。
BB系列不等截面板式換熱器是將傳熱板片壓制成兩側流體通道橫截面積不等的人字波紋，使相鄰板片橫截面積大的組成寬流道，橫截面積小的組成窄流道，其橫截面積之比約為2:1；
板片上的角孔也相應分為大小兩種，流量大的介質通過大角孔，寬流道：流量小的介質通過小角孔，窄流道。BB系列不等截面板式換熱器除具有BR系列等截面板式換熱器的特點外。
1：提高換熱能力：因BB系列換熱器特別適用于大流量汽—液換熱及冷熱介質處理量大于等于2:1的工況，因其流道橫截面積之比約2:1，在單流程情況下，冷熱介質的板間流速接近或相等，從而提高傳熱系數，提高其換熱能力。
再者，不等截面板式換熱器板間介質采用逆流形式，更有利于冷熱介質的熱交換。
2：降低投資成本：在冷熱介質處理量大于等于2:1的工況下，BB系列不等截面比BR系列等截面板式換熱器的傳熱系數可提高20~30％，換熱面積可減少20~30％，降低設備投資成本。
3：壓力損失小：因BB系列不等截面板式換熱器為單流程，且傳熱板片上采用了不等截面導流分布，大小處理各行其道，板間流速和管間流速較BR系列等截面更為合理，從而有效的降低了壓力損失。
4：使用更加方便：因BB系列不等截面板式換熱器常為單流程，管口均在固定板一側，活動板不受限制，方便了用戶的安裝、調試、組合、變更、清洗和維修。比如在供熱行業中，冷熱介質的處理量在大多數情況下是不等的，因為在供熱行業中熱介質的進出口溫度差較大（一般50度左右），處理量較小。
冷介質的進出口溫度差較小（一般25度左右），處理量較大。如果選用常規板式換熱器，就會造成冷熱介質的板間流速不等（單流程時），從而影響傳熱效果。
如果選用BB系列不等截面板式換熱器，使處理量大的介質走寬流道，處理量小的介質走窄流道，在單流程情況下可使二者流速接近或相等，從而提高傳熱系數，提高其換熱能力。
湖南歐力德?lián)Q熱實業有限公司坐落于中國老工業基地-株洲，專注于換熱設備、水處理設備的研發、生產、銷售和服務。
直以來致力于石油、化纖、化工、醫藥、食品飲料、電力、冶金、造船業、暖通空調等行業的客戶提供 的熱交換設備，可為用戶提供單板換熱面積0.03m2?~3m2?各種板型幾百余種，適用于不同工況的各種要求。?產品從設計、制造到檢驗均符合NB/T?47004-2009《板式熱交換器》標準。
