| 產品特性 : | 方波變送器 | 是否進口 : | 否 |
| 產地 : | 是做 | 品牌 : | Sar晟安瑞 |

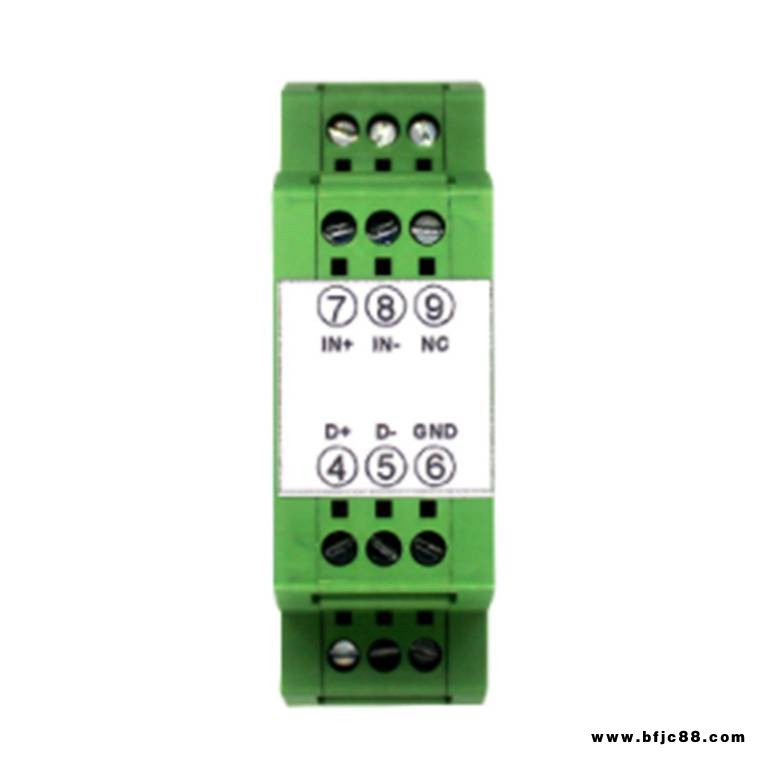

| 型號 : | DIN11S-P-O | 安裝方法 : | DIN35 |
| 傳輸精度 : | 0.1% | 加工定制 : | 否 |
| 類型 : | 轉速變送器 | 適用范圍 : | 模擬信號數據隔離、采集和變換 |
| 輸出負載 : | 電壓＞2KΩ 電流＜350Ω | 規格 : | 79x69.5x25mm |
主要特性:
⑴轉速傳感器信號直接輸入，整形調理方波信號 ⑵200mV峰值微弱信號的放大與整形
⑶正弦波、鋸齒波信號輸入，方波信號輸出 ⑷不改變原波形頻率，響應速度快
⑸電源、信號：輸入/輸出3000VDC三隔離 ⑹供電電源：5V、12V、15V或24V直流單電源供電
⑺低成本、小體積，使用方便，可靠性高 ⑻標準DIN35導軌式安裝
⑼ 尺寸：106.7x79.0x25.0mm ⑽工業級溫度范圍: - 45 ~ + 85℃
應用：
⑴轉速傳感器信號隔離、采集及變換
⑵汽車速度測量
⑶汽車ABS防抱死制動系統
⑷轉速信號放大與整形
⑸地線干擾
⑹電機轉速監測系統
⑻速度測量與報警
>>信號無失真變送和傳輸
產品選型表：
DIN1x1SAR– S□- P□– O□
輸入信號 | 供電電源 | 輸出信號 | |||
代碼 | 特點 | 代碼 | Power | 代碼 | 特點 |
S1 | 正負信號輸入，正弦波輸入 幅度峰峰值（VP-P）：200mV~50V | P1 | 24VDC | O1 | 輸出電平0-5V |
S2 | 單端信號輸入， 幅度峰峰值（VP-P）：5V | P2 | 12VDC | O2 | 輸出電平0-12V |
S3 | 單端信號輸入， 幅度峰峰值（VP-P）：12V | P3 | 5VDC | O3 | 輸出電平0-24V |
S4 | 單端信號輸入， 幅度峰峰值（VP-P）：24V | P4 | 15VDC | O4 | 集電極開路輸出 |
S8 | 用戶自定義 |
|
| O8 | 用戶自定義 |
產品選型舉例：
例1：輸入：轉速傳感器，正弦波VP-P：200mV~10V；電源：24V；輸出：0-5V電平 型號：DIN1x1SAR S1-P1-O1
例2：輸入：轉速傳感器，正弦波VP-P：200mV~10V；電源：12V；輸出：0-24V電平 型號：DIN1x1SAR S1-P2-O3
例3：輸入：0-5V電平；電源：24V；輸出：0-24V電平 型號：DIN1x1SAR S2-P1-O3
例4：輸入：0-5V電平；電源：12V；輸出：集電極開路輸出 型號：DIN1x1 SAR S2-P2-O4
例5：輸入：用戶自定義；電源：24V；輸出：用戶自定義 型號：DIN1x1SAR Su-P1-O8
