| 品牌 : | 京蝶閥門 | 材質 : | 球墨鑄鐵 |
| 型號 : | Y416X | 連接形式 : | 法蘭 |
| 適用介質 : | 水 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 89241152 | 貨號 : | 89241152 |
| 公稱通徑 : | DN50 | 結構形式 : | 彈簧薄膜式 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

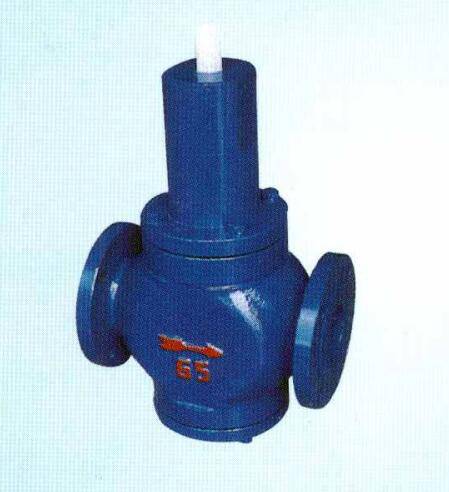

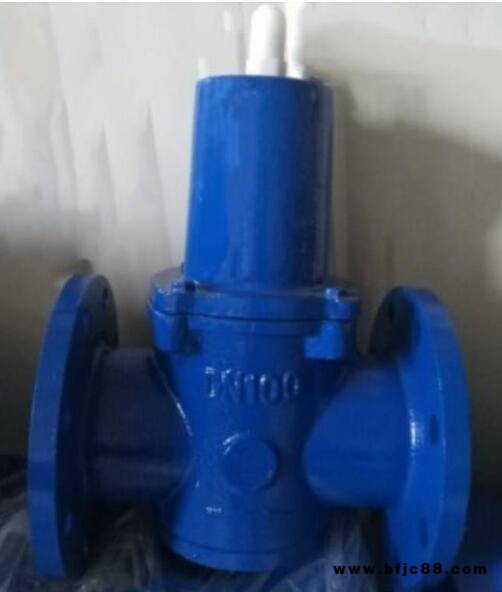

Y416X型直接作用彈簧薄膜式減壓閥介紹
本系列Y416X型直接作用彈簧薄膜式減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
本Y42X型直接作用彈簧薄膜式減壓閥在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
一、Y416X型直接作用彈簧薄膜式減壓閥主要技術參數和性能指標
公稱壓力(Mpa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封試驗壓力(Mpa) | 1.0 | 1.6 | 2.5 |
進口壓力(Mpa) | 1.0 | 1.6 | 2.5 |
出口壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
壓力特性偏差(Mpa)△P2P | GB12244-1989 | ||
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
滲漏量 | 0 | ||
工作溫度 | 0℃-80℃ | ||
*：殼體試驗不包括膜片、閥蓋
二、Y416X型直接作用彈簧薄膜式減壓閥主要零件材料
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13 |
O型圈 | 丁腈橡膠 |
密封圈 | 丁腈橡膠 |
膜片 | 夾織物丁腈橡膠 |
調節彈簧 | 60Si2Mn |
*：殼體試驗不包括膜片、閥蓋
三、Y416X型直接作用彈簧薄膜式減壓閥流量系數(Cv)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
四、Y416X型直接作用彈簧薄膜式減壓閥外形尺寸(PN1.0-2.5)
公稱通徑DN | 外 形 尺 寸 | ||
L | H | Hl | |
15 | 160 | 265 | 100 |
20 | 160 | 265 | 100 |
25 | 180 | 285 | 110 |
32 | 200 | 285 | 110 |
40 | 220 | 320 | 120 |
50 | 250 | 320 | 120 |
65 | 280 | 335 | 140 |
80 | 310 | 425 | 165 |
100 | 350 | 445 | 185 |
125 | 400 | 590 | 225 |
150 | 450 | 625 | 260 |
