| 往復單元 : | 柱塞泵 | 品牌 : | 柱塞式注漿泵 |
| 型號 : | GPB-10 | 材質 : | 鑄鐵 |
| 用途 : | 空調泵 | 訂貨號 : | GPB-10-1 |
| 貨號 : | GPB-10-1 | 驅動方式 : | 電磁 |
| 性能 : | 耐磨 | 輸送介質 : | 污水泵、雜質泵 |
| 葉輪數目 : | 單級 | 泵軸位置 : | 臥式 |
| 葉輪結構 : | 封閉式葉輪 | 葉輪吸入方式 : | 單吸式 |
| 吸入口徑 : | 51 | 排出口徑 : | 32 |
| 重量 : | 560 | 電壓 : | 380 |
| 功率 : | 7.5 | 規格 : | 柱塞泵 |
| 是否跨境貨源 : | 否 |
泵的用途

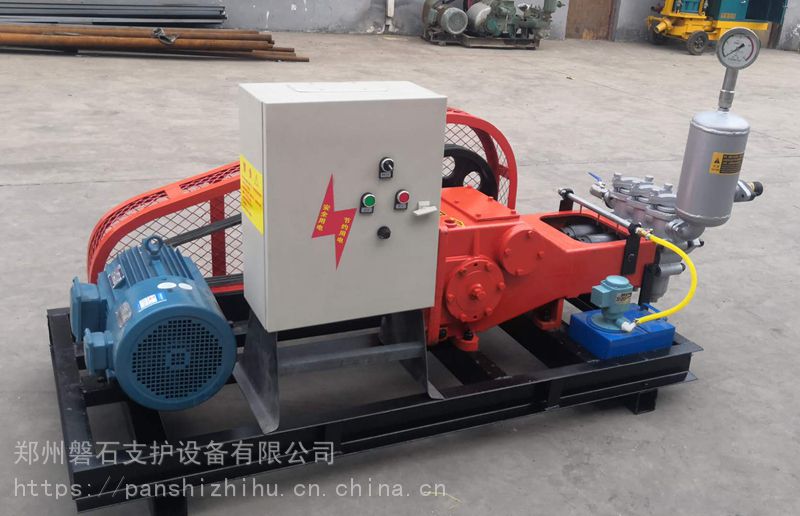

GPB-10變頻三缸柱塞泵（以下簡稱GPB-10柱塞泵）是一種臥式往復單作用泥漿泵，該機采用變頻電機及變頻器控制裝置，可實現壓力、流量無級調速；柱塞式結構，壓力大、密封件更換方便快捷，設有閉式油路循環，對柱塞起到潤滑冷卸作用，極大的延長了密封件的使用壽命；V帶傳動，具有運轉平穩無噪聲、可吸收振動和緩和沖擊、當過載時，傳動帶與帶輪之間發生相對滑動而不損傷其它零件，起到保護作用，是傳統BW150型注漿泵的改進產品，該泵可輸送清水、泥漿、水泥漿、水泥砂漿，主要用于道路、橋梁、水壩、礦山和高層建筑的注漿施工工程。適用于地質巖心鉆探工程中向鉆孔輸送沖洗液（泥漿、清水、皂化液）及中、低壓水泥漿灌注。
該泵有電動機驅動和柴油機驅動兩種型式，也可根據用戶需要生產特制機型（需在訂貨時提出），由于生產的泥漿泵在不斷地改進中，本說明書介紹與實物可能稍有出入，請用戶在使用時注意區分。
?
主要技術參數
序 號 | 主要技術參數 | 數 值 | 單 位 | |
1 | 缸?? ? 數 | 3 | 個 | |
2 | 柱塞直徑 | 55 | mm | |
3 | 柱塞行程 | 90 | mm | |
4 | 吸水管直徑 | 51 | mm | |
5 | 排水管直徑 | 32 | mm | |
6 | 電動機功率 | 7.5 | 11 | KW |
7 | 匹配電動機型號 | YE2VP132M-4 | YE2VP160M-4 | / |
8 | 電機轉速 | 1440 | 1460 | r/min |
9 | 流?? ? 量 | 0～160 | 0～160 | L/min |
? ? 10 | 壓?? ? 力 | 8 | 10 | MPa |
11 | 外形尺寸 | 2000×800×900 | mm | |
12 | 重??? 量 | 380 ? | 420 | Kg |
?
泵的結構及特點

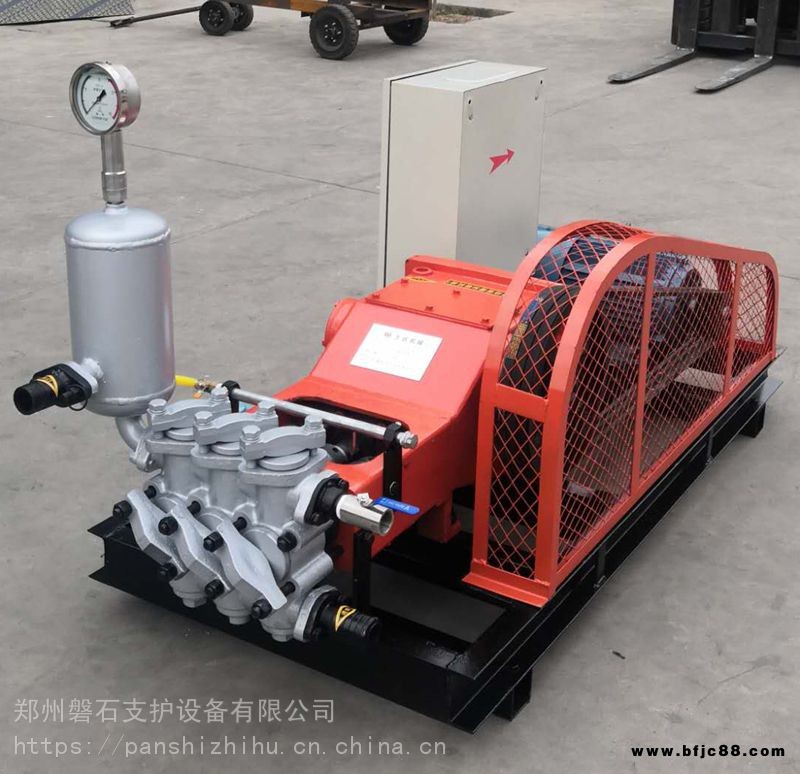

GPB-10柱塞泵主要由泵頭總成、曲軸箱總成、中節、電動機、泵架、油泵潤滑系統、氣室、壓力表、V型帶及帶輪護罩等部分組成（詳見附錄 圖1）
泵頭總成
泵頭總成主要由泵頭、閥座、32鋼球、上壓蓋、O型密封圈65×5、上壓板、進漿口、出漿法蘭、等部分組成，是吸排漿主要通道，泵頭上三個水缸有共同的吸水通道和排水通道，安裝有吸水管接頭和清洗閥門。
曲軸箱總成
曲軸箱主要由箱體、曲軸、大盤齒、連桿、十字頭、滑套、輸入軸齒輪、曲軸壓蓋、主軸壓蓋、密封座等部分組成。曲軸上裝有三根尺寸相同的連桿，每根連桿通過十字頭，活塞桿與柱塞連接，將曲軸的旋轉運動轉換成活塞的往復直線運動，從而吸入和排出漿液。曲軸的旋轉是由主軸上軸齒輪和曲軸大盤齒嚙合驅動的，曲軸箱頂部設有加油標尺、拔下此標尺可向箱內加注柴機油，并具有排氣功能，曲軸箱后蓋上設有放油螺栓。
?
警示：設備投入運行前，請為曲軸箱加注柴機油，油液達到油標螺栓孔為宜,機架安裝盡量要放置水平，以免齒輪油液飛濺不均，部分齒面或曲軸缺油，造成機件干磨而損壞。！！！
?
夏季? 10W/30CD柴機油(GB1122 97)??? 數量約10Kg
冬季? 15W/40CD柴機油(GB1122 97)??? 數量約10Kg
?
警示：新機運行30?-50小時內，應更換曲軸箱內潤滑油， 次換油不應該超過200?小時，以后換油視具體情況，發現油臟、變色、油箱內有顆粒或鐵屑等應立即更換潤滑油，含有水分及變質的潤滑油不能使用。
泵架
GPB-10三缸柱塞泵的泵架用槽鋼、角鋼、鋼管、鋼板拼焊而成，底座槽鋼上有地腳螺栓安裝孔，通過地腳螺栓可將泵在機臺木梁上固定。
氣室與壓力表
GPB-10三缸柱塞泵設置有空氣室，具有緩沖、穩定出漿壓力作用，氣室與出漿管及壓力表相通，本泵選用KBY-lA抗震壓力表，量程0-16MPa，該表有良好的抗壓力震動性能，經久耐用，造型美觀。出漿口與氣室出漿法蘭用雙頭螺栓聯接，出漿口內徑32 mm。
??清洗閥
清洗閥安裝在泵體出漿口一側，使用時打開球閥，便于注漿結束后清洗泵頭，如不及時清洗會堵塞空氣室進氣口，造成壓力表不顯示，壓力過高，損傷主機。
? 警示：嚴禁使用清洗閥卸荷，腔內壓力過高，直接卸荷會造成閥體損壞！！！
吸水管與濾水器
吸水管是夾布橡膠管，內徑51毫米，外徑70毫米，長度不超過2.5米,濾水器外殼上有許多小孔可防止雜物和大顆粒砂子進入泵內，濾水器內部有一橡膠逆止閥，在短時間停泵時防止吸水管內液體大量流失。
主要特點
該泵在結構上有以下特點：
○ 該泵在主要密封部位廣泛采用了角密封結構，密封可靠，工藝簡單，裝拆方便。
○ 變頻電機無級變速、適合不同工況。
○ 采用高壓密封結構，使密封可靠，采用耐磨柱塞、使柱塞更耐用。
○ 結構簡單，維護方便。
○ 易損件少，使用維修費用低（易損件主要為密封圈、閥座、閥球、柱塞）
○ 采用柱塞及球閥結構，對漿液中的顆粒物質不敏感，適合多種介質輸送。
?
泵的拆卸與裝配
GPB-10柱塞泵可按泵體、動力機、機架三大件分解運輸，在修理時，泵體、電動機可全都拆卸。
泵的整機分解:
拆下曲軸箱底座上的4個固定螺拴，可將曲軸箱與機架、動力機分離。
拆下動力機底座上四個固定螺拴，可使電動機與機架分離。
停機保養
注漿泵短期或長期放置不用時，應先將泵頭拆開，清洗干凈并刷上防銹液或油脂后重新裝配，以便后期備用。
拆卸與安裝方法
???? ???○ 拆下泵頭4與料缸5相連接的四條緊固螺栓，將料缸和進出漿口一并卸下。
??????? ○ 分別拆下進漿口、出漿口與泵頭的連接螺栓，取出鋼球、密封墊片及端面密封用“O”型橡膠圈? 。
????? ??○ 及時清理拆下的各零部件，防銹處理后按上述方法反向安裝好，拆卸時請注意不要損傷各密封件。
?
