| 產品特性 : | 溫濕度測量 | 是否進口 : | 否 |
| 產地 : | 無錫 | 加工定制 : | 是 |
| 品牌 : | 昆侖海岸 | 型號 : | JWST-20W1-B1 |
| 類型 : | 智能溫濕度變送器 | 測量范圍 : | -20℃～60℃;0％RH～100％RH |
| 測量精度 : | ±0.5℃；±3％RH | 輸出信號 : | RS485 |
| 工作電壓 : | DC 24V（12V～28V） | 通訊協議 : | 標準MODBUS協議 |
| 顯示方式 : | 液晶顯示 | 安裝方式 : | 壁掛式 |
| 功耗 : | ≤0.96W | 產品重量 : | ≤150g |

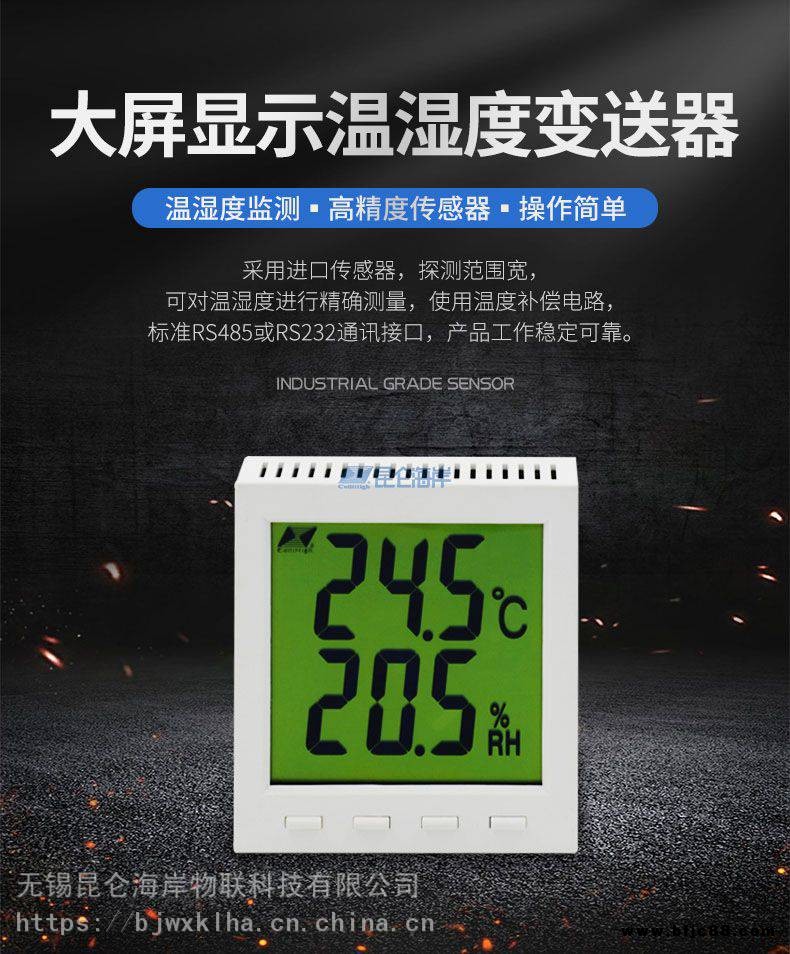

一.用途
智能型溫濕度變送器的傳感器采用進口產品，探測范圍寬，可對溫濕度進行精確測量，使用溫度補償電路，產品工作穩定可靠。
標準86接線盒安裝方式
內置多級參數菜單可調上下限設置
工業電磁兼容設計
標準RS485或RS232通訊接口
4.3英寸大屏全角度液晶
內置儀表信息便于設備管理
二.技術參數
供 電：DC 24V（12V～28V）
電 流：40mA （DC 24V）
量 程：濕度: 0％RH～100％RH
溫度:-20℃～60℃
準 確 度：濕度±3％RH (5％RH～95％RH,25℃)
溫度±0.5℃（25℃）
工作溫度：-20℃～60℃
長期穩定性：濕度:≤1%RH/y
溫度:≤0.1℃/y
響應時間：≤15s（1m/s風速）
輸出信號：RS485 □RS232
安裝方式：固定墻面
外 殼：ABS白色106mm×95mm×29mm
產品重量：≤150g
三.外形、接線
外形尺寸：106mm×95mm×29mm
顯示內容包括：溫濕度值、溫濕度單位符號、溫濕度報警標志、按鍵功能顯示。
注1：溫濕度符號上方標識分別對應溫濕度報警標識，L下限報警，H上限報警，無報警時不顯示。
注2：按任意鍵，屏幕顯示按鍵功能。
JWST-20XX-AX接線說明：（任何錯誤接線均有可能對變送器造成不可逆損壞）
端子4：電源+（DC 24V） 端子3: 電源- (GND)
RS485接口接線
端子1: RS485信號線的A+端
端子2：RS485信號線的B-端
RS232接口接線（與RS232的DB9接口連接示意）
JWST-20XX-BX接線說明：（任何錯誤接線均有可能對變送器造成不可逆損壞）
V+：電源+（DC 24V） V-: 電源- (GND)
RS485接口接線
A+: RS485信號線的A+端
B-：RS485信號線的B-端
RS232接口接線（與RS232的DB9接口連接示意）
注:通訊協議詳見附錄和產品的配套光盤,并提供通訊測試軟件
四.設置簡介
JWST-20XX-X1
設置方式 設置參數
按鍵設置 溫濕度偏移量；溫濕度上、下限報警值；溫濕度報警回差值；通訊地址；通訊波特率；
通訊設置 查詢溫濕度值、報警狀態、設備信息；查詢通訊地址、波特率；
JWST-20XX-X2
設置方式 設置參數
撥碼設置 通信地址、波特率；
按鍵設置 溫濕度偏移量；溫濕度上、下限報警值；溫濕度報警回差值；
通訊設置 查詢溫濕度值、報警狀態、設備信息；查詢修改通訊地址、波特率；
五.安裝
安裝方式：
1、墻面接線盒安裝（推薦），如圖A；
2、墻面葫蘆孔安裝，如圖B；
安裝步驟：
1、打開變送器，如圖C；
2、將電纜線根據正確的接線順序連接變送器
底板的接線端子上，然后將底板安裝于墻
面，將變送器蓋好，如圖D。
安裝位置：
1、變送器應盡量垂直放置，保證安裝墻面時，傳感器在變送器的下方（變送器上的字體為正方向）；
2、安裝高度為人體坐高或主要要求測量的環境區域。
安裝注意事項：
1、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確。
2、安裝在環境穩定的區域,避免直接光照,遠離窗口及空調、暖氣等設備,避免直對窗口、房門。
3、盡量遠離大功率干擾設備，以免造成測量的不準確,如變頻器、電機等。
六.使用
1、仔細檢查，確保接線正確后，通過485轉換模塊接PC機串口（232輸出直接連接），接通DC 24V或12V電源，可通過測試軟件查看溫濕度值。（詳見通訊附錄）
2、如想拆卸變送器，必須先斷開電源，然后進行拆卸。
3、此變送器為室內型，變送器內部避免有水進入，以免造成損壞。
七.注意事項
1、使用前請認真閱讀本說明書，確保接線正確。任何錯誤接線均有可能對變送器造成不可逆損壞。
2、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確。
3、防止化學試劑、油、粉塵等直接侵害傳感器，勿在結露、極限溫度環境下長期使用。請勿進行冷、熱沖擊。
八、保養
1、變送器長時間使用會產生偏移，為保證測量準確度，每年校準一次。
九、運輸、存儲
1、變送器盡量避免震動，輕拿輕放。
2、長時間存儲條件：10℃～40℃；20％RH～50％RH。
十、開箱檢查
1、打開包裝后，檢查變送器是否完好。
2、變送器1支，說明書1份，合格證1張，光盤1張。
十一、故障分析與排除
1、網絡輸出，如變送器通訊不上，請檢查接線是否正確，是否牢固；通訊測試軟件是否設置正確（串口，波特率，數據位，停止位校驗方式，采集周期，流量控制 出廠默認為：com1，9600，8，1，n，1000，無）。
2、如不是上述原因，請與廠家聯系。
