| 產品特性 : | 溫濕度測量 | 是否進口 : | 否 |
| 產地 : | 無錫 | 加工定制 : | 是 |
| 品牌 : | 北京昆侖海岸 | 型號 : | jwsk-6 |
| 類型 : | 溫濕度變送器 | 測量范圍 : | -40℃～80℃;0％RH～100％RH |
| 測量精度 : | ±0.5℃；±3％RH | 輸出信號 : | 4~20mA |
| 工作電壓 : | DC 24V（12V～28V） |
一.用途
寬溫型溫濕度變送器的傳感器采用進口產品，探測范圍寬，可對-40℃~120℃及0％RH～100％RH范圍之內的溫濕度進行精確測量， 電路使用溫度補償，產品工作穩定可靠。
液晶顯示溫濕度，變送部分采用全密封防水設計，同時可測量溫度、濕度和露點，響應時間快，多種安裝形式可選：一體壁掛 式、管道式和分體壁掛式，可選配安裝螺紋或法蘭
探頭外加專業的過濾器,大大提高了產品的使用壽命
二.技術參數
供 電：DC24V（12V～24V）
電 流：20mA (DC24V)
帶顯示增加5mA（DC24V）
量 程：
濕 度：0％RH～100％RH
溫 度：-40℃～120℃（具體量程見產品標簽）
A級準確度：濕度±2％RH (5％RH～95％RH,25℃)
溫度±0.5℃（25℃）
B級準確度：濕度±3％RH (5％RH～95％RH,25℃)
溫度±0.5℃（25℃）
電路工作溫度：-20℃～60℃
探頭工作溫度：-40℃～120℃
長期穩定性：濕度：≤1%RH/y
溫度：≤0.1℃/y
響應時間：濕度：≤4s（1m/s風速）
溫度：≤15s（1m/s風速）
輸出信號：RS485 □RS232
安裝方式：壁掛式：固定墻面
分體式： 法蘭或螺紋安裝
管道式： 法蘭或螺紋安裝
外 殼： ABS白色86mm×117mm×41mm
產品重量：ABS壁掛型 約170g，金屬壁掛型約240g
ABS管道型 約200g，金屬管道型約430g
三.外形、接線

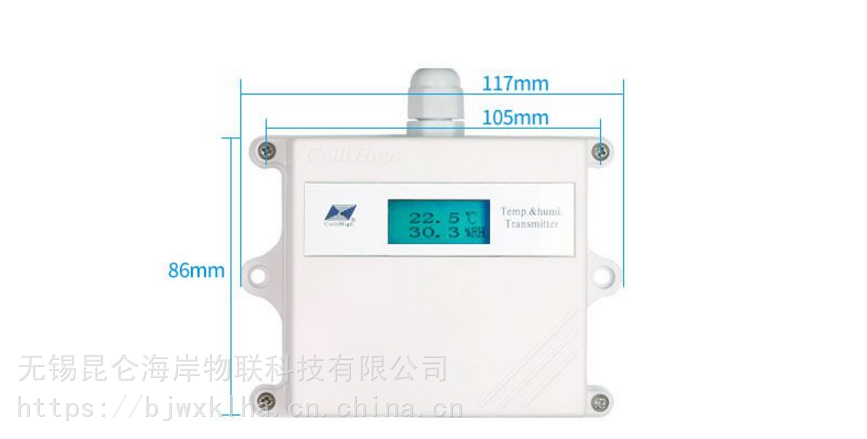

外形尺寸：86mm×117mm×41mm（不含探頭部分）
1.管道式
D型（ABS）
D5/D6型（金屬）
2．壁掛式
W型（ABS）
W6型（金屬）
3．分體式
接線說明：（任何錯誤接線均有可能對變送器造成不可逆損壞）
DC： 紅色（電源+） GND: 黑色(電源-)
TEMP: 黃色（溫度電流或電壓輸出）
HUM：藍色（濕度電流或電壓輸出）
注：電流型：JWSK-6ACXX 電壓型：JWSK-6VBXX JWSK-6VCXX
網絡型JWSK-6W
V+：紅色（電源+） V-：黑色(電源-)
TX/A：黃色（RS485的信號正A / RS232的接收端）
RX/B：藍色（RS485的信號負B / RS232的發送端）
注:通訊協議詳見附錄和產品的配套光盤,并提供通訊測試軟件
四.安裝
安裝步驟：
1、壁掛型時：變送器兩側有2個φ4的安裝孔，用標配的膨脹螺釘和螺釘將其固定于墻面。

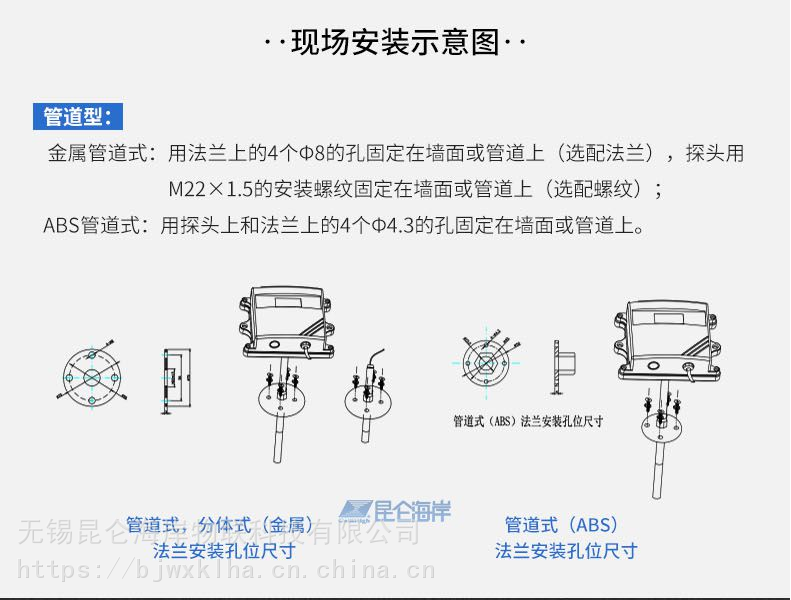

2、管道型：
金屬管道式：用法蘭上的4個φ8的孔固定在墻面或管道上（選配法蘭），探頭用M22×1.5的安裝螺紋固定在墻面或管道上（選 配螺紋）；
ABS管道式：用探頭上的法蘭上的4個φ4.5的孔固定在墻面或管道上。
3、分體型時：變送器兩側有2個φ4的安裝孔，用標配的膨脹螺釘和螺釘將其固定于墻面；探頭用法蘭上的4個φ8的孔固定在墻面 或管道上（選配法蘭），
探頭用M22×1.5的安裝螺紋固定在墻面或管道上（選配螺紋）。
4、用變送器電纜線連接到采集設備。
注：金屬安裝螺紋尺寸為M22×1.5
安裝位置：
1、變送器應盡量垂直放置，保證安裝墻面時，傳感器在變送器的下方（變送器上的字體為正方向）；
2、安裝高度為人體坐高或主要要求測量的環境區域。
安裝注意事項：
1、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確。
2、安裝在環境穩定的區域,避免直接光照,遠離窗口及空調、暖氣等設備,避免直對窗口、房門。
3、盡量遠離大功率干擾設備，以免造成測量的不準確,如變頻器、電機等。
五.使用
1、仔細檢查，確保接線正確后，通過RS485轉換模塊（485輸出）或者直接（232輸出）連接PC機RS232串口，接通DC 24V或12V電 源，可通過測試軟件查看溫濕度值。（詳見通訊附錄）
2、如想拆卸變送器，必須先斷開電源，然后進行拆卸。
3、此變送器為室內型，變送器內部避免有水進入，以免造成損壞。
4、帶液晶顯示的變送器，通電，可直接觀察顯示是否正確。
六.注意事項
1、使用前請認真閱讀本說明書，確保接線正確。任何錯誤接線均有可能對變送器造成不可逆損壞。
2、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確。
3、防止化學試劑、油、粉塵等直接侵害傳感器，勿在結露、極限溫度環境下長期使用。請勿進行冷、熱沖擊。
七、保養
1、變送器長時間使用會產生偏移，為保證測量準確度，每年校準一次。
2、如傳感器過濾器為金屬材質，可在使用2～3個月后拆卸，對過濾網進行清洗，使測量環境流通正常。
八、運輸、存儲
1、變送器盡量避免震動，輕拿輕放。
2、長時間存儲條件：10℃～40℃；20％RH～50％RH。
九、開箱檢查
1、打開包裝后，檢查變送器外觀是否完好。
2、變送器一支，說明書一份，合格證一張，光盤一張，漲塞2個，螺釘2個，短路帽2個。
十、故障分析與排除
1、網絡輸出時，如變送器通訊不上，請檢查接線是否正確，是否牢固；
通訊測試軟件是否設置正確（串口，波特率，數據位，停止位校驗方式，采集周期，
流量控制出廠默認為：com1，9600，8，1，n，1000，無
3、如不是上述原因，請與廠家聯系。
