| 產品特性 : | 溫濕度測量 | 是否進口 : | 否 |
| 產地 : | 無錫 | 加工定制 : | 是 |
| 品牌 : | 北京昆侖海岸 | 型號 : | JWSK-5ACWD |
| 類型 : | 溫濕度變送器 | 測量范圍 : | -20℃～60℃;0％RH～100％RH |
| 測量精度 : | ±0.5℃；±3％RH | 輸出信號 : | 4~20mA |
| 工作電壓 : | 24V | 安裝方式 : | 壁掛式 |
| 顯示方式 : | 液晶顯示 | 功耗 : | ≤1.2W |
| 顯示參量 : | 溫度、濕度、露點 | 外殼材質 : | ABS塑料 |
1、概述 ? ? ? ? ? ??
? ? ? ?
JWSK-5系列溫濕度變送器產品的自身定位為工業級產品。可對-40℃～120℃范圍內的溫濕度測量。
多種模擬輸出0～5V或0～10V或4～20mA
128 × 64大液晶顯示溫濕度
零點修正功能
探頭工作溫度范圍-40℃～120℃
可從溫度、濕度切換到溫度、露點顯示
可選網絡RS485或RS232輸出
2、技術參數 ? ? ? ? ? ?
供電 電流輸出型：DC 24V（22V～26V）
? ? ? ? 電壓輸出型：DC 24V（12V～24V）
? ? ? ? 網路輸出型: DC 24V（12V～24V）
電流輸出 ?50mA(DC 24V)
電壓輸出 ?20mA(DC 24V)
網絡輸出 ?20mA(DC 24V)
帶顯示增加10mA(DC 24V)
準確度 溫度：±0.5℃（25℃）
? ? ? ? 濕度：±3%RH（5%RH～95%RH，25℃）
響應時間 溫度：≤4s（1m/s風速）
濕度：≤15s（1m/s風速）
電路工作條件 濕度：5%RH～95%RH
? ? ? ? 溫度：-20℃～60℃
量程 濕度：0%RH ～ RH
? ? ? ? 溫度：-40℃～120℃（根據產品標簽而定）
模擬輸出 0～5V或0～10V或4～20mA（根據產品標簽而定）
網絡輸出 RS485或RS232（根據產品標簽而定）
液晶顯示 溫度℃，濕度%RH，露點℃
顯示分辨力 0.1%RH，0.1℃
負載 ? ? ? ?電壓輸出阻抗≤250Ω，電流輸出≤500Ω
傳感器特性 重復性≤0.5%RH，≤0.1℃；年漂移≤1%RH，≤0.1℃
安裝方式 壁掛式或管道式
外殼尺寸 125mm×70mm×41mm（不算探頭部分）
產品重量 ABS壁掛型 約300g，金屬壁掛型 約370g ? ?
? ? ? ? ?ABS管道型 約200g，金屬管道型 約490g
注：具體溫度、濕度、露點的量程和輸出見產品標簽
3、外形和接線 ? ? ??
壁掛型?
? ? ? ? ? ? ? ?W型（ABS） ? ? ? ? ? ? ? ? ? ? ? ? ? ? W6型（金屬）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
管道型 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ?D型（ABS） ? ? ? ? ? ? ? ? ? ? ? ? ? ? D5/D6(金屬）
（在殼體正面有四個內六角螺絲釘（如下圖），拆開即可打開變送器，內部電路板標識）：
供電、模擬或網絡輸出
紅色(24V)：24V（電源正）；
黃色( T )：模擬量輸出溫度電流或電壓輸出；
藍色( H )：模擬量輸出濕度電流或電壓輸出（露點電流
或電壓輸出，出廠默認濕度，根據菜單設置）；
黃色( TX )：網絡輸出RS485信號線的A+端或RS232信號
線的TX；
藍色( RX )：網絡輸出RS485信號線的B-端或RS232信號
線的RX；
黑色(GND)：GND（地）?
? 注：電流型：JWSK-5ACXX；電壓型：JWSK-5VB/VCXX； 網絡型：JWSK-5W1/W2XX
4、安裝 ? ? ? ? ? ? ?
安裝步驟：

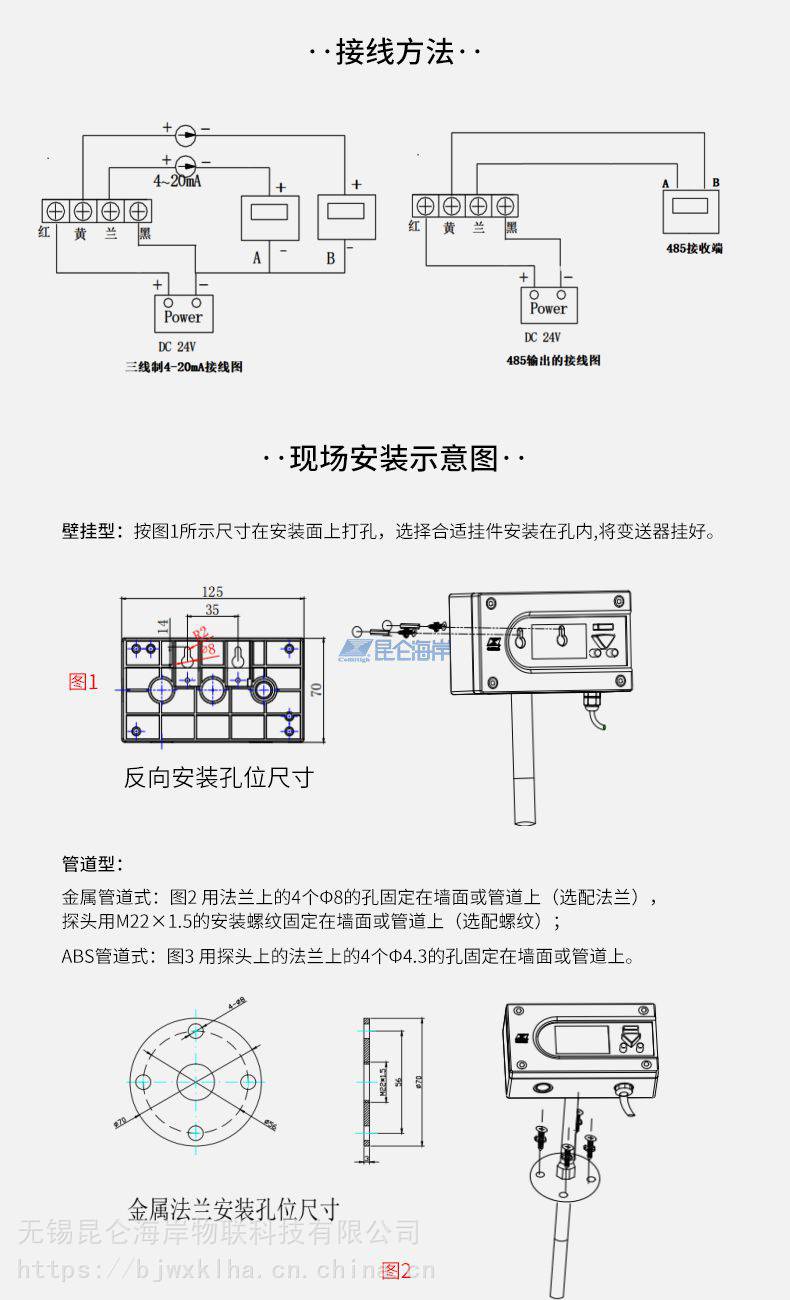

1、壁掛型：按上圖1所示尺寸在安裝面上打孔，選擇合適掛件安裝在孔內,如圖4所示將變送器掛好。
2、管道型：
? ?金屬管道式：用法蘭上的4個φ8的孔固定在墻面或管道上（選配法蘭），探頭用M22×1.5的安裝螺紋固定在墻面或管道上（選配螺紋）；
? ?ABS管道式：用探頭上的法蘭上的4個φ4.5的孔固定在墻面或管道上。
3、分體型：按上圖1所示尺寸在安裝面上打孔，選擇合適掛件安裝在孔內,如圖4所示將變送器 ?掛好；探頭用法蘭上的4個φ8的孔固定在墻面或管道上（選配法蘭），探頭用M22×1.5的安裝螺紋固定在墻面或管道上（選配螺紋）。
4、用變送器電纜線連接到采集設備。
注：金屬安裝螺紋尺寸為M22×1.5 ?
安裝位置：
1、變送器應盡量垂直放置，安裝時，保證傳感器在變送器的下方（變送器上的字體為正方向）；
2、安裝高度為人體坐高或主要要求測量的環境區域。
安裝注意事項：
1、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確。
2、安裝在環境相對穩定的區域,避免直接光照,遠離窗口及空調、暖氣等設備,避免直對窗口、房門。
3、盡量遠離大功率干擾設備，以免造成測量的不準確,如變頻器、電機等。
5、使用
? ? ? ? ? ??
1、仔細檢查，確保接線正確后，通過RS485轉換模塊（485輸出）或者直接（232輸出）連接PC機RS232串口，接通DC 24V或12V電源，可通過測試軟件查看溫濕度值；模擬輸出時：接通DC 24V或12V電源，用萬用表測量時就會輸出對應的電流或電壓值。（詳見通訊附錄）
1、如想拆卸變送器，必須先斷開電源，然后進行拆卸。
2、此變送器為室內型，變送器內部避免有水進入，以免造成損壞;如果想室外使用，必須加裝通風的防護罩，變送器內部避免有水進入。
3、帶液晶顯示的變送器，通電，可直接觀察顯示是否正確。（液晶面板操作詳見操作附錄）
6、注意事項
? ? ? ??
1、使用前請認真閱讀本說明書，確保接線正確。任何錯誤接線均有可能對變送器造成不可逆損壞。
2、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確。
3、防止化學試劑、油、粉塵等直接侵害傳感器，勿在結露、極限溫度環境下長期使用。請勿進行冷、熱沖擊。
7、保養
? ? ? ? ? ?
? 1、變送器長時間使用會產生偏移，為保證測量準確度，每年校準一次。
? 2、如傳感器過濾器為金屬材質，可在使用2～3個月后拆卸，對過濾網進行清洗，使測量環境流通正常。
8、運輸、存儲 ? ? ?
? 1、變送器盡量避免震動，輕拿輕放。
? 2、長時間存儲條件：10℃～40℃；20％RH～50％RH。

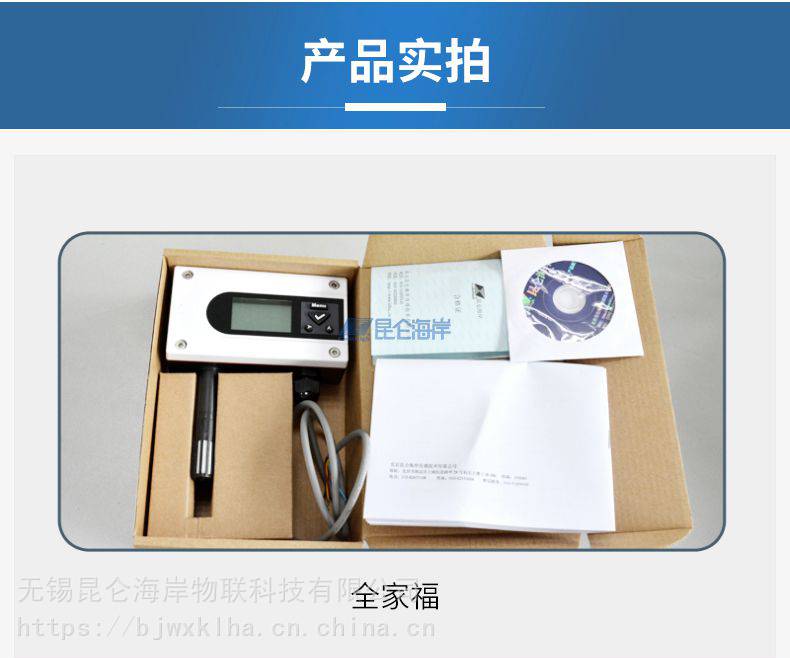

9、開箱檢查 ? ? ? ?
? 1、打開包裝后，檢查變送器是否完好。
? 2、變送器一支，說明書一份，合格證一張。
10、故障分析與排除
?
? 1、模擬輸出時，如變送器輸出為0，或輸出值不再量程之內，請檢查接線是否正確，是否牢固。
? 2、網絡輸出時，如變送器通訊不上，請檢查接線是否正確，是否牢固；通訊測試軟件是否設置正確（串口，波特率，數據位， ? ? ?停止位校驗方式，采集周期，流量控制 ??
? ? ?產品出廠默認為：com1，9600，8，1，n，1000，無）。
? 3、如不是上述原因，請與廠家聯系。
