| 產品特性 : | 漏水測量 | 是否進口 : | 否 |
| 產地 : | 無錫 | 加工定制 : | 是 |
| 品牌 : | 北京昆侖海岸 | 型號 : | JS-HP-2 |
| 測量范圍 : | 針式探頭水浸變送器 | 測量精度 : | ＜100ppm |
| 尺寸 : | 20*50 | 重量 : | 約0.240g |
| 電源 : | 24V | 輸出信號 : | 繼電器 |
| 靜態功耗 : | 0.5W | 報警功耗 : | 1.2W |
| 工作溫度 : | 0℃~50℃ | 工作濕度 : | 20%RH ~95%RH |
| 供電電壓 : | DC 24V (12V~36V) |
一．用途：

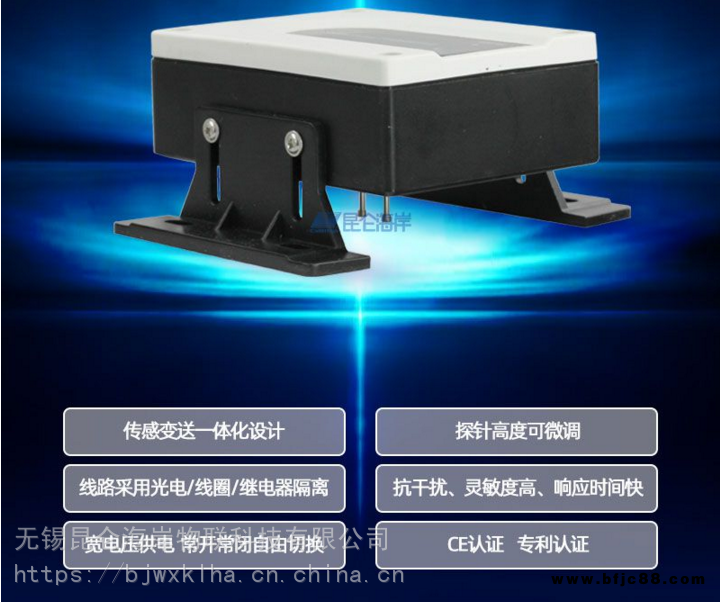

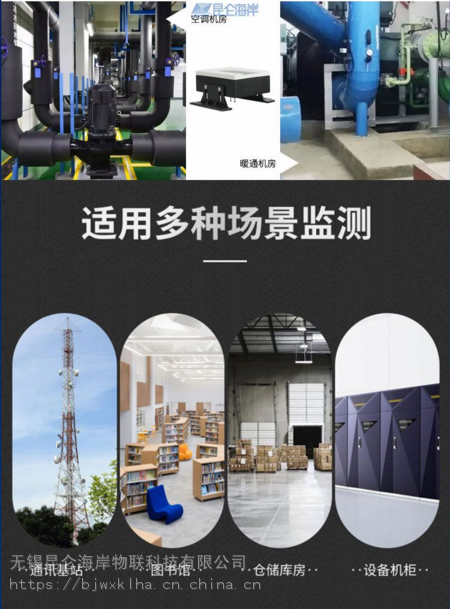

JS-HP-2系列水浸變送器是一款探針與變送器合為一體的變送器，其工作原理是：針式探頭的電極浸水后阻值變化，由專用集成芯片進行信號放大，整形，比較，輸出高低電平或繼電器報警信號的專用模塊。適用于通訊基站、精密機房、圖書館、賓館、飯店、倉庫以及其他在有積水時需要報警的場所。
二.產品特點：
1.產品具有靈敏度高，響應時間快，使用方便，便于安裝等特點；
2.產品具有高可靠、低成本，便于現場使用；
3.隔離性高：電源，輸入，輸出三端隔離設計;
三．主要技術參數：
供電電壓：DC 24V (12V~36V)
工作溫度：0℃~50℃
工作濕度：20%RH ~95%RH
誤報率：＜100ppm
靜態功耗: 0.5W
報警功耗：1.2W
輸出形式：繼電器(負載電流100mA)
? ? ? ? ? 高低電平輸出：VL為0V（+0.5V） ?
? ? ? ? ? ? ? ? ? ? ? ? VH為5V或12V(±0.5V)
帶載能力：固態繼電器 ?≤100mA（大電流可以達到1A，需定做）
? ? ? ? ? 高低電平 ? ?≥3k
注：高電平輸出12V時，供電電壓應高于16V
產品重量: 約240g
四．外形及尺寸圖：

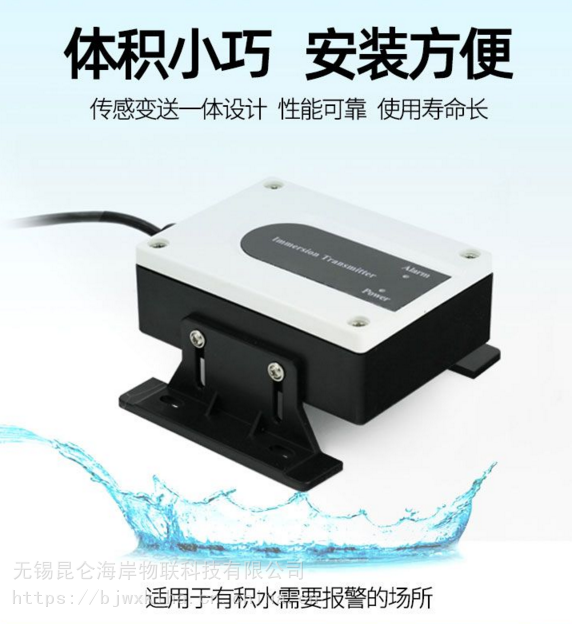

外形圖

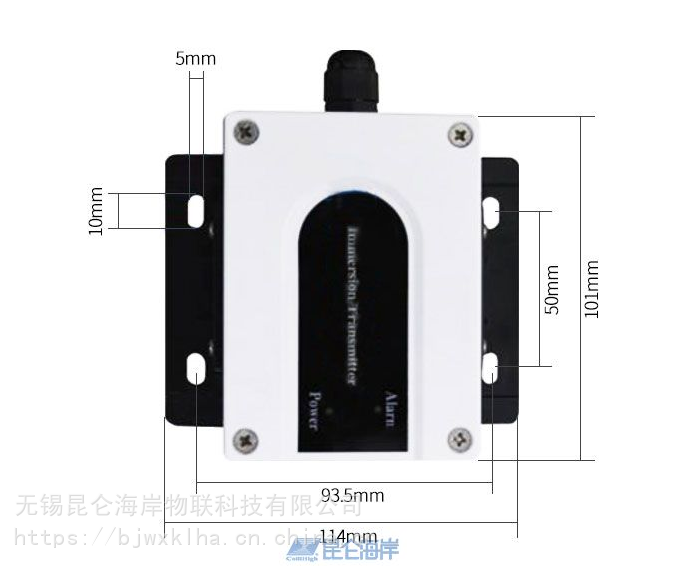

尺寸圖
? ? ? ? ? ??
五．接 線
JS-HP-1 高低電平輸出電氣接線說明：
紅色線：供電正
黑色線：供電負
藍色線：電平輸出正
白色線：電平輸出負

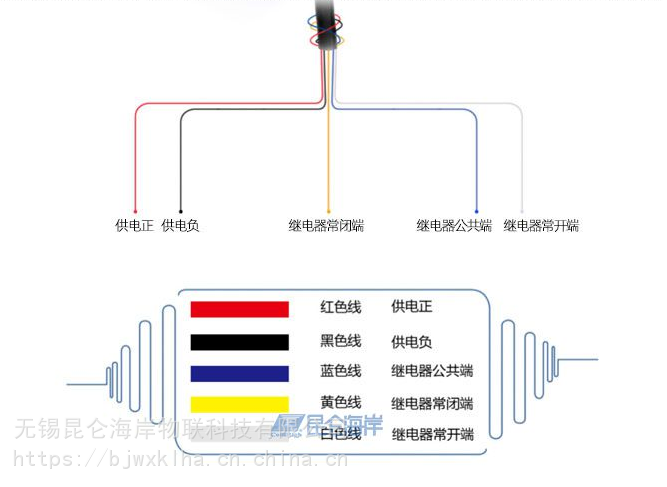

JS-HP-2 繼電器輸出電氣接線說明：
紅色線：供電正
黑色線：供電負
藍色線：公共端
? ? ? 白色線：常開端
黃色線：常閉端
六．安裝方式：
利用兩側的四個5mm長條安裝孔固定在被測位置。

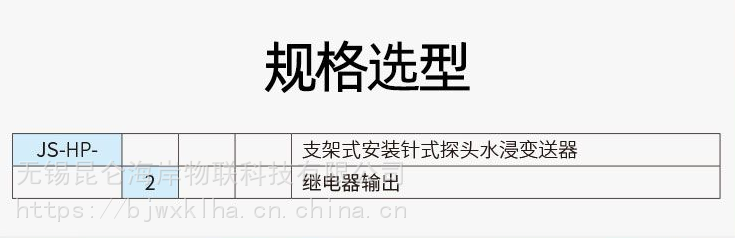

七．選型
JS-HP- 支架式安裝針式探頭水浸變送器
1- 高低電平輸出
2- 繼電器輸出
八.檢測方法:
1.使用前請認真閱讀本說明書，確保接線正確。接通
DC 24V后，綠色指示燈亮，表示供電正常；
2.水浸傳感器探針遇水時，導電率高于告警上 紅色的告 警指示燈亮，由變送器輸出短路報警信號（或開路報警信號），水浸解除后，紅燈滅，變送器又處于警戒狀態。
九．產品維修及保養
1.如果變送器出現故障，請與我公司的售后服務取得聯系，確認問題后需要把變送器寄回本公司維修時請附帶以下信息：
·現場環境描述；
·故障現象；
2. 變送器屬于精密儀器，應存放在干燥通風的室內環境，避免陽光直曬。產品清洗只能使用易揮發的試劑清洗變送器，避免使用帶有腐蝕性的試劑清洗，如酸、堿性溶劑，家用洗滌劑等。
十.注意事項
1.當收到產品時請檢查包裝是否完好，并核對變送器規格型號是否與您選購的產品相符。
2.水浸變送器在安裝時，注意調整支架高度，探針不要緊貼在導體（如鋼管）上,以免導致變送器會一直處于告警狀態。
3.變送器檢測到漏水告警后,應即時處理,嚴禁漏水深度高于變送器,導致變送器被水浸泡而損壞。
4.按照裝箱清單檢查收到產品是否和裝箱清單一致,變送器一臺，說明書一份，合格證一份。
