| 品牌 : | 冀探機械 | 型號 : | GPB-90E |
| 壓力 : | 48mpa | 材質 : | 鑄鐵 |
| 泵軸位置 : | 臥式 | 葉輪吸入方式 : | 雙吸式 |
| 驅動方式 : | 電動 | 性能 : | 變頻 |
| 原理 : | 柱塞泵 | 輸送介質 : | 灌漿泵 |
| 適用范圍 : | 用于道路、橋梁、水壩、國防、礦山施工 | 流量 : | 4-7m3/min |
| 工作壓力 : | 48mpa | 重量 : | 3380 |
| 柱塞數量 : | 3 | 柱塞直徑 : | 50mm |
| 吸入管徑 : | 64mm | 排出管徑 : | 24mm |

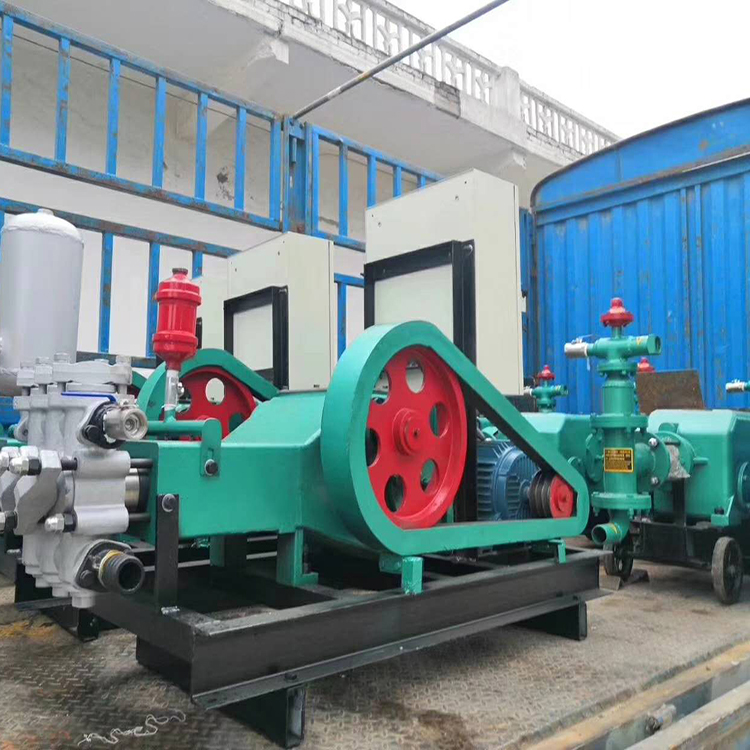

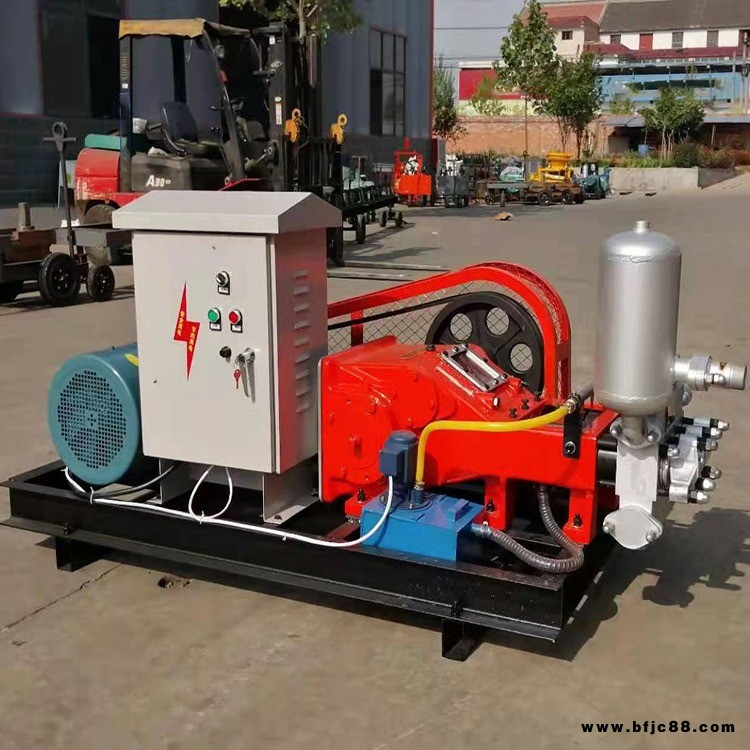

冀探機械 臥式變頻高壓旋噴泵 高壓注漿泵 GPB-90
產品參數 ：
型號：GPB-90E
序號 | 主要技術參數 | 單位 | |
電動機功率 | 90KW | ||
1 | 匹配電動機型號 | YE2VP280M-4 | / |
2 | 作用形式 | 臥式往復單作用柱塞式 | / |
3 | 柱塞數量 | 3 | 個 |
4 | 柱塞直徑 | 50 | mm |
5 | 工作行程 | 100 | mm |
6 | 輸入轉速 | 590～1330 | r/min |
7 | 排出流量 | 4-7 | m3/min |
8 | 工作壓力 | 48 | MPa |
9 | 吸入管徑 | 64 | mm |
10 | 排出管徑 | 24 | mm |
11 | 外形尺寸 | 2820×1270×1220 | mm |
12 | 整機重量 | 3450 | Kg |
工作介質
工作介質須經過20目以上的濾網過濾，以濾掉有害的固體顆粒。如果介質中固體顆粒較多，則要增加過濾次數，常見因過濾不好造成的故障情況如下：
因泥漿泵液力端密封為橡膠，固體顆粒在高壓下被閥板壓在橡膠內，如顆粒較大，則會將閥板墊起，造成密封失效，進而將閥板和閥座損壞。
2 如顆粒較小，但數量很多，則積累到某種程度后，便會將閥板墊起，造成密封失效，進而將閥座和閥板損壞。
3 由于閥板和限位套之間間隱較小，如有較大的顆粒擠入，則能將閥板卡死，造成泵工作不正常及損壞閥板閥座。
4 使用水泥漿的用戶應注意：由于使用的水泥生產商不同，水泥中的鐵豆大小和數量均不同，請根據情況使用合適的過濾網，以保證高壓泵能正常工作。
使用前注意事項
1 開箱后，按照裝箱單檢查文件和附件是否齊全。
2 觀察是否有因運輸而產生的損壞現象，以便妥善處理。
泵的安裝
1 如果固定安裝，請使用底座底部的地腳螺栓安裝孔，使用可靠的地腳螺栓安裝孔，有利于機組的穩定運行，安裝孔尺寸參照底座實物。
2 在野外使用，須安放在堅實、平穩的地面上，不必使用地腳螺栓，同樣能夠安全、平穩的運行。如安放不穩，過大的振動將會導致調整電機控制器零件松動，造成損壞。
3 檢查電源，應符合調速電機的要求。
4 吸入段的管路應不漏氣，應使用逆止閥。
5 吸入端和排出端不得同時使用硬管連接，必要時，只能使用硬管連接。
