| 加工定制 : | 是 | 品牌 : | 普煤 |
| 型號 : | ZQJC-1000/12.5S | 別名 : | 礦用架柱式鉆機 |
| 用途 : | 礦用 | 鉆孔直徑 : | 110 |
| 鉆孔深度 : | 200 | 鉆孔角度 : | 10 |
| 外形尺寸 : | 3500*4500*2000 | 重量 : | 300kg |
| 立軸轉速 : | 5000 | 鉆桿直徑 : | 89 |
| 電機功率 : | 1KW | 貨號 : | 3683 |

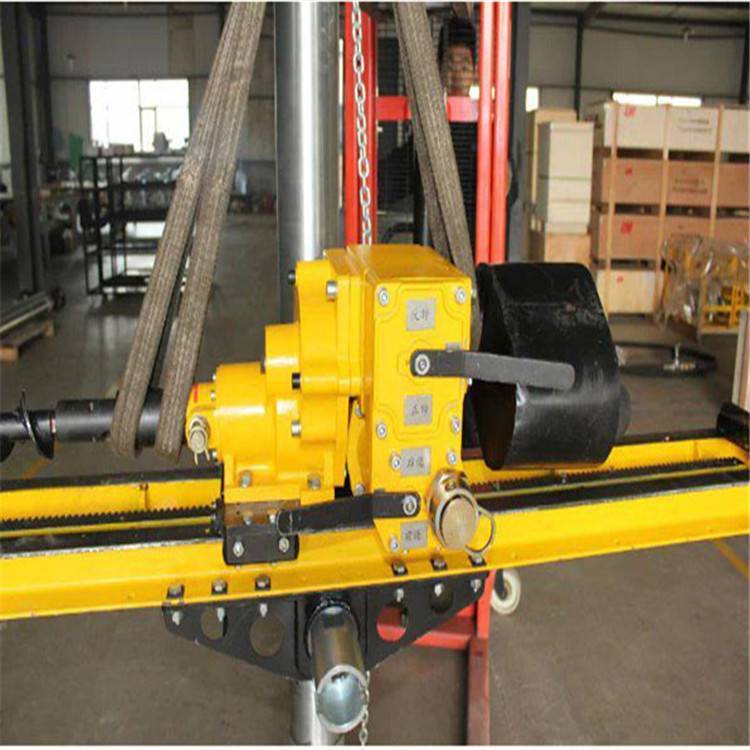

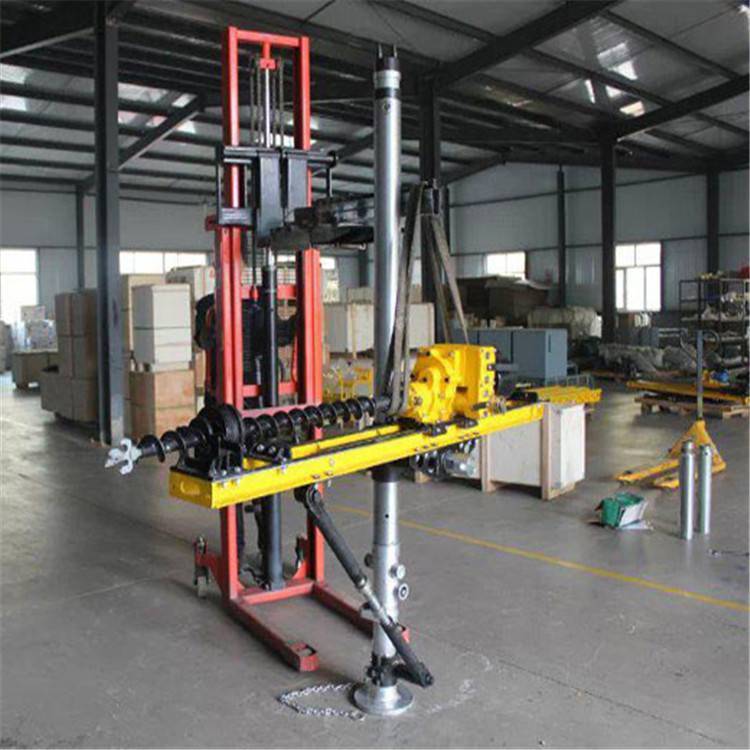

ZQJC-200氣動架柱式鉆機用途：探水、探瓦斯、防突
ZQJC-200氣動架柱式鉆機詳情參數：
鉆孔直徑：65mm
鉆孔深度：200（m）
鉆孔角度：360度
外形尺寸：1200mm
重量：0.7t
序號 | 基本性參數 | 單位 | ZQJC-200 | |
1 | 工作氣壓 | MPa | 0.5 | |
2 | 額定轉矩 | N·m | 200 | |
3 | 額定轉速 | r/min | 240 | |
4 | zui大輸出功率 | kW | 5.0 | |
5 | zui大負荷轉矩 | N·m | 295 | |
6 | 動力失速轉矩 | N·m | 320 | |
7 | 啟動轉矩 | N·m | 310 | |
8 | 負荷耗氣量 | m3/min | 5.5 | |
9 | 空載轉速 | r/min | 600 | |
10 | 1/2空載轉速 | r/min | 300 | |
11 | 1/2空載轉速時的轉矩 | N·m | 150 | |
12 | 噪聲 | 聲壓J | dB(A) | 108 |
聲功率J | dB(A) | 118 | ||
13 | 鉆尾尺寸 | mm | 18×18 | |
14 | 鉆孔直徑 | mm | ?76~ ?150 | |
15 | 推進力 | kN | 5 | |
16 | 導軌長度 | r/min | 2200 | |
17 | 導軌推進行程 | r/min | 1300 | |
18 | 空載推進速度 | mm/min | 6000 | |
19 | zui大工作高度 | mm | 1500 | |
20 | zui小工作高度 | mm | 500 | |
21 | 主機重 | kg | 62 | |
22 | 支撐機構機重 | kg | 130 | |
ZQJC-200氣動架柱式鉆機特點：
一、360度全方位打孔，架柱鉆機的特點就是多角度、高低位靈活打孔作業。結構緊湊、調節方便。合理的
進、排氣結構設計，保證了功率輸出合適配比。
二、功率大、效率高。氣動架柱探水鉆機在礦現有的氣壓下可實現大功率作業，扭矩可達1100，功率
達11.5KW可打深孔，勘探瓦斯，探放水，并可有效避免卡鉆現象。
三、 正轉反轉，進退自如。回轉和行走均采用獨立馬達，回轉機構可實現反轉轉，避免卡鉆，有效排渣，并
減輕工人卸裝鉆桿勞動強度，行走馬達采用導軌給進與撤回，無需工人勞力操作，輕松實現打孔和卸鉆桿。
四、 便捷、易移動。氣動架柱鉆機采用分體布局、容易移動、便于拆裝。
五、 穩定、安全。本公司鉆機的立柱使用合金結構鋼，重量輕、強度高，預頂力20噸，使用過程也達15噸，
保證了鉆機穩定和工作安全。
