| 產品特性 : | 智能 | 是否進口 : | 否 |
| 產地 : | 深圳 | 加工定制 : | 是 |
| 品牌 : | VOLKE/沃爾克 | 型號 : | WIO-HW |
| 測量范圍 : | 0～5%; 0～10%; 0～50% | 測量精度 : | 0.5% |
| 尺寸 : | 螺紋接口：G1/2“; M20X1.5; M27X2 | 重量 : | 1.5 |
| 電源 : | DC24V; DC/AC220V |

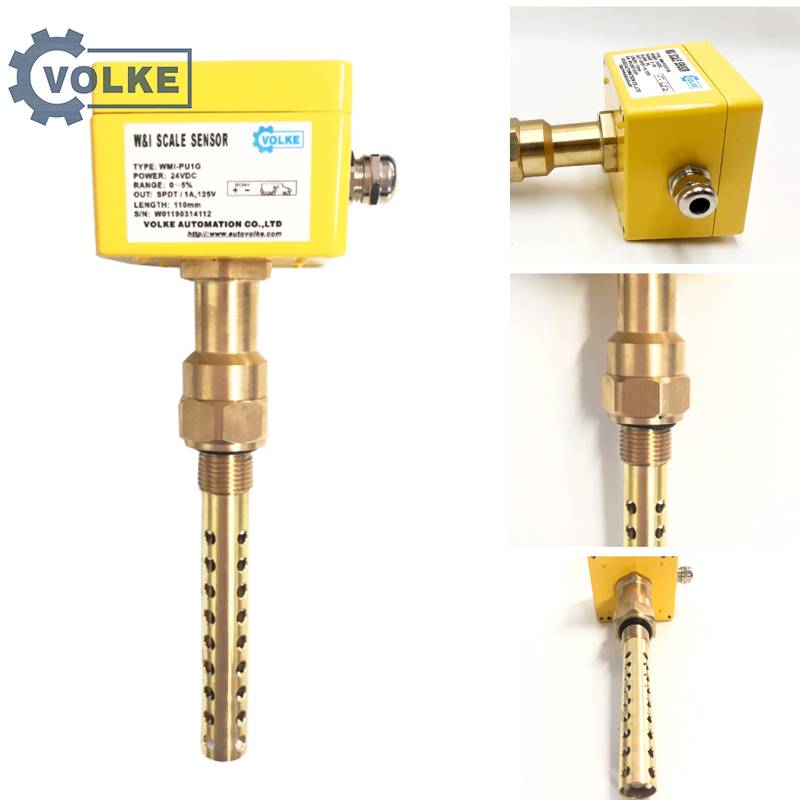

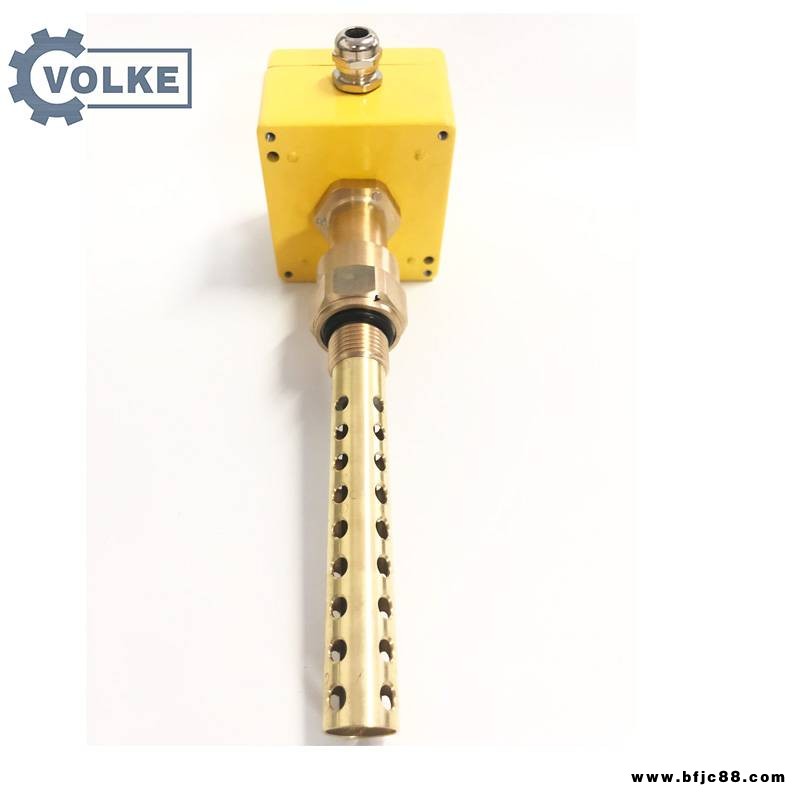

油混水控制器，開關量輸出
用于監測水電站、火電廠及大型泵站油系統中的含水量。當油箱、油管路中水含量超過報警設定值時，發出報警信號，提醒值班人員及時檢查系統，確保發電機組安全運行。
特點：
1、混水設定比例報警輸出，報警值可任意設定，調整方便；
2、測量好，工作穩定；
3、傳感器以單片機為核心，實現智能化；
4、產品體積小、功能全，安裝簡便；
5、準確測量出油系統水分含量

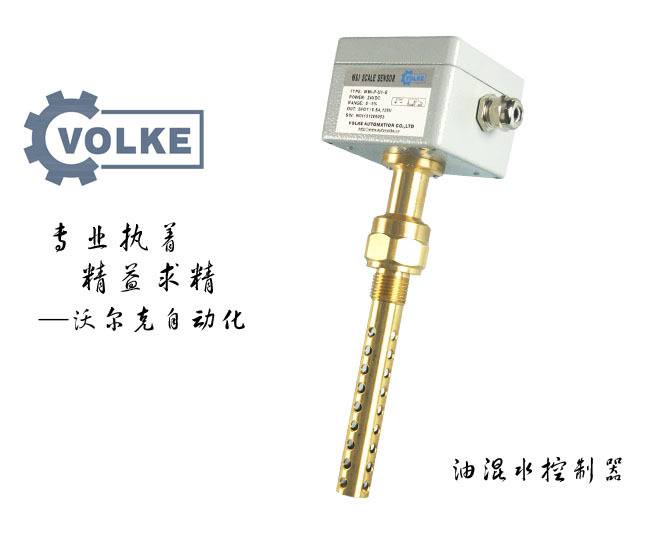

WMI油混水控制器，油水控制器
工作原理：
WMI油混水控制器，開關量輸出
由內、外電極(相當于電容兩個極板)及電路部分組成。當油中滲入水后，由于二者介電常數相差很大，根據電容值隨極間介質變化而改變的特性，電容值變化，通過微電路設定油混水比例定值，在混水比例達到設定值時，控制器輸出報警接點信號或模擬量信號。電容式測量方式對比電導率和電極測量反應真實，輸出可靠。
主要技術參數：
介質溫度：0~100℃
測量范圍：0～5%; 0～10%; 0～50%
測量精度：0.5%
工作電壓：DC24V; DC/AC220V
輸出方式：1對開、閉接點
接點容量：1A/24VDC、5A/220VAC

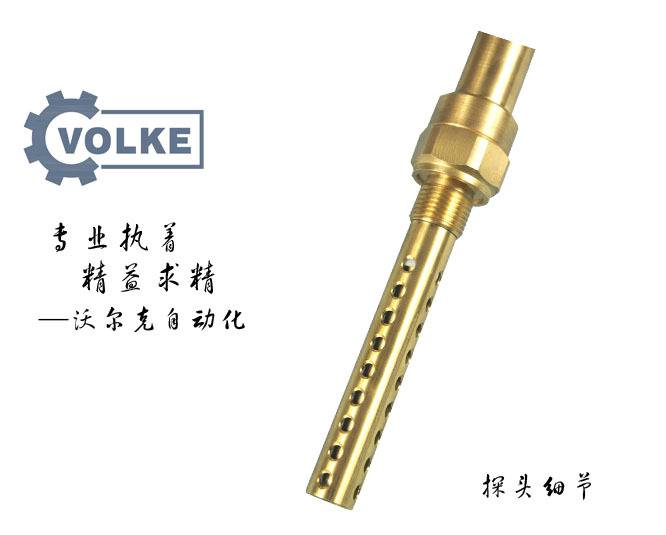

探頭材質：黃銅
工作壓力：≤1.6MPa
螺紋接口：G1/2"; M20X1.5; M27X2

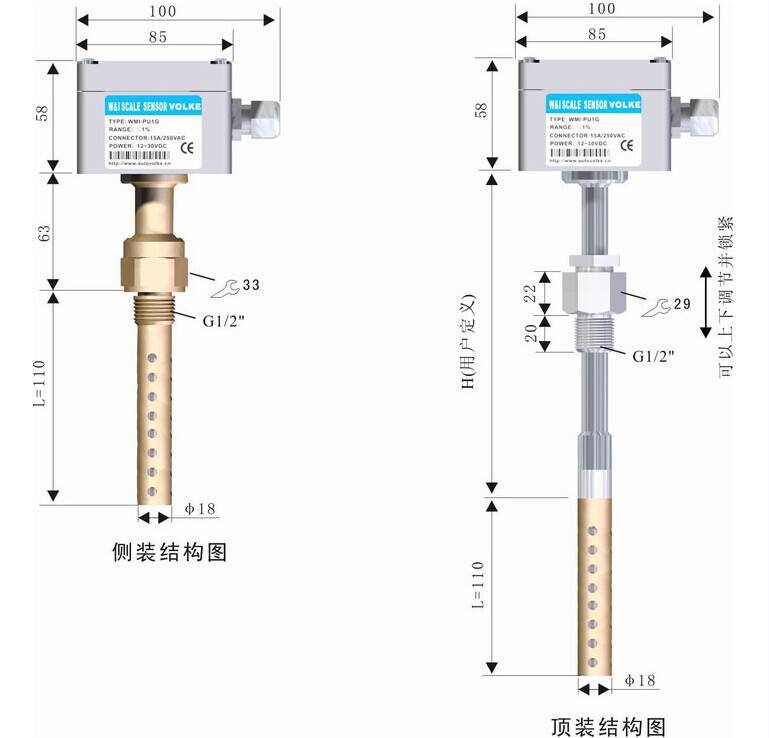

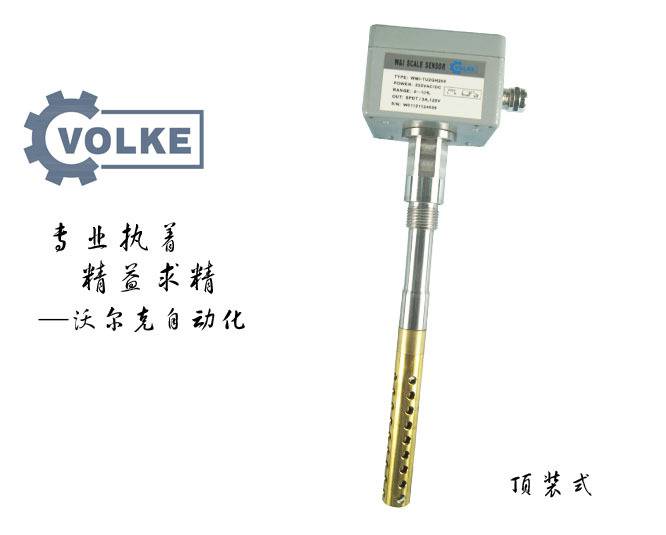

安裝方式：側裝式; 頂裝式
防護等級：IP65
知識擴展：
水電站常用油混水在線監測裝置分析
油混水監測裝置，即油混水信號器，又稱油混水開關或油混水控制器，可以在線監測油槽容器中的含水量情況。油混水信號器用于監測水電站、火電廠及大型泵站油系統中的混水或積水量。當油箱、油管路中混水或積水即發出報警信號，提醒值班人員及時檢查系統，確保發電機組安全運行。水電站常用的油混水信號器采用電容式原理，如圖 1。電容式油混水監測裝置結構簡單，適用范圍廣，成本和維護難度較低。電容式傳感器由內、外電極(相當于電容兩個極板)及電路部分組成。當油中混水或積水后，由于二者介電常數相差很大，則由內、外電極構成的電容值發生變化。傳感器電路產生一穩幅高頻方波，當電容值發生變化，則方波頻率發生變化，經過對信號的處理放大比較，輸出相應的報警信號。
油混水信號器傳感器安裝時，應保證電極長度(有效測量范圍)段完全沒入油中，安裝方式有內置式和外置式兩種，但都存在一定不足。內置式安裝方式指在油槽側部或底部槽壁開孔，直接將差壓變送器安裝于油槽上，裝置電極伸入油槽內部。由于變送控制器監測元件位于油槽內部，元件附件的油處于流動狀態，具有較強的時效性，但是一旦變送器損壞需更換時，要么排空油槽費時費力，要么直接擰下變送器再擰上新的變送器，過程中必然造成油槽在安裝孔處漏油。外置式安裝方式指裝置電極不伸入油槽內部，而是通過管道將油液導出油槽，同時把監測電極裝在管道中。通過開斷管道上的閥門，可解決監測裝置更換時的漏油問題，油槽不需要排油。外置式油混水監測裝置由于裝置進油口和出油口處油液流速和壓力基本一致，沒有使裝置中油流動的動力，裝置中的油和油槽中的油僅靠油的分子運動進行交換，速度非常慢，即使油槽中含水率超標，但由于變送控制器監測元件接觸的油更新需要時間較長，裝置在這段時間內不會發出報警信號，失去對油槽中油內含水率監測的時效性和靈敏性。在實際生產中，容易出現油中含水量超過裝置報警值，透平油已乳化，油色變白，但裝置卻無報警信號的情況，給差壓變送器的安全運行帶來重大隱患。有鑒于此，需要設計油混水監測裝置，優化安裝方式，克服上述缺點。
